Схема мощных кварцевых генераторов для мостовых измерителей

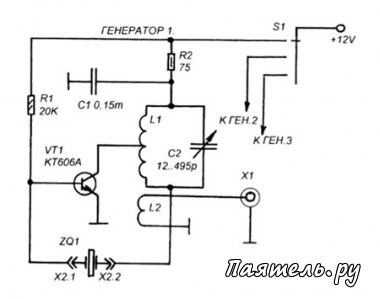

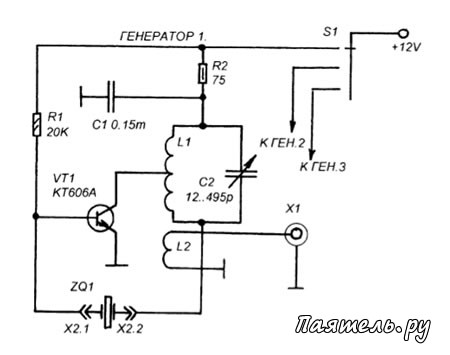

При наладке антенн удобно пользоваться мостовым измерителем сопротивления антенны. Но для его работы требуется подведение к нему значительной мощности — как минимум 50 мВт. При настройке антенны на крыше не всегда удобно пользоваться радиостанцией как источником ВЧ напряжения для измерительного моста. В данном случае решить проблему питания моста поможет генератор, схема которого показана на рисунке 1. Генератор содержит три генератора, по одному для каждого диапазона, выполненных на транзисторах КТ606А, с отдельными контурами и выходами, которые переключаются при помощи S1 путем переключения питания.


Данные катушек для работы в различных диапазона приведены ниже. Генератор может работать на третьей гармонике кварцевого резонатора.

При работе на третьем диапазоне транзистор существенно нагревается, особенно если он работает на третьей гармонике резонатора. Поэтому, в этом случае необходимо либо снижать напряжение питания, либо контролировать, во время работы, температурный режим транзистора.

В первом диапазоне генератор потребляет ток 30-60 мА, во втором — 60-80 мА, и в третьем 60-150 мА, при этом мощность выходного сигнала на первом диапазоне около 100 мВт, на втором около 80-90 мВт, и на третьем около 80 мВт. Мощность измерялась на нагрузке сопротивлением 50 Ом.

Генератор выполнен в корпусе из фольгированного стеклотекстолита. Транзисторы всех трех генераторов, входящих в состав генератора находятся на одном общем радиаторе из алюминиевой пластины размерами 80x50x4 мм.

Генератор обеспечивает практически синусоидальное выходное напряжение, работоспособен в интервале питающих напряжений от 5 до 16 В.

Данные катушек такие:

Для первого диапазона (частота 1,5-5,5 МГц) — L1 (20 мкГн) — 40 витков провода ПЭВ 0,8, с отводом от 20-го витка, диаметр каркаса 32 мм, длина намотки 50 мм. L2 — 10 витков тогоже провода на томже каркасе. Для второго диапазона (частота 4,5-15 МГц) — L1 (3 мкГн) — 15 витков ПЭЛ 0,8, отвод от 8-го витка, диаметр каркаса 20 мм, длина намотки 20 мм, L2 — 6 витков того же провода, на таком же каркасе.

Для третьего диапазона (частота 10-32 МГц) — L1 (0,7 мкГн) — 11 витков провода ПЭВ 1,0, отвод от 6-го витка, диаметр каркаса 16 мм, длина намотки 30 мм, L2 — 4 витка того же провода на том же каркасе.
