Схема шкального индикатора стереосигнала

Схема шкального индикатора стереосигнала

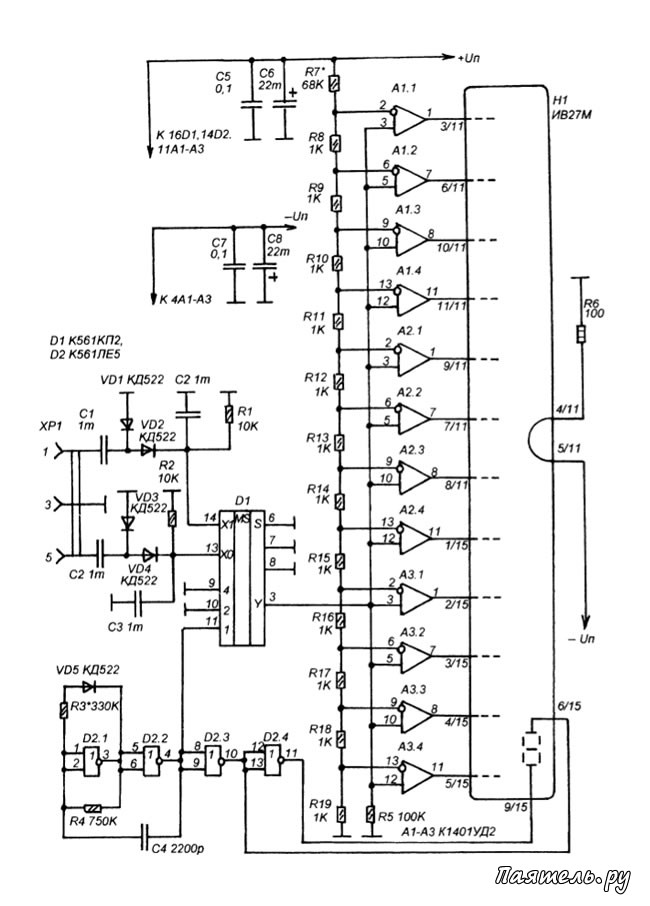

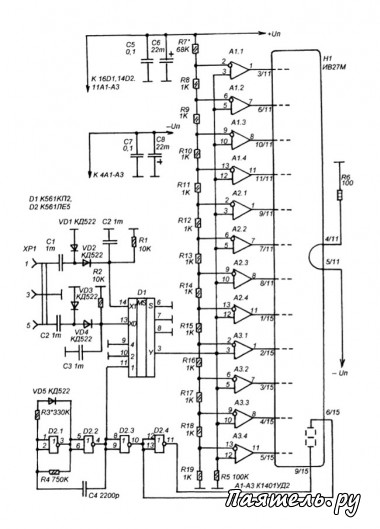

В схему индикатора введено входное коммутирующее устройство и система динамической индикации. Принципиальная схема показана на рисунке 1. Измерительное устройство представляет собой последовательно включенные компараторы на операционных усилителях А1-А3. Опорное напряжение создается делителем на резисторах R7-R19, включенных между плюсом питания и общим проводом, и поступает на инверсные входы операционных усилителей. Измеряемое напряжение поступает на прямое входы всех операционных усилителей одновременно.


В результате, до тех пор, пока входное напряжение менее напряжения на R19 на выходах всех ОУ имеются отрицательные напряжения. Как только входное напряжение увеличивается, последовательно, снизу вверх, по схеме, переходят в положительные состояния выходы ОУ. И зажигается соответствующее количество "черточек" на индикаторе. В результате из "черточек" получается светящийся столб, длина которого пропорциональна величине входного напряжения.

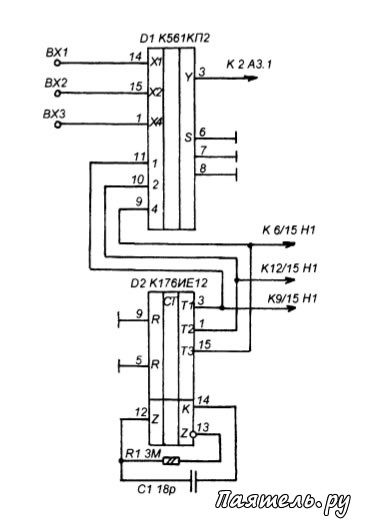

Рис.2
Схема шкального индикатора стереосигналаДля того, чтобы можно было индицировать уровни сигналов в обеих стереоканалах на входе индикатора имеется коммутатор на мультиплексоре D1. На его вывод 11 поступают импульсы от мультивибратора на D1.1 и D1.2, при этом на его выводы 9 и 10 постоянно поступает низкий логический уровень. И код на управляющем входе получается "000" и "001" попеременно.

Это приводит к тому, что к выводу 3 попеременно подключаются выводы 13 и 14, и следовательно, напряжения с выходов разных детекторов — на VD3, VD4, и на VD1, VD2. В тоже время, единичный уровень поступает попеременно на два горизонтальных сегмента индикатора Н1. В результате постоянно видны две святящиеся линейки, одна из сегментов "А", другая из сегментов "D" (стандартного семисегментного кода).
