Для осуществления передачи сигнала дистанционного управления аппаратурой, расположенной внутри помещения наиболее удобен оптический канал, использующий инфракрасное излучение. Удобен тем. что в отличие от радиочастотного он не создает помех работающей аппаратуре Желая построить систему дистанционного управления на ИК-лучах радиолюбителю приходится использовать либо уже бесконечно устаревшие микросхемы КР1506ХЛ1 и КР1506ХЛ2, когда-то разработанные для отечественных цветных телевизоров. либо собирать схему на цифровых микросхемах общего применения, или же, что самое современное, строить её на основе микроконтроллера.


А именно. - разряды кода "1", "2м и "4" поданы на цифровые входы обоих мультиплексоров. Разряд "8" подан на стробирующий вход D1 и, через инвертор на транзисторе VT1, на стробирующий вход D2 (выводы 6 D1 и D2). Поэтому, когда поступают коды чисел от 0 до 7 работает мультиплексор D1, а когда от 8 до 15 - работает мультиплексор D2.

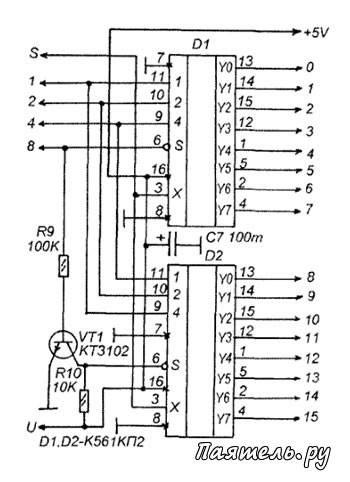

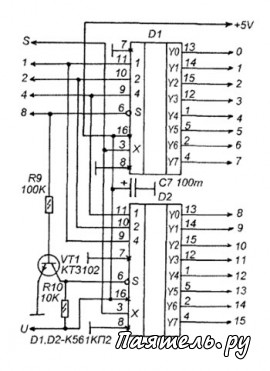

Рис.3
Во время передачи команд выходы мультиплексоров, соответствующие номерам передаваемых команд активизируются подачей на них логической единицы. Остальные выходы, при этом, остаются в высокоомном состоянии. Когда нет приема команды, все выходы в высокоомном состоянии. Управление состоянием производится единицей "S", поступающей с вывода 15 DA1 (рис.2) на выводы 3 D1 и D2 (рис.3).

Схему передатчика (рис. 1) можно собрать на основе неисправного пульта ДУ от телевизора или другого аппарата, используя его корпус и плату с клавиатурой На плате объемным способом можно расположить детали схемы, а. разобравшись с топологией клавиатуры использовать её для подачи 16-ти команд (обычно, у пультов управления бытовой аппаратуры кнопок более 16-ти).

Светодиод АЛ 147 можно заменить импортным. Фотодиод любой отечественный от систем ДУ (ФД263, ФД611, ФД320 и т п.). Операционный усилитель может быть К140УД8. К574УД1, К544УД1. К544УД2.
