Селектор входов для усилителя ЗЧ

Категория: Усилители
Селектор входов для усилителя ЗЧ

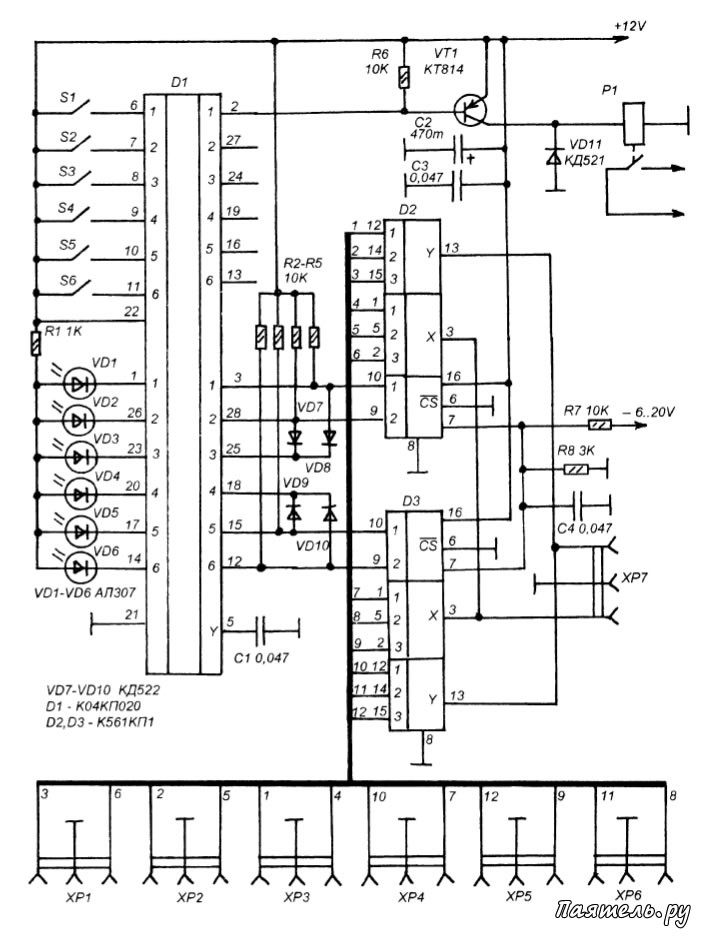

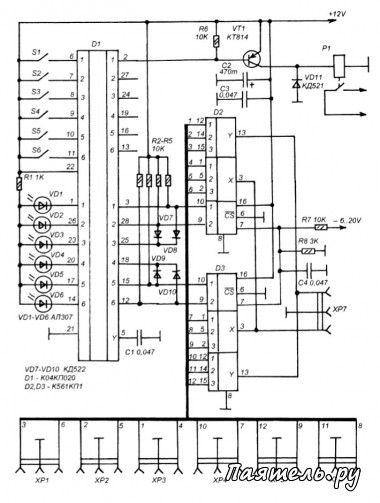

Селектор переключает до шести различных стереофонических источников сигнала ЗЧ. Он предназначен для установки на входе предварительного усилителя ЗЧ музыкального комплекса. В основе схемы лежат два аналого-цифровых мультиплексора К561КП1 и один шестифазный триггер К04КП020, который, обычно используется в квазисенсорных переключателях программ цветных телевизоров 3-УСЦТ и 2-УСЦТ. Принципиальная схема показана на рисунке выше.


Шестифазный триггер D1 включен по типовой схеме. К его входам подключены шесть кнопок-сенсоров S1-S6, при помощи которых производится выбор нужного источника сигнала. Триггер имеет три группы выходов, в каждой по шесть выводов. При нажатии на одну из кнопок триггер устанавливается в фиксированное положение, в котором в каждой группе выходов, на одном одноименном выводе устанавливается логический нуль (на остальных при этом высокоимпендасное Z-состояние).

Например при нажатии на сенсор S1 нули устанавливаются на выводах 1, 2 и 3, а при нажатии на кнопку S4 — на выводах 20, 19 и 18. Таким образом имеется три выхода, которые могут управлять тремя разными функциями. Выводы 1, 26, 23, 20, 17 и 14 переключают светодиоды VD1-VD6 при помощи которых индицируется выбранный вход (при нажатии на S2 загорается VD2, а остальные светодиоды погашены).

Выводы 2, 27, 24, 19, 16 и 13 могут быть использованы для управления выключателями питания источников сигналов, например при включении первого входа включать питание магнитофонной деки, а при включении второго — тюнера. Выключатели питания можно реализовать различными способами, но авторском варианте предлагается способ с применением электромагнитного реле, поскольку тиристоры, обычно вносят искажения в форму синусоидального сетевого напряжения, а механические контакты реле — нет.

На схеме показан только один ключ с реле на выходе — ключ на VT1, но реально их может быть до 6-ти (выводы 27, 24, 19, 16, 13). Электромагнитные реле должны быть на 12В и с контактами, соответствующими нагрузке. Поэтому реле могут быть от РЭС-10 до автомобильных типа 37.47.10 (ВАЗ-2108).

Для коммутации низкочастотных сигналов используются мультиплексоры D2 и D3. На мультиплексоры подается не только положительное напряжение 12В, но и отрицательное, которое позволяет им пропускать аналоговые сигналы без искажения формы отрицательной полуволны. Таким образом искажения сведены к минимуму.

Порядок коммутации несколько не обычен. Это вызвано тем, что нужно было наиболее простым способом без применения лишних микросхем организовать преобразование десятичного кода с выхода D1 в двоичный, необходимый для управления мультиплексорами.

В результате при включении первого входа (разъем ХР1) на выводе 3 D1 устанавливается логический ноль, на остальных (28, 25, 18, 15. 12) Z-состояние. При этом код на входе управления D2 равен "10", а на входе управления D3 равен "И". В результате открывается третий вход D2 и 4-й D3. Поскольку 4-е входы мультиплексоров в данной схеме не используются и никуда не подключены сигналы от ХР1 проходят через третьи входы каналов X и Y D2 на разъем ХР7, и с него на вход усилителя.

При включении второго входа (ХР2) нуль устанавливается на выводе 28 D1 (при этом на выводах 3, 25, 18, 15, 12 — Z-состояние). Код на входе управления D2 получается "01", а на входе управления D3 по прежнему "11". В результате сигналы от входа ХР2 через вторые входы D2 поступают на выводы 13 и 3 D2, и далее на выходной разъем ХР7.

При включении третьего входа нуль устанавливается на выводе 25, и он через диоды VD7 и VD8 подается на оба управляющих входа D2, при этом код на них равен "00" (на D3 в это время по прежнему "11"). Это приводит к тому, что открываются первые входы D2 и низкочастотные сигналы от разъема ХР3 проходят через D2 на выходной разъем ХР7.

При включении четвертого входа нуль устанавливается на выводе 18 D1. При этом на оба управляющих входа D2 поступают единицы, и D2 выходит из работы, теперь работает D3. Через диоды VD9 и VD10 на оба управляющих входа D3 поступают нули (код "00"). В результате открываются первые входы D3 и сигналы от ХР4 через каналы D3 поступают на разъем ХР7.

При включении пятого входа нуль устанавливается на выводе 15 D1 и на управляющие входы D3 поступает код "0". В результате открываются вторые входы D3 и сигналы от разъема ХР5 через каналы D3 поступают на разъем ХР7.

При включении шестого входа код на управляющих входах D3 равен "10", при этом открываются третьи входы D3 и сигналы от ХР6 проходят через мультиплексор на ХР7. Таким образом происходит переключение низкочастотных сигналов.

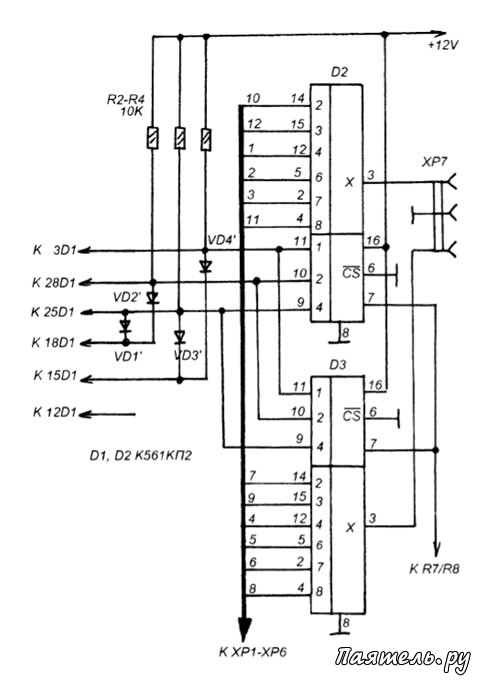

Рисунок 2
Селектор входов для усилителя ЗЧПри отсутствии микросхем К561КП1 можно коммутатор входов собрать на двух восьми-канальных мультиплексорах К561КП2 (рисунок 2). В этом случае каждый мультиплексор переключает низкочастотные сигналы только одного своего стереоканала, поэтому постоянно работают оба мультиплексора. Формирование кодов управления, в данном случае, тоже выполняется по другому и вывод 12 D1 не используется.

В процессе переключения работают входы 2, 3, 4, 6, 7, 8 мультиплексоров, входы 5 и 1 не используются. При включении первого входа (ХР1) на входы управления мультиплексоров поступает код "110", и открываются каналы №7 мультиплексоров. При включении второго входа (ХР2) поступает управляющий код "101" и открываются каналы №6. При включении третьего входа (ХР3) поступает управляющий код "011" и открываются каналы №4 микросхем D2 и D3.

При включении четвертого входа (ХР4) логический нуль через диоды VD1' и VD2' поступает на выводы 10 и 9 мультиплексоров и на управляющих входах устанавливается код "001", при этом открываются входы №2. При включении 5-го входа (ХР5) нули через диоды VD3' и VD4' поступают на выводы 9 и 11 микросхем и код получается "010", что приводит к открыванию входов №3 микросхем. При включении 6-го входа (ХР6) нули на управляющие входы мультиплексоров не поступают и получается код "111", который приводит к открыванию 8-х входов мультиплексоров.
