Схема электронного выключателя освещения

Схема электронного выключателя освещения

Выключатель предназначен для управления осветительными приборами при помощи квазисенсорной кнопки. Принципиальная схема показана на рисунке 1. Роль выключателя выполняется симистор VS1, в отличие от стандартной схемы управления симистором, в данном случает используется импульсное управление, достоинство которого состоит в том, что существует полная развязка по постоянному напряжению между симистором и схемой управления, нет никакой разницы каким образом подключено питание системы управления и не имеет значения полярность сигнала управления.


Практически, в основе системы управления лежит мультивибратор на элементах D2.1 и D2.2, который вырабатывает прямоугольные импульсы, по скважности близкой к 2. Эти импульсы поступают на импульсный усилитель, выполненный на двух оставшихся элементах микросхемы D2, включенных параллельно. С выхода этого усилителя импульсы через разделительный конденсатор С5 поступают на управляющий электрод симистора.

Частота импульсов достаточно высока — около 1 кГц. В результате независимо от того в какой фазе находится сетевое напряжение, частота которого значительно меньше частоты управления (50 Гц), тиристор всегда поддерживается в открытом состоянии, обеспечивая постоянное включение освещения.

Сам мультивибратор управляется при помощи двух триггеров — D1.1 служит для подавления дребезга контактов квазисенсорной кнопки S1, a D1.2 включен по схеме делителя на 2 и каждое нажатие и отпускание кнопки вызывает его изменение на противоположное.

Для того, чтобы после включения питания схема автоматически устанавливалась в положение "включено" служит конденсатор С1, зарядный ток которого устанавливает триггер в единичное состояние. Если требуется чтобы включения питания схема автоматически устанавливалась в положение "выключено" нужно подключение выводов 8 и 10 триггера D1.2 поменять местами (выв. 8 на общий провод, а выв. 10 на C1R3).

Питается схема управления от бестрансформаторного источника, выпрямитель-стабилизатор которого выполнен на диоде VD1 и стабилитроне VD2, роль гасящего сопротивления выполняет конденсатор С4.

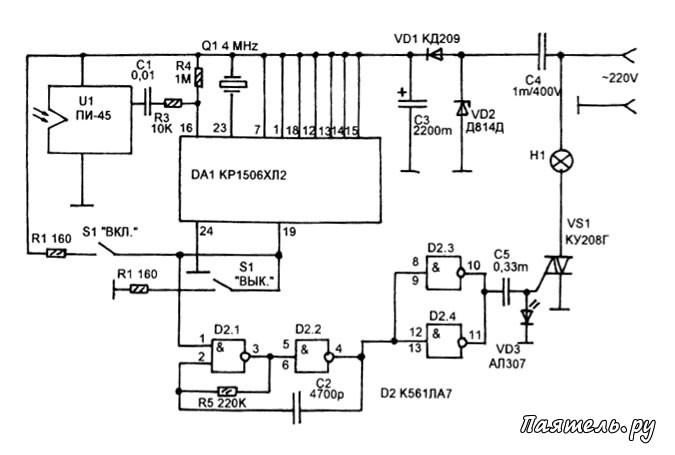

Второй вариант (рисунок 2) отличается тем, что позволяет управлять освещением не только при помощи квазисенсорных кнопок но и дистанционно, при помощи обычного пульта дистанционного управления от телевизоров типа 3-УСЦТ.

Рисунок 2
Схема электронного выключателя освещения

Роль узла управления, в данном случае, выполняет микросхема К1506ХЛ2 — контроллер дистанционного управления телевизоров типа 3-УСЦТ. В этой конструкции микросхема включена по упрощенной схеме, поскольку из всего набора её функций используется только функция выключателя питания телевизора.

Как известно, на выводе 19 микросхемы, который используется для управления выключателем телевизора, имеется триггер, устойчивое состояние которого можно изменять двумя способами, подавая сигнал от пульта дистанционного управления или принудительно, смещая его уровень подавая на этот вывод единичный (если нужен единичный уровень) или нулевой (если нужен нулевой). Такое управление выполняется кнопками S1 и S2. При нажатии S1 на вывод 19 поступает единичный уровень, и после отпускания этой кнопки на этом выводе остается единичный уровень, а при нажатии на S2 — нулевой.

При управлении с пульта, инфракрасный сигнал поступает на фотоприемник U1, и далее кодовая последовательность поступает на последовательный порт микросхемы D1. Для включения лампы Н1 нужно на пульте нажать кнопку любого номера программы, а для выключения — ту кнопку, при помощи которой выключается питание телевизора. Пульт может быть от телевизоров 3-УСЦТ или 4-УСЦТ. От 5-УСЦТ и выше не подойдет.

Сигнал управления поступает на вход элемента D2.1 и либо блокирует мультивибратор, либо запускает его. Затем импульсы поступают на усилитель на элементах D2.3 и D2.4 и далее через конденсатор С5 на управляющий электрод симистора VS1, либо импульсы не поступают, если мультивибратор заблокирован, и симистор не открывается.

В качестве фотоприемника U1 можно использовать любой готовый, из имеющихся в продаже от телевизоров 3-УСЦТ или 4-УСЦТ, например ПИ-45, ФП-1 и др., или самодельный, выдающий отрицательные импульсы на выходе.

Настройка правильно собранных схем из исправных деталей не требуется.
