Схема системы дистанционного управления на ИК

Для осуществления передачи сигнала дистанционного управления аппаратурой, расположенной внутри помещения наиболее удобен оптический канал, использующий инфракрасное излучение. Удобен тем. что в отличие от радиочастотного он не создает помех работающей аппаратуре Желая построить систему дистанционного управления на ИК-лучах радиолюбителю приходится использовать либо уже бесконечно устаревшие микросхемы КР1506ХЛ1 и КР1506ХЛ2, когда-то разработанные для отечественных цветных телевизоров. либо собирать схему на цифровых микросхемах общего применения, или же, что самое современное, строить её на основе микроконтроллера.


Конечно, последний вариант наиболее прогрессивен, но, во-первых, микроконтроллеры требуют написания специальной программы и записи её в них при помощи персонального компьютера, что доступно еще не каждому радиолюбителю, во-вторых, микроконтроллеры относительно дороги и практически не встречаются в продаже на переферии.

На этом фоне, как вариант можно применить микросхемы тонального набора от телефонных аппаратов, которые часто встречаются в продаже, поскольку нужны для ремонта электронных телефонной техники Для автора данной статьи доступными оказались КР1008ВЖ16 и КР1008ВЖ18. Достоинствами данных микросхем является то. что их не нужно программировать и они представляют собой законченные схемы кодера и декодера системы DTMF.

В этой статье предлагается вариант с ИК-каналом связи. На рисунке 1 приводится схема передатчика. Отличие от биппера, в том, что выходной каскад выполнен на более мощном транзисторе, а громкоговоритель заменен ИК-светодиодом. Для того, чтобы вывести светодиод на наиболее выгодный режим, при котором обеспечивается наибольшая дальность излучения в базовой цепи транзистора включен подстроенный резистор R1. Резистор R4 ограничивает ток через светодиод, исключая возможность его повреждения.

Схема передатчика работает с 12-ти кнопочной клавиатурой от электронного телефонного аппарата, поэтому число команд ограничено 12-ю. Задействовав вывод 18 микросхемы DA1 (Х3) можно организовать еще один ряд из четырех кнопок, и таким образом, получить 16 команд. Это максимум для КР1008ВЖ16 и КР1008ВЖ18.

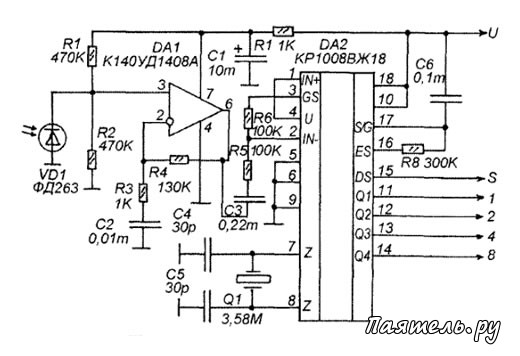

Рис.2
Схема системы дистанционного управления на ИКПринципиальная схема приемника приводится на рисунке 2. Схема, так же, имеет много общего со схемой на рисунке 2 в Л.1. Разница в том, что используется другой источник сигнала для микросхемы КР1008 ВЖ18 Фотоприемником служит фотодиод VD1. При поступлении переменного ИК-сигнала на его рабочую поверхность, на нем образуется некоторое переменное напряжение (меняется обратное сопротивление фотодиода).

Это переменное напряжение усиливается операционным усилителем DA1. Коэффициент усиления DA1 определяется глубиной ООС C2-R3-R4 С выхода операционного усилителя, через цепь С3-R5 переменное напряжение поступает на аналоговый вход микросхемы DA2.

После обработки сигнала DTMF-кода на цифровых выходах микросхемы (выводы 11-14) появляется код принятой команды. Одновременно прием команды сопровождается уровнем логической единицы на выводе 15 микросхемы DA2. Сигналы с выхода микросхемы можно подавать на цифровую схему, которой нужно управлять.

Схема одного из возможных вариантов выходных дешифраторов показана на рисунке 3. Дешифратор выполнен на мультиплексорах К561КП2 и может работать как 12-командным так и с 16-командным вариантом системы управления. Две микросхемы включены в режиме последовательной дешифрации.
