Схема увелечения каналов телевизора 3-УСЦТ

Категория: Другие
Схема увелечения каналов телевизора 3-УСЦТ

В стандартном исполнении телевизор 3-УСЦТ имеет возможности установки всего лишь 8-ми телевизионных каналов, что безусловно очень мало учитывая постоянный рост их количества. В данной публикации будет рассматриваться возможность увеличения количества каналов 3-УСЦТ (до 16-24) с помощью стандартного узла сенсорного управления этого телевизора УСУ-1-15. Этот способ модернизации является наиболее разумным т.к. применение узла управления от другого телевизора (например 5-УСЦТ) будет слишком дорогим. Узел УСУ-1-15 состоит из двух плат - платы запоминающего устройства и платы органов настройки.


Первая представляет собой многофазный триггер, напряжение +31 В, с выходов которого, поступает на вторую плату, на потенциометры настройки и на ключи переключения поддиапазонов и селекторов. Практически, увеличить число программ до 16-ти можно, если дополнительно к имеющейся плате органов настройки (А10.2) установить еще одну такую же плату.

По цепи питания и к выходам триггера подключить её параллельно имеющейся, а выходы настройки и поддиапазонов переключать при помощи механического переключателя на четыре направления и два положения, например П2К (рисунок 2). В этом случае получается так, что есть восемь основных программ и еще восемь дополнительных, когда S1 нажат работают основные, а в его ненажатом положении дополнительные.

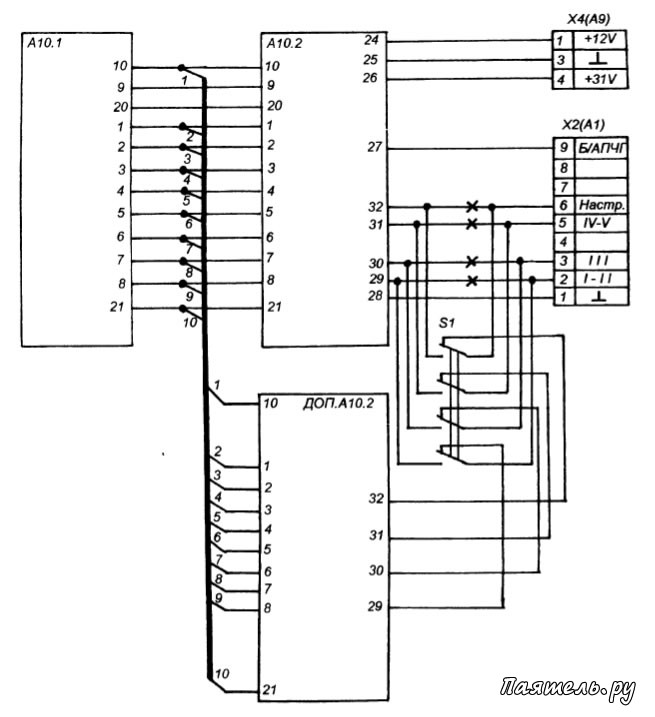

Рисунок 2
Схема увелечения каналов телевизора 3-УСЦТ

Таким образом, каждая кнопка-сенсор телевизора управляет не одной, а двумя программами — основной и дополнительной, в зависимости от положения переключателя S1.

Конструктивно, дополнительную плату органов настройки удобно расположить в корпусе телевизора напротив имеющейся, закрепив дополнительную плату при помощи шурупов и стоек на боковой стенке деревянного корпуса телевизора так чтобы её органы настройки вывести на заднюю сторону телевизора, в прямоугольное отверстие, предварительно пропиленное в задней крышке телевизора.

Точно таким же образом можно увеличить число программ до 24-х, если установить две дополнительные платы органов настройки. Но в этом случае потребуется переключатель на три положения и четыре направления.

Второй вариант более удобен для телевизоров типа "Радуга 51 ТЦ-315", имеющих корпус ограниченных размеров. Сущность идеи в том, чтобы сделать дополнительный блок выбора программ, собранный в отдельном корпусе, и подключаемый к телевизору при помощи кабеля.

Дополнительный блок (рисунок 3) содержит и плату запоминающего устройства и плату органов настройки. Многофазный триггер дополнительного блока включается последовательно с штатным. Таким образом восьмифазный триггер превращается в 16-ти фазный (или в 24-х фазный, если дополнительный блок содержит два модуля УСУ-1-15).

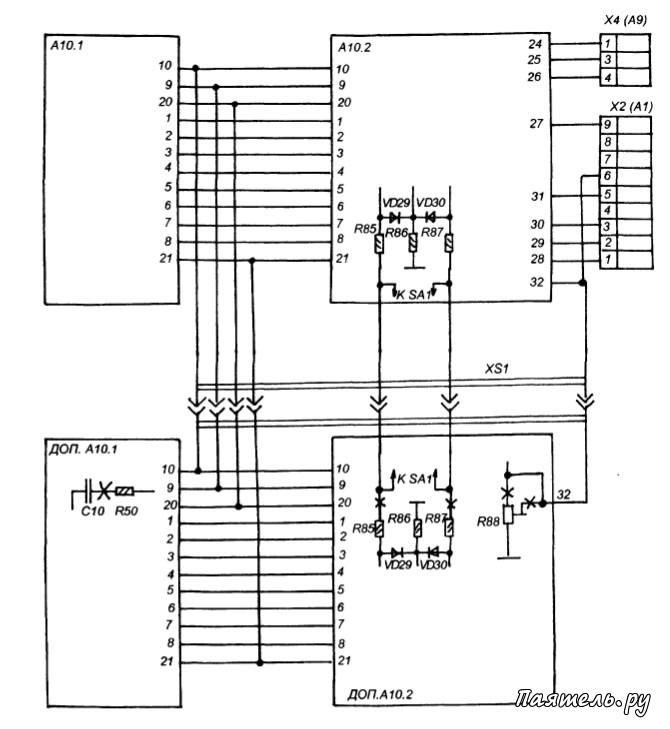

Рисунок 3
Схема увелечения каналов телевизора 3-УСЦТ

При выборе программ никаких переключений не требуется, штатный узел настройки телевизора и дополнительный работают как единое целое. Отключение дополнительного блока тоже не вызывает затруднений, — нужно разъединить разъем XS1.

Вся переделка штатного блока УСУ-1-15 сводится к подключению дополнительных проводов, идущих к установленному на задней стенке телевизора разъему XS1 (у "Радуги-51ТЦ-315" имеется на задней панели заглушенное свободное посадочное место под один разъем). Дополнительный узел УСУ-1-15 подвергается несложной переделке, исключается резистор R9 (см. рис.1), цепь C10R5, и подстроенный резистор R88, а также транзисторные ключи выбора поддиапазона, таким образом, что "фишковые" переключители SA1, а также блоки настроечных резисторов обеих блоков (штатного и дополнительного) включаются параллельно.

Можно включить еще один дополнительный блок УСУ-1-15, точно также, в разъем XS1, параллельно показанному на схеме (рис.3).
В этом случае получается 24 программы.
