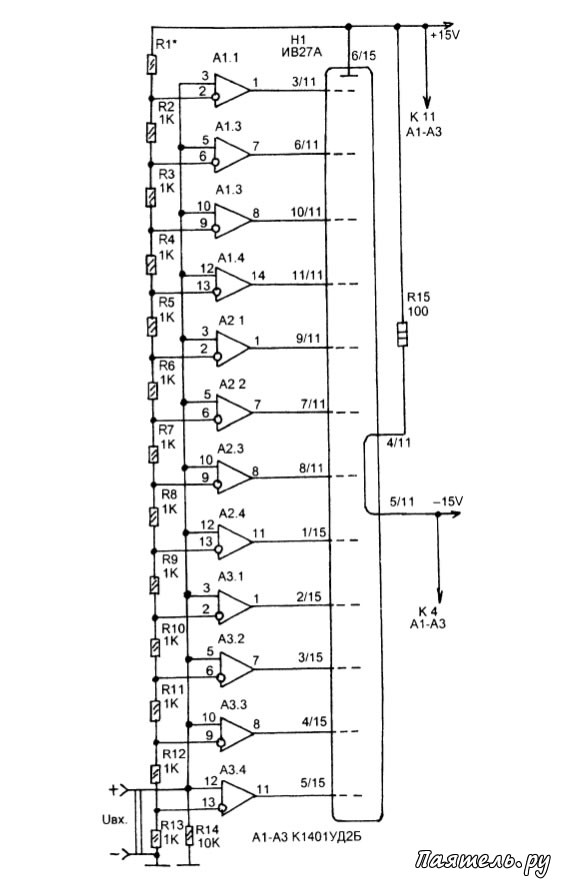

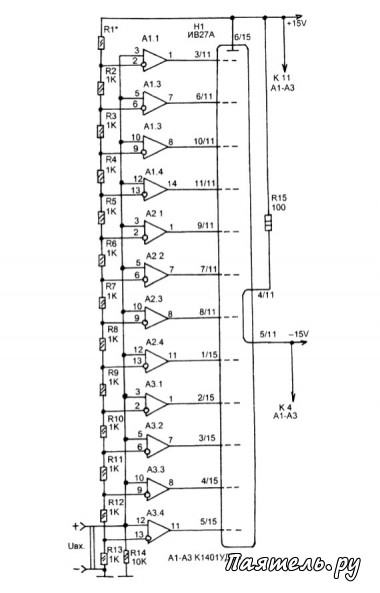

При разработке УЗЧ или другого устройства в радиолюбительских условиях всегда возникает проблема выбора типа индикатора уровня. Стрелочные индикаторы выглядят устарело, светодиодные линейки либо слабо светятся, либо требуют установки дополнительных транзисторных ключей, и обходятся недешево, да и не всегда можно приобрести плоские светодиоды. Зато в электролюминесцентных индикаторах недостатка в магазинах нет. Особенно часто встречается ИВ27А — двенадцати разрядный индикатор, по цене одного светодиода. Принципиальная схема наиболее простого шкального индикатора на этой основе, показана на рисунке.


Измерительное устройство представляет собой последовательно включенные компараторы на операционных усилителях А1-А3. Опорное напряжение получается на делителе R1-R13, включенном между общим проводом и плюсом питания. Закон индикации можно выбирать произвольно изменяя сопротивления этих резисторов (в данном случае индикация линейная).

Подбором сопротивления R1 устанавливают максимальное измеряемое напряжение, которое может быть от 1В (R1 = 120K) ДО 12-14В (R1=1K). Измеряемое напряжение одновременно на все прямые входы компараторов, а инверсные входы подключены к отводам делителя. Таким образом, при увеличении входного напряжения светящаяся линия удлиняется снизу вверх (по схеме).

Операционные усилители выбраны К1401УД2Б потому что в одном корпусе этой микросхемы содержится четыре ОУ. Можно выбрать любые другие ОУ, но число микросхем увеличится. Питается шкала двухполярным напряжением 10...15В.
