Микросхема LA4663

Категория: Микросхемы
Микросхема LA4663

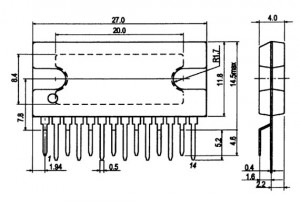

Микросхема LA4663 фирмы Sanyo, она предназначена для построения УМЗЧ аудиоцентров и автомобильной аудиоаппаратуры средней сложности. Микросхема содержит двухканальный мостовой УМЗЧ с однополярным питанием и схемой переключения в энергосберегающий режим (stand-by). Микросхема выполнена в корпусе SIP14HZ.


Микросхема LA4663

Технические параметры LA4663:

1. Диапазон питающего напряжения (Vcc)....................... 5,5...20V.
2. Номинальное напряжение питания, при котором измерены приводимые ниже параметры..................................... 15V.
3. Ток потребления в энергосберегающем режиме......................................... <10µА.
4. Ток покоя (Icco)......................... 100 mA.
5. Коэффициент усиления................ 40 dB.
6. Коэффициент нелинейных искажений (THD) при выходной мощности 1W, на частоте 1 кГц...................................0,07%.
7. Выходная мощность (THD=10%)... 20W.
8. Входное сопротивление 20 кОм.
9. Сопротивление нагрузки (RL).. 4...8 Ом.


Микросхема LA4663
