Микросхема LM4732 двухканальный УМЗЧ

Категория: Микросхемы
Микросхема LM4732 двухканальный УМЗЧ

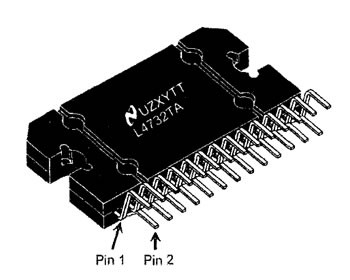

Микросхема LM4732 (на корпусе маркировка - «L4732») выпускается фирмой National Semiconductor. Представляет собой двухканальный УМЗЧ с выходной мощностью по 50W на канал на нагрузке 4 - 8 Оm, при КНИ не более 10%. Типовая схема включения изображена на рисунке выше.


При мостовом включении - одноканальный УМЗЧ мощностью 120W. Предусмотрена блокировка (mute), температурная защита и защита от КЗ в нагрузке. Питание - двухполярное.

Предназначена для применения в стационарной аудиотехнике, в канале звука телевизоров высокого класса, в системах домашних театров.

Микросхема LM4732 двухканальный УМЗЧ

Технические параметры:

1. Напряжение питания Vcc..... ±9...±40V. (номинальное значение Vcc...... +30V).
2. Сопротивление нагрузки RL .... 4...8 Om.
3. Выходная мощность при КНИ 10%, на частоте 1 kHz, Vcc = ±22V, RL = 4 Оm........2x50W.
4. Выходная мощность при КНИ < 10%, Vcc = ±29V, на частоте 1 kHz, RL= 8 Оm ... 2x50W.
5. Выходная мощность при КНИ < 1%, Vcc = ±22V, на частоте 1 kHz, RL=4 Оm ... 2x42W.
6. Выходная мощность при КНИ < 1%, Vcc = +29V, на частоте 1 kHz, RL=8 Оm ... 2x42W.
7. КНИ при вых. мощ. 2x1 W, Vcc= ±22V, RL=4 Оm .... 0,02%
8. КНИ при вых. мощ. 2x1 W, Vcc=±29V, RL=8 Оm .... 0,01%
9. Разделение каналов при выходной мощности 2x10W на частоте 1 kHz .... 70 dB.
10. Разделение каналов при выходной мощности 2x10W на частоте 10 kHz....72 dB.
11. Ток покоя не более................170mA, сигнала..................................±42V.
12. Диапазон температур .... -40...+150°С.
13. Частотный диапазон......20-20000Hz.

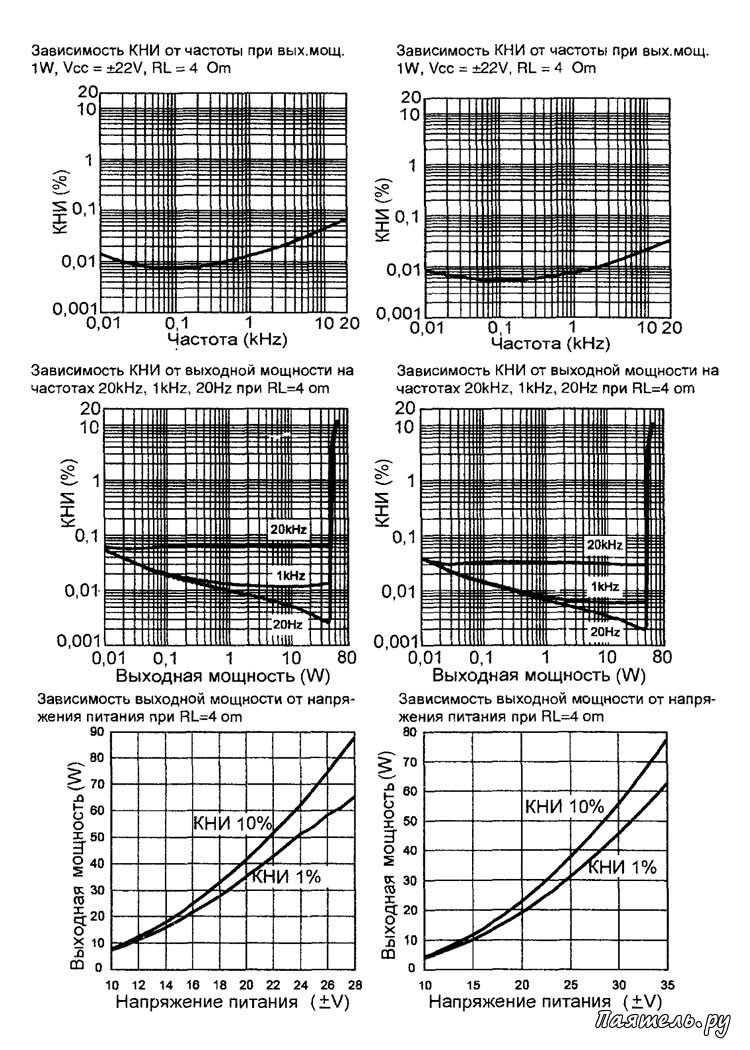

Микросхема LM4732 двухканальный УМЗЧ
