Схема охранного таймера

Схема охранного таймера

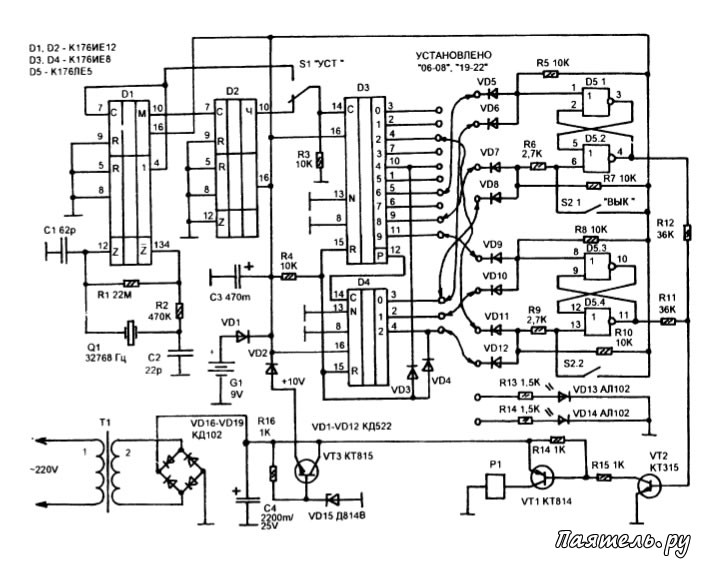

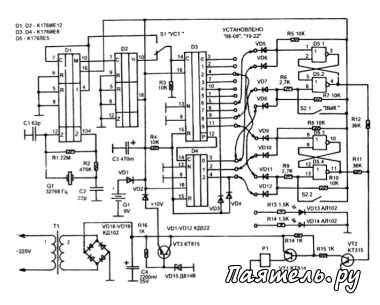

Таймер представляет собой счетчик часов, всего 24 позиции в сутки. Переставляя перемычки можно установить в течении суток два любых интервала, в течении каждого из которых будет включено освещение. Генератор часовых импульсов сделан на двух микросхемах D1 и D2, обе К176ИЕ12. На микросхеме D1 собран генератор минут по типовой схеме. Частота задающего генератора стабилизирована кварцевым резонатором Q1. Затем, по внутренним цепям микросхемы импульсы с его выхода поступают на делитель, который формирует импульсы частотой 1 Гц.


Эти импульсы с выхода делителя (вывод 4) поступают на счетчик-формирователь минут через вывод 7. Счетчик делит входную частоту на 60 и на его выходе — выводе 10 появляются импульсы с периодом повторения 1 минута. Для того, чтобы получить импульсы с длительностью 1 час используется еще один минутный счетчик другой микросхемы — D2.

Таким образом на выходе D2 имеются импульсы, следующие с периодом один час. Эти импульсы через кнопку S1 поступают на двухразрядный десятичный счетчик на микросхемах D3 и D4. При помощи диодов VD3 и VD4 счет счетчика ограничен до 24-х. В нужное положение (установить текущее время) можно при помощи кнопки S1, при её нажатии на этот счетчик поступают секундные импульсы вместо часовых. Выходы счетчика выведены на контактные гнезда.

Исполнительное устройство состоит из двух триггеров на микросхеме D5 и транзисторного ключа VT1, VT2, на выходе которого включено мощное реле типа КУЦ-42 (от систем ДУ телевизоров). Оба триггера в нулевое состояние устанавливаются сдвоенной кнопкой S2. Время переключения триггеров задается перемычками, которые устанавливаются между гнездами, соединенными с выходами счетчика и гнездами, соединенными с катодами VD5-VD12.

При показанном на схеме положении перемычек таймер включает свет в 6 часов утра (06), выключает в 8 часов (08), затем снова включает в 19 часов и выключает в 22 часа, и так каждые сутки.

Для установки текущего времени служат светодиоды VD13 и VD14. Если текущее время, например 18 часов, нужно соединить гнезда этих светодиодов, одно с гнездом 1 счетчика D4, а второе с гнездом 8 D3. Затем нажав S1 дождаться момента когда зажгутся оба светодиода и отпустить S1, затем отключить гнезда светодиодов. Таким образом счетчик будет установлен на 18 часов.

Электромагнитное реле может быть любое подходящее. Трансформатор Т1 взят готовый, он должен вырабатывать такое напряжение, при котором срабатывает реле (для КУЦ-42 -20В). При отключении сетевого напряжения работу таймера поддерживает резервный источник G1.
