Микросхема LM4733 трехканальный УМЗЧ

Категория: Микросхемы
Микросхема LM4733 трехканальный УМЗЧ

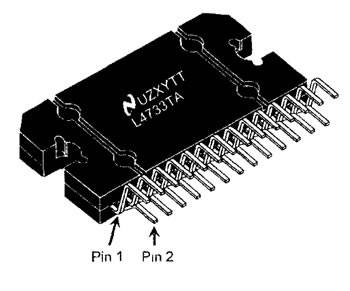

Микросхема LM4733 (на корпусе марикировка - «L4733») выпускается фирмой National Semiconductor. Представляет собой трех-канальный УМЗЧ с выходной мощностью по 30W на канал на нагрузке 4 Оm при КНИ не более 10%. Предусмотрена блокировка (mute), температурная защита и защита от КЗ в нагрузке. Типовая схема включения LM4733 изображена на рисунке выше.


Питание двухполярное. Предназначена для применения в стационарной аудиотехнике, в канале звука телевизоров высокого класса, в системах домашних театров.

Микросхема LM4733 трехканальный УМЗЧ

Технические параметры:

1. Напряжение питания Vcc.......±9...±32V. (номинальное значение ..........±24V).
2. Сопротивление нагрузки RL .... 4...8 Оm.
3. Выходная мощность при КНИ 10%, Vcc = ±19V, RL = 4 Оm..............3x30W.
4. Выходная мощность при КНИ < 10%, Vcc = ±24V, RL= 8 Оm .. 3x30W.
5. Выходная мощность при КНИ < 1%, Vcc = ±20V, RL=4 Оm .. 3x25W.
6. Выходная мощность при КНИ < 1%, Vcc = ±24V, RL=8 Оm .. 3x25W.
7. Выходная мощность при КНИ < 10%, Vcc = +30V, RL= 8 Оm .. 3x45 W.
8. Разделение каналов при выходной мощности 3x10W на частоте 1 kHz .... 70 dB.
9. Разделение каналов при выходной мощности 3x10W на частоте 10 kHz .... 66 dB
10. Ток покоя не более.....150 mA.
11. Отношение сигнал/ шум при вых. мощности 1W.....93 dB.
12. Отношение сигнал/ шум при вых. мощности 25W .. 107 dB.
13. Максимально допустимое напряжение питание при отсутствии входного сигнала..................................±34,5V.
14. Диапазон температур .... -40...+150 С.
15. Частотный диапазон......20-20000 Hz.

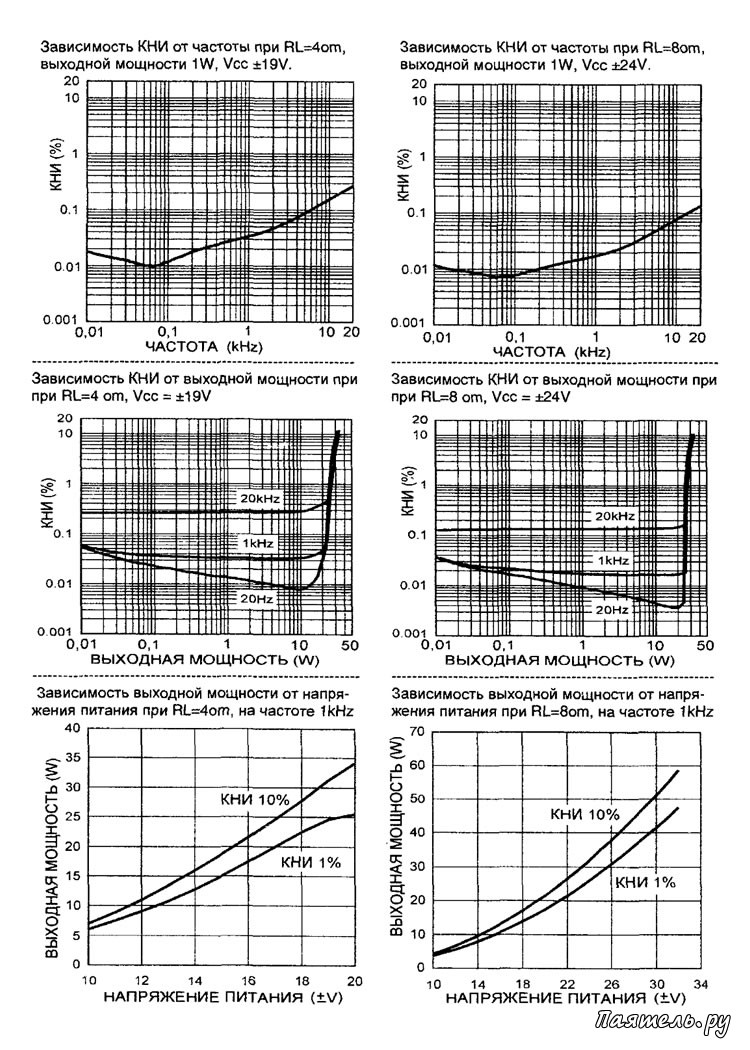

Характеристики микросхемы LM4733
Микросхема LM4733 трехканальный УМЗЧ
