Мобильная гражданская радиостанция 144 МГц

Категория: Радиостанции
Мобильная гражданская радиостанция 144 МГц

Радиостанция смонтирована в корпусе от старой автомагнитолы, изменена передняя панель корпуса и сделаны паянные перегородки в задней части корпуса. Монтаж на половину объемный. Каскады передатчика монтируются объемным способом в отдельных секциях корпуса, сделанных так, что передатчик размещается в задней части корпуса и при этом каждый каскад оказывается в своем полностью экранированном отсеке. Связи между каскадами происходят через отверстия, просверленные в перегородках и изолированные кембриками.


Такая конструкция передатчика должна быть знакома тем радиолюбителям, которые имели дело с радиоаппаратурой военного назначения. Все перегородки сделаны из консервной жести. Дополнительно к задней стенке корпуса извне привинчена металлическая пластина из дюралюминия толщиной около 5 мм, эта пластина имеет непосредственный контакт с корпусом, она служит радиатором для транзисторов передатчика.

В ней просверлены отверстия напротив каждой их трех секций (четвертая используется для модулятора и настроечных катушек), такие же отверстия имеются и в секциях. ВЧ транзисторы вставляются в эти отверстия своими резьбовыми частями корпусов и привинчиваются гайками извне корпуса (такая конструкция обычно принята для крепления выпрямительных диодов типа Д237 или КД205).

Таким образом передатчик занимает почти половину корпуса. Большинство деталей приемника смонтированы на печатной плате из фольгированного стеклотекстолита, толщиной 2 мм с односторонним покрытием. Рисунки платы показаны на рисунках 3 и 4. Большинство соединений выполнено печатными проводниками, но цепи питания нужно выполнить монтажным проводом.

В простейшем случае передатчик собирается по схеме, аналогичной радиомикрофонам на УКВ ЧМ (рисунок 1). Передатчик однокаскадный, роль задающего генератора и усилителя мощности возложена на один и тот-же транзистор, частотная модуляция осуществляется изменением емкости контура, настройка которого и определяет частоту передачи.

Достоинство такого передатчика, прежде всего в простоте и в том, что он может работать с любым УКВ ЧМ радиовещательным приемником (имеет девиацию 50 кгц и более). Существенный недостаток в практически полном отсутствии стабильности. На частоту передачи влияет все: внешние емкости, изменение температуры, напряжения питания.

Зафиксировать передатчик по частоте в этом случае проще всего при помощи кварцевого резонатора, но при этом возникает другая проблема, используя модулятор на основе варикапа с малым перекрытием по емкости и двухкаскадный транзисторный микрофонный усилитель очень трудно получить большую девиацию частоты.

Конечно можно установить девиацию частоты 5 кгц, но приемник желательно тоже сделать малогабаритным, а это требует использовать микросхему типа К174ХА34 или К174ХА42. Схема второй микросхемы позволяет организовать её работу с ПЧ в 5 кгц и девиацией, соответственно 3-5 кгц, но К174ХА42 пока очень недоступна радиолюбителям. В тоже время К174ХА34 уже часто встречается в продаже, но она не позволяет сделать приемник работающий с девиацией в 5 кгц (нужно не менее 30 кгц).

Принципиальная схема передатчика с кварцевой стабилизацией частоты и девиацией более 30 кгц показана на рисунке 2. Он двухкаскадный, состоит из задающего генератора на транзисторе VT1 и усилителя мощности на VT2. Кварцевый резонатор включен между базой транзистора и общим проводом через варикап VD1 с большим перекрытием по емкости.

В результате обеспечив входное напряжение модуляции с амплитудой около 3В можно без проблем получить большую девиацию при хорошей стабильности частоты. Для этого достаточно микрофонный усилитель выполнить на операционном усилителе, который без труда обеспечивает нужную амплитуду выходного сигнала.

Рис.3

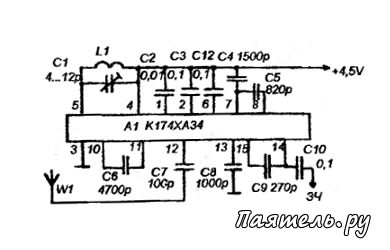

Мобильная гражданская радиостанция 144 МГцПринципиальная схема радиоприемного тракта, собранного на основе микросхемы К174ХА34 по типовой схеме показана на рисунке 3. Достоинство схемы в простоте и малых габаритах, но использование LC контура в гетеродине не позволяет сделать приемник достаточно стабильным. К тому-же гетеродин этой микросхемы трудно запускается на частотах около 100 Мгц.

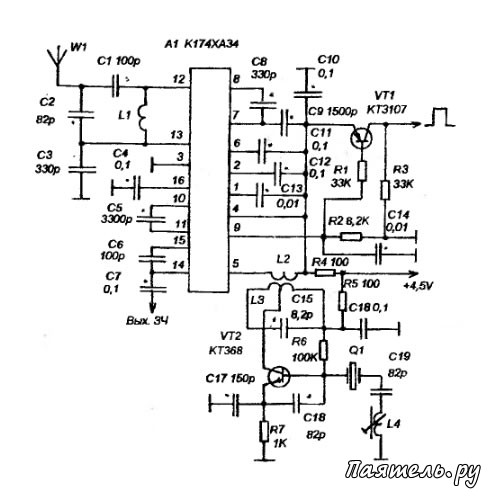

Выйти из положения можно если выполнить схему с отдельным гетеродином на транзисторе с кварцевой стабилизацией частоты (рисунок 4).

Гетеродин сделан на транзисторе VT2. В его базовой цепи включен кварцевый резонатор последовательно с фазосдвигающей LC цепью, которая, при использовании одинаковых резонаторов в приемнике и передатчике, позволяет сдвинуть частоту гетеродина на величину ПЧ (70 кгц) путем подбора С19 и подстройкой L4 и таким образом обеспечить точное сопряжение частот приемника и передатчика.

Поскольку приемный тракт планируется использовать в беспроводном телефонном аппарате, в схеме введен индикатор наличия сигнала на входе приемника на транзисторе VT1. В нем задействована схема индикатора точной настройки, входящего в состав микросхемы.

При отсутствии входного сигнала напряжение на выводе 9 А1 близко к напряжению питания. С увеличением уровня принимаемого сигнала это напряжение уменьшается. И в определенный момент открывает транзистор VT1, на коллекторе которого устанавливается высокий уровень. Если

Сделать наборную схему телефона-трубки таким образом, что импульсы от микросхемы номеронабирателя будут прерывать питание усилителя мощности передатчика (или всего передатчика), то во время "висящей трубки" на коллекторе VT1 будет нулевой уровень, а при подъеме трубки (когда напряжение на передатчик поступает постоянно), будет постоянный высокий уровень.

Во время набора номера на коллекторе будут отрицательные наборные импульсы. В результате это напряжение (с коллектора VT1) можно подать на базу транзистора импульсного ключа базового блока радиотелефона.

Рис.4
Мобильная гражданская радиостанция 144 МГцВ приемном (рисунок 4) и передающем (рисунок 2) трактах используются малогабаритные детали. Катушки приемника L1-L3 не имеют каркасов, они наматываются проводом ПЭВ 0,41 на обычном болте М3, который , после окончательной обработки выводов, вывинчивается из катушки. L1 - содержит 4 витка , L3 - 7 витков с отводом от 3,5 , L2 наматывается на L3, она содержит 2 витка. L4 имеет ферритовый сердечник диаметром 2,8 мм и длиной 12 мм (катушка намотана прямо на сердечник, но так, чтобы он мог в ней с трением передвигаться), число витков - 15, провод ПЭВ 0,23.

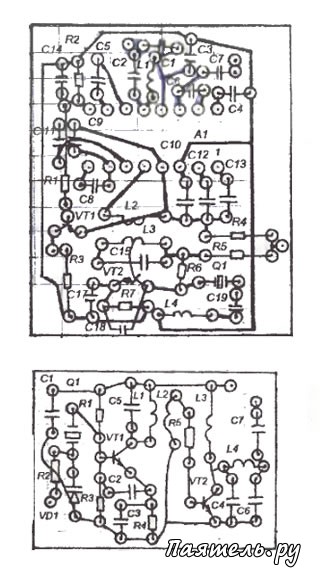

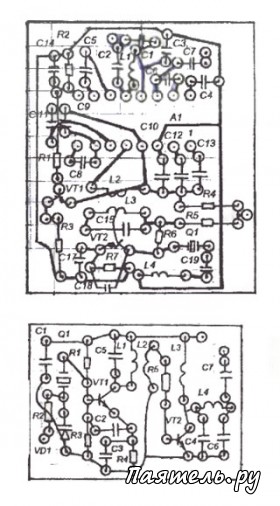

Приемный тракт смонтирован на малогабаритной печатной плате из фольгированного стеклотекстолита размерами 35x45 мм (рисунок 5).

В передатчике используются детали такого-же типа как и в приемнике. Катушки L1, 12, L4 имеют такую-же конструкцию, L1 содержит 7 витков, L2 -намотана на L1 и содержит 3-4 витка, L4 - 12 витков. Провод ПЭВ 0,45. Дроссель L3 намотан проводом ПЭВ 0,12 на резисторе МЛТ 0,25 с сопротивлением более 100 ком, он содержит 60 витков.

Передатчик смонтирован на печатной плате размерами 27X35 мм (рисунок 6). В качестве антенн используются отрезки проводов или телескопические антенны длиной около 500 мм. Кварцевые резонаторы одинаковые, на треть частоты несущей, например на 36 мгц (несущая 108 мгц) или 32 мгц (несущая 96 мгц).

Настройка

Настройка выполняется традиционным способом. Сначала можно настроить передатчик (контролируй сигнал по радиовещательному приемнику), а затем приемный тракт по сигналу передатчика. Сопряжение частот передатчика и приемника производится подстройкой L4 приемника(перемещением сердечника).

Рис.5-6
Мобильная гражданская радиостанция 144 МГц
