Простая схема УКВ-ЧМ Радиостанции

Категория: Радиостанции
Простая схема УКВ-ЧМ Радиостанции

Радиостанция подходит для связи на не большие расстояния, в пределах двух машин или не большой площадки. Тракт сквозной (передатчик N приемник имеют только общую антенну и источник питания), в основном передатчика лежит радиомикрофон с улучшенным УЗЧ. Сам передатчик выполнен, по характерной для радиомикрофонов, схеме с одним транзистором в качестве генератора и усилителя мощности, на транзисторе VT3. Передатчик совершенно независим, выполнен на отдельной плате и может использоваться как радиомикрофон без приемного тракта.


Транзистор включен по схеме с общей базой, обратная связь емкостная. Частота несущей определяется параметрами контура L2 С8 С9. Частотная модуляция выполняет изменением емкости в цепи эмиттера при помощи варикапа VD1.

Модулятор состоит из двухкаскадного УЗЧ на транзисторах - VT1 VT2 и конденсаторного микрофона с встроенным усилителем - M1.

В основе приемного тракта лежит простейший УКВ ЧМ радиовещательный приемник на основе, популярной сейчас, микросхемы К174ХА34. Схема включения отличается от типовой только упрощенной входной цепью, лишенной входного контура. Без условно, это, также как и отсутствие УРЧ, несколько снижает характеристики приемника, но предельно упрощает его изготовление и настройку, что особенно важно дня начинающего радиолюбителя.

Сигнал от антенны через переключатель S2 и конденсатор C11 поступает на вход этой микросхемы, которая содержит преобразователь частоты е гетеродином, УПЧ с активным фильтром, и ЧМ детектор. Частота настройки тракта определяется частотой гетеродина, зависящей от настройки контура L3 С15 С16 VD2.

Варикап VD2 служит для подстройки приемника в некоторых пределах, это нужно потому, что, во-первых частота передатчика и приемника не стабилизированы и две радиостанции со временем или при изменении внешней температуры, могут расстраиваться относительно друг друга, и во-вторых, возможность оперативной перестройки приемника позволяет работать не двум, а нескольким радиостанциям, при этом на ручке настройки нужно сделать риски, отмечающие положения для связи с передатчиками, например двух других радиостанций.

Низкочастотный сигнал с выхода частотного детектора поступает через регулятор громкости R13 на вход двухкаскадного УЗЧ на транзисторах VT4-
VT6.

Питается радиостанция от одной гальванической батареи Коррунд напряжением 9В, либо от внешнего источника 9В. Автором были сделаны две такие радиостанции и смонтированы, одна в корпусе неисправного телефона-трубки "Спектр-207", другая в корпусе китайского телефона-трубки.

В обеих случаях использовались телескопические антенны длиной около 500 мм от магнитол, с шарниром, и одинаковые отдельные платы для приемного и передающего трактов. Часть платы приемника с микросхемой и часть платы передатчика с транзистором VT3 экранируются тонкими листами латуни, вклееными в корпус телефона-трубки, затем монтажным проводом они соединяются с минусом плат.

Д901, Д902, возможно также использовать стабилитроны типа Д814Д, но в результаты получатся хуже. Стабилитрон КС 147 можно заменить на КС 133, или другой на 3-5 вольт. Транзисторы КТ 315 с любым буквенным индексом, можно КТ312, КТ3102 или даже МП35-37. Транзисторы VT5 VT6 можно заменить на кремниевые соответствующей структуры, но в этом случае вместо диода Д9 (VD4) потребуются два последовательно включенных КД503. Транзистор КТ608 передатчика можно заменить па КТ603.

Дроссель L1 намотан на постоянном резисторе МЛТ 0,5 сопротивлением более 50 ком (220К), проводом ПЭВ 0,12 - всего 80-100 витков до заполнения. Микрофон Ml - любой от телефона-трубки или магнитофона, динамик В1 тоже от телефона-трубки. Переключатель режимов "прием-передача" S2 - П2К, он располагается в верхней части корпуса-трубки, вблизи от места крепления антенны. Выключатель S1 совмещен с резистором R13.

Конструкция и параметры контурных катушек L2 и L3 зависят от выбранного диапазона работы радиостанции. В нашей местности наиболее свободным оказался радиовещательный УКВ ЧМ диапазон 88-108 мгц (работает всего одна местная радиостанция, довольно слабая), в тоже время 64-73 мгц занят основательно (четыре радиостанции), по этому выбран 88-108 мгц.

Для него катушки бескаркасные, наматываются на винте М3 проводом ПЭВ 0,43, всего по 6 витков. Затем , после намотки и разделки выводов винты из катушек вывинчиваются.

Если нужен диапазон 64-73 мгц наматывайте по 10 витков. Радиостанции были испытаны и в диапазоне 31 мгц (большинство недорогих комнатных радиотелефонов работают на этой частоте), для этого катушки наматывались на подстроечных ферритовых стержнях длиной 12 мм и диаметром 2,6 мм. Провод ПЭВ 0,31, всего по 12 витков. Возможна работа и на разнесенных частотах, когда передатчик, например работает на 100 мгц, а приемник на 31 мгц (соответственно у другой радиостанции - передатчик на 31 мгц, а приемник на 100 мгц).

Настройку удобно делать раздельно для передатчика и приемника. Передатчик обычно функционирует сразу-же после включения (если нет ошибок в монтаже и детали исправны), и настройка сводится к настройке его на нужную частоту и установке такой обратной связи, при которой излучение максимально.

Удобно пользоваться контрольным радиоприемником (УКВ ЧМ радиовещательным), поймайте на контрольный приемник сигнал передатчика, и затем подстраивая С8 и С9 добейтесь максимальной дальности приема (если поймать сигнал приемником не удается подстройте L2 сжав или раздвинув её витки), затем настройте приемник в незанятый участок шкалы и подстройкой L2 (путем сдвигания или раздвигания витков) добейтесь приема сигнала передатчика на контрольный приемник.

Роль контрольного приемника может выполнять и уже настроенный приемный тракт. Его настройка еще проще. УЗЧ по такой схеме, обычно функционирует сразу-же, дело только за искажениями. Установить его режим можно подобрав R14 до получения половины напряжения питания на эмиттерах VT5 VT6. Ток покоя 2мА можно установить подбором R15. Теперь установите R13 в верхнее

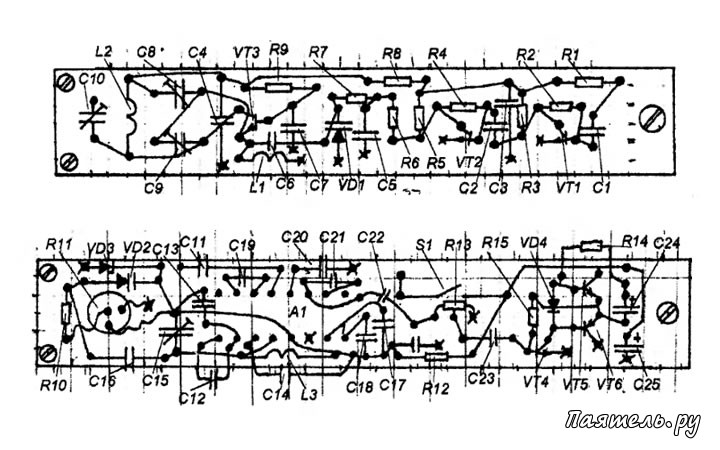

Простая схема УКВ-ЧМ РадиостанцииПечатные платы сделаны по двухстороннего фольгированного стеклотекстолита толщиной около 1,5 мм. На рисунке 2 показаны монтажные схемы плат. Монтаж двухсторонний. Медное покрытие со стороны расположения деталей не вытравливается, оно соединяется С общим проводом.

Все отверстия, не помеченные крестиками зенкуются, а монтажная разводка делается с противоположной стороны платы (на рисунке показаны платы со стороны разводки). При монтаже в точках не помеченных крестиками выводы деталей просовываются а них и паяются к печатным проводникам разводки, в точках помеченных, вывод паяется к медному покрытию со стороны деталей.
