Схема супер гетеродинного радиотракта

Категория: Радиоприемники
Схема супер гетеродинного радиотракта

Главные достоинства этого тракта - простая элементная база, одинаковые резонаторы, высокая чувствительность, отсутствие модуляции. Описываемым ниже тракт, так же использует не модулированное ВЧ излучение передатчика, но его приемник выполнен на специализированной микросхеме К174ХА26. В результате приемник получается более устойчивый и менее подверженный влиянию внешних емкостей (чувствительный УЗЧ тракта прямого преобразования требует тщательного экранирования, поскольку он так же чувствителен и к наводкам через емкость рук).


Но при этом элементная база усложняется, требуется К174ХА26. резонаторы, отличающиеся на 465 кГц и пьезофильтр.

Принципиальная схема приемного тракта показана на рисунке 1. Включение микросхемы К174ХА26 несколько отличается от типового, во-первых она работает не в тракте второй ПЧ. а непосредственно на 27 МГц, во-вторых система шумопонижения, которая встроена в микросхему, используется как детектор наличия несущей, как выключатель исполнительного устройства.

Система шумопонижения использует сигнал с выхода детектора (вывод 10). При отсутствии сигнала от передатчика на этом выводе присутствуют высокочастотные шумы, которые детектируются диодом VD1 и поступают на внутренний усилитель и триггер микросхемы.

В результате этот триггер открывает транзисторный ключ и замыкает вывод 16 на общий провод (по внутренним цепям микросхемы).

В типовом включении этот вывод должен закорачивать вход УЗЧ, здесь он блокирует мультивибратор на D1. При приеме сигнала от передатчика высокочастотные шумы отсутствуют и вывод 16 оказывается в высокоомном состоянии. В результате С15 заряжается через R9 и мультивибратор спускается, а из пьезоизлучателя В1 раздается звук.

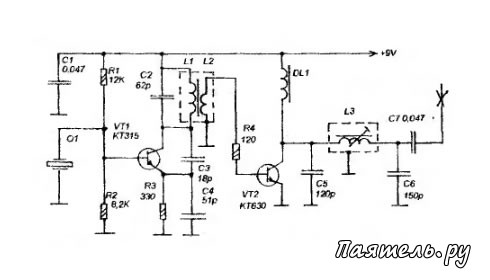

Рис.2
Схема супер гетеродинного радиотрактаПередатчик (рисунок 2) двух-каскадный, задающий генератор сделан на транзисторе VT1, усилитель мощности на VT2. Модуляции нет, приемник реагирует на несущую.

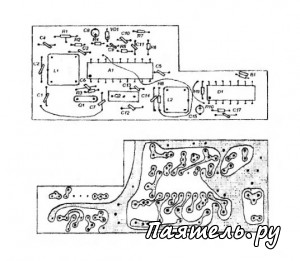

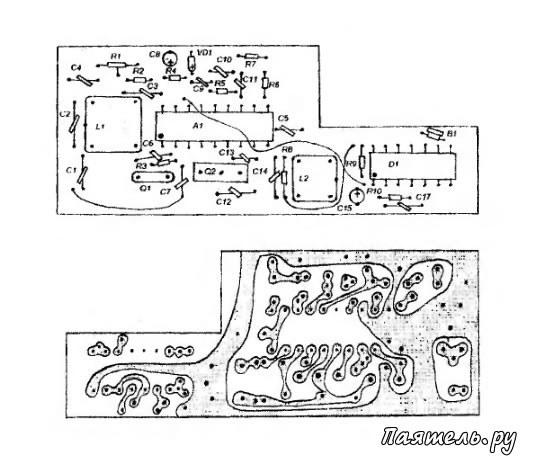

Для намотки катушки L1 приемного тракта используется каркас с сердечником от контурной катушки модуля цветности телевизора УС ЦТ, от него и экран. L1 содержит 9 витков ПЭВ 0,31. На таких же каркасах намотаны все катушки передатчика (кроме дросселя). L1 передатчика содержит 7 витков. L2 - 4 витка, L3 - 8 витков. Провод ПЭВ 0,31. Дроссель DL1 намотан на резисторе МЛТ 0.5, он содержит 100 витков провода ПЭВ 0.12.

Катушка L2 приемника имеет каркас и сердечник от контура ПЧ радиовещательного приемника с ПЧ 465 кГц. Она содержит 70 витков ПЭВ 0,12. Кварцевый резонатор Q1 передатчика должен быть на частоту несущей (например 27,12 МГц), резонатор Q1 приемника на частоту, отличную на 465 кГц (например 27,585 МГц). Пьезофильтр Q2 - ФП1П60-02 на 465 кГц.

Схема супер гетеродинного радиотракта
