Схема УКВ-ЧМ Радиопередатчика

Схема УКВ-ЧМ Радиопередатчика

В силу географического расположения в некоторых населенных пунктах может быть затруднен или невозможен прием радиовещания в диапазоне 65...74 МГц. Описываемый передатчик предназначен именно для таких населенных пунктов. Передатчик работает с частотной модуляцией в диапазоне частот 70...74 МГц, на выбор диапазона оказало влияние то, что большинство приемников отечественного производства имеют диапазон 65...74 МГц, а большинство импортных имеют либо один обзорный диапазон 65... 108 МГц, либо два диапазона 65...74 МГц и 88...108 МГц.


Принцип работы радиопередатчика

В схеме нет дефицитных элементов и кварцевых резонаторов. Низкочастотный сигнал поступает на вход низкочастотного модулирующего усилителя на операционном усилителе А1 — КР140УД708. Резисторы R3 и R4, включенные в цепи ООС определяют коэффициент усиления ОУ. Подбором номинала R4 можно установить необходимую девиацию частоты (за счет изменения коэффициента усиления ОУ). Резисторы R5 и R6 обеспечивают питание ОУ от однополярного источника.

С выхода А1 усиленное напряжение ЗЧ поступает на варикап VD1, при помощи которого производится частотная модуляция. Цепочка R1 С8 представляет собой ФНЧ, препятствующий прониканию ВЧ напряжения в низкочастотный тракт.

На транзисторе VT1 выполнен задающий генератор, частота определяется контуром L1 С10 С6 VD1, в состав которого входит варикап. Конденсатор С9 служит для установления оптимальной связи между этим контуром и транзистором задающего генератора. При помощи подстроенного конденсатора С10 можно устанавливать несущую частоту генератора в пределах 70...74 МГц.

В коллекторной цепи транзистора VT1 включен контур L3C13, настроенный на частоту несущей. Далее, через последовательный контур С14 L4 сигнал поступает на усилитель мощности, выполненный на транзисторе VT2. На базу этого транзистора через заградительный дроссель L5 поступает напряжение смещения от температурно-зависимого делителя R9 R10 R11. В результате усилитель работает в классе АВ, и обеспечивается температурная стабильность выходного каскада.

На коллекторе транзистора VT2 выделяется высокочастотное напряжение, которое через согласующий фильтр поступает в антенну. Выход передатчика согласован на 75-омную нагрузку.

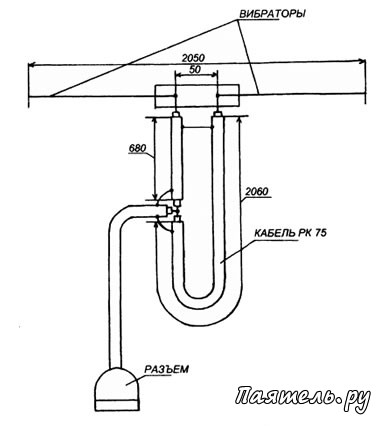

Рис.2
Схема УКВ-ЧМ РадиопередатчикаКонструкция антенны показана на рисунке 2. В передатчике можно использовать подстроечные конденсаторы типа КПК с керамическим диэлектриком. Конденсаторы С1-С5 — Н-70.

В задающем генераторе можно использовать транзистор типа КТ904 или КТ606 (2Т904, 2Т606), в усилителе мощности транзистор типа КТ904 или КТ907 (2Т904, 2Т907). Варикап VD1 — КВЮ9, но можно использовать КВ1Ю, КВ121, КВ122, KB 123 с любым буквенным индексом. ОУ КР140УД708 можно заменить на КР140УД608 (а также К140УД7 или К140УД6).

Все резисторы типа МЛТ соответствующей мощности, терморезистор типа КМТ-1. Х1 — 75-омный ВЧ разъем типа СР75-15.

Все катушки кроме L2 и L5 бескаркасные, наматываются проводом ПЭВ 0,9. L1 содержит 8 витков, её внутренний диаметр равен 5 мм, а длина намотки 7,2 мм. Катушка L3 имеет 12 витков, её внутренний диаметр 5 мм, длина 10,8 мм. Катушки L4 и L7 одинаковые, имеют по 8 витков, внутренний диаметр 6 мм, длина намоток по 7,2 мм. Катушка L6 — 5 витков, внутренний диаметр 5 мм, длина намотки 4,5мм. L2 — дроссель типа ДМ-06 на 4 мкГн, катушка L5 — также дроссель, она намотана на резисторе МЛТ 0,5 сопротивлением более 100 кОм, содержит 50 витков провода ПЭВ-0,12, намотанных виток к витку.

Монтаж ВЧ-части передатчика ведется частично объемным способом, и частично используя контактные площадки, вырезанные на листовом фольгированном материале, из которого выполнена плата. К монтажу НЧ-части особых требований нет.

Корпус представляет собой короб, спаянный из листовой жести или латуни, разделенный жестяными или латунными перегородками на четыре отсека.
Транзисторы VT1 и VT2 вставлены в отверстия в печатной плате, на резьбовые участки их корпусов должны быть установлены небольшие радиаторы. К радиатору VT2 крепится терморезистор R11.

Настройка

Для настройки передатчика требуется волномер и диэлектрическая отвертка. Расположите антенну волномера параллельно одному из вибраторов антенны передатчика на расстоянии около 10 см. Вращая роторы С9, С12-С17 добейтесь отдачи максимальной мощности. Далее подстройкой С10 настройте передатчик на нужную частоту. Затем подстройте С9 по максимуму показаний индикатора волномера. Затем немного подстроить С12-С17 до получения максимальной мощности (по показаниям индикатора волномера).

При испытании передатчика была достигнута дальность приема 1 км.
