Микросхема К174ХА42А (полный аналог КС1066ХА1) отличается от своих предшественников (К174ХА34, КХА058) тем, что может работать не только к тракте УКВ ЧМ радиовещательного приемника, но и в тракте связного приемника, при соответствующем изменении емкостей конденсаторов, работающих в активных фильтрах ПЧ она переходит в узкополосной режим работы с ПЧ равной 3 кГц. В результате получается, что разница между частотой несущей и частотой гетеродина получается всего 3 кГц. На такую величину можно сдвинуть частоту кварцевого резонатора при помощи последовательной LC-цепи.


Это позволяет построить радиостанцию, в которой приемный и передающий тракты используют один и тот же генератор, как задающий генератор для передатчика, и как гетеродин для приемного тракта. При этом используется всего один общий кварцевый резонатор (если радиостанция одноканальная).

Технические характеристики:

Класс излучения.......................................F3E
Мощность передатчика ..................... 0.2Вт.
Чувствительность приемника.........0,5 мкВ.
Ток потребления (дежурный прием / передача) не более ................. 7 mА/ 60mА.

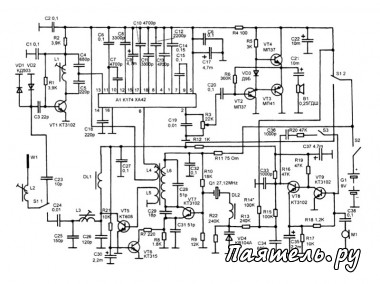

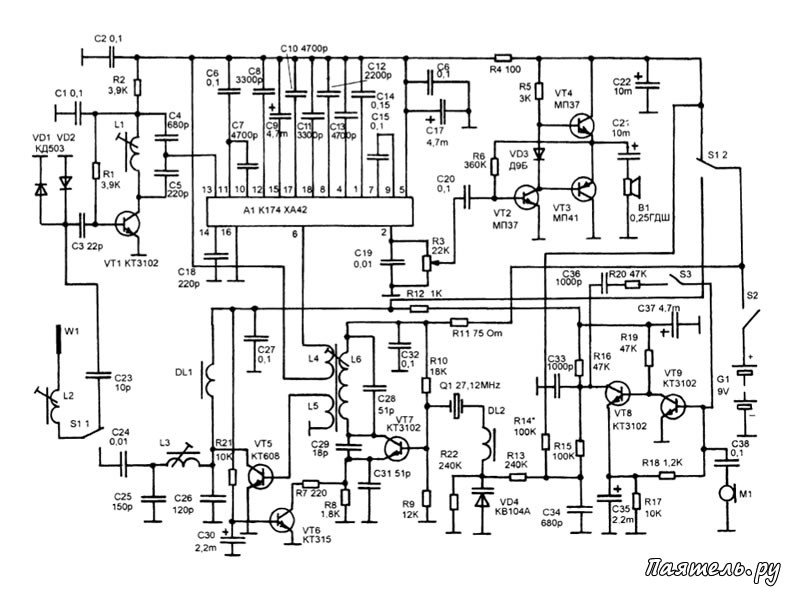

Принципиальная схема такой радиостанции показана на рисунке. Режимы "прием-передача" переключаются переключателем S1, он показан в положении "прием". В этом режиме сигнал от антенны поступает на вход УРЧ на VT1, на входе которого нет контура. Единственный входной контур есть в коллекторной цепи VT1.

Далее следует микросхема А1, которая включена в режиме узкополосного тракта, и содержит весь тракт : преобразователь, УПЧ, система сжатия девиации, частотный детектор, система шумоподавления, выходной УЗЧ. На её выходе включен регулятор громкости на R3, и далее простой двухкаскадный УЗЧ на VT2-VT4.

Гетеродин и задающий генератор, в одном лице, сделан на транзисторе VT7. В режиме приема напряжение на базу ключа VT6 не поступает и он закрыт. В результате сопротивление в цепи эмиттера VT7 велико и генератор работает в маломощном экономичном режиме. Сигнал от него поступает в гетеродинную цепь А1 через катушку L4. Частота гетеродина определяется частотой резонанса Q1 и цепью сдвига этой частоты — DL2 VD4. Степень сдвига в режиме приема зависит от сопротивления R14, и устанавливается при настройке.

При передаче S1 переводится в противоположное положение и питание от приемного тракта отключается и переключается на выходной каскад передатчика на VT5 и микрофонный усилитель VT8, VT9. При этом на базу VT6 через R21 поступает отпирающее напряжение, VT6 открывается и включает параллельно резистору R8 дополнительный R7.

Сопротивление в эмиттерной цепи VT7 резко уменьшается, а с ним и ООС, и сигнал на выходе генератора на VT7 значительно возрастает, — становится достаточным для раскачки выходного каскада на VT5. В тоже время напряжение на R14 не поступает и частота сдвига резонанса Q1 всецело зависит от уровня постоянной составляющей на коллекторе VT8. Таким образом, при правильном выборе сопротивления R14 при переходе на прием частота генератора сдвигается на 3 кГц, обеспечивая точную настройку приемного тракта на сигнал передатчика частотой 27,12 МГц.

S2 - выключатель питания, S3 — кнопка вызова. Транзисторы КТ3102 можно заменить на КТ315, транзистор КТ608 — на КТ603, КТ630, транзисторы МП37 на МП35-МП38. транзистор МП41 — на МП39-МП42. Варикап КВ104 можно заменить на КВ109, КВ102, КВ121.

Динамик — любой малогабаритный, микрофон М1 — динамический от китайского телефона-трубки, или динамический капсюль от малогабаритных наушников для аудиоплеера. Антенна — телескопическая от радиовещательного приемника, с максимальной длиной 600-750 мм.

Все катушки намотаны на каркасах от модулей СМРК телевизоров типа УСЦТ. Намотка ведется проводом ПЭВ 0,31 ... ПЭВ 0,43. L1 содержит 6,5 витков, L2 — 18 витков. Катушки L4, L5, L6 намотаны на одном каркасе. L6 содержит 8 витков, L4 - 1 виток, L5 - 5 витков (сначала наматывается L6, а затем на нее L5, затем L4). Дроссели DL1 и DL2 готовые типа ДМ-01 на 20-30 мкГн.
