Схема карманного стереоприемника

Категория: Радиоприемники

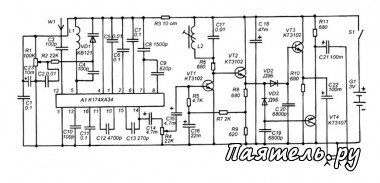

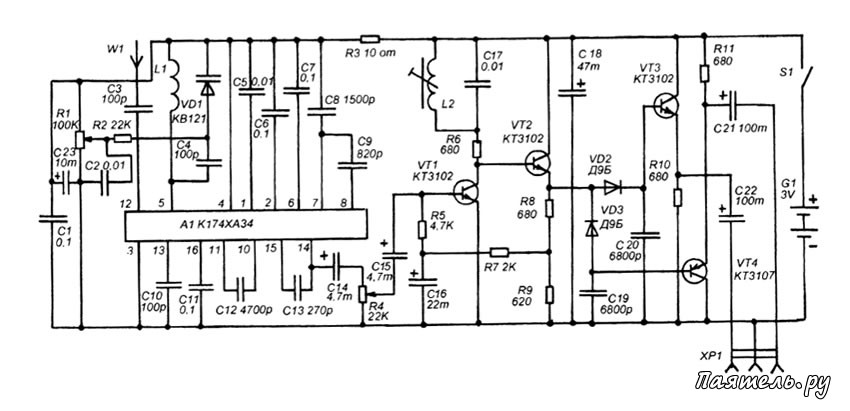

Схема карманного стереоприемника

Приемник предназначен для приема передач стереофонических и монофонических УКВ ЧМ радиовещательных станций, работающих в УКВ ЧМ диапазоне 63-74 МГц. И воспроизведения их на головные телефоны. Входной сигнал от антенны, роль которой выполняет отрезок монтажного провода произвольной длины, поступает на вход УРЧ микросхемы К174ХАЗЧ без входного контура. Микросхема К174ХАЗЧ содержит полный тракт УКВ ЧМ приемника (без УНЧ и стереодекодера) выполненный по однокристальной технологии.


Тракт работает с низкой ПЧ (около 70 кГц), что дает возможность в качестве резонансных элементах в тракте ПЧ использовать активные RC-фильтры, внешними элементами которых являются только конденсаторы, а также отказаться от входного контура, поскольку, при столь низкой ПЧ, почти равной девиации частоты, паразитный зеркальный канал приема не оказывает существенного влияния на качество приема, так же как это происходит в приемнике прямого преобразования.

Для снижения нелинейных искажений демодулированного сигнала, являющихся результатом работы с такой низкой ПЧ в микросхеме имеется система сжатия девиации частоты. Настройка на станцию осуществляется только одним гетеродинным контуром L1 С4 VD1, который перестраивается варикапом VD1 при помощи переменного резистора R1, изменяющего обратное напряжение, приложенное к переходу варикапа.

Низкочастотный сигнал выделяется на выводе 14 микросхемы и поступает через регулятор громкости R4 на вход усилителя КСС (комплексного стереосигнала), выполненного на транзисторах VT1 и VT2. Поднесущая частота КСС выделяется контуром L2C17, настроеным на частоту 31,25 кГц. Усилитель КСС охвачен глубокой ООС по постоянному току через резисторы R5 и R7 и конденсатор С16.

Благодаря этой связи режим работы обеих каскадов усилителя и выходных эмиттерных повторителей устанавливается автоматически. С выхода усилителя КСС с восстановленной поднесущей поступает на вход полярного детектора, выполненного на двух германиевых диодах VD2 и VD3. Поднесущая частота подавляется конденсаторами С19 и С20. Эмиттерные повторители на транзисторах VT3 и VT4 служат для усиления по мощности низкочастотных сигналов стереоканалов для подачи их на наушники (используются наушники от аудиоплеера).

Базовые токи транзисторов VT3 и VT4 протекают через диоды полярного детектора, в результате на них возникает небольшое напряжение смещения, которое сдвигает сигнал в наиболее линейный участок характеристики диодов и существенно понижает КИИ, возникающие при декодировании стереосигнала. Кроме того такое построение схемы дает возможность исключить переключатель "моно-стерео" (при приеме "моно" схема декодера работает как У 34, а на оба эмиттерных повторителя поступает моносигнал.

Приемник собран на одной печатной плате из одностороннего фольгированного материала (стеклотекстолита, гетинакса). В качестве элементов питания используются два элемента типа "A316" ("АА"), включенных последовательно. Работоспособность сохраняется при снижении напряжения питания до 2,5В, но ухудшается чувствительность. Корпус взят готовый, — пластмассовая прямоугольная коробка размерами 140x40x25 мм, но можно использовать любой подходящий корпус.

В нем располагается плата и источник питания. Резистор регулировки громкости установлен на верхнем торце корпуса. Переменный резистор регулятора громкости R4 типа СП3-9 или другой малогабаритный сопротивлением 4,7-47 К. Резистор настройки R1 — многооборотный переменный резистор типа СП3-3б фиксированной настройки от телевизора типа УСЦТ с выдвигающимся модулем настройки, резистор удобен тем, что он имеет собственную шкалу.

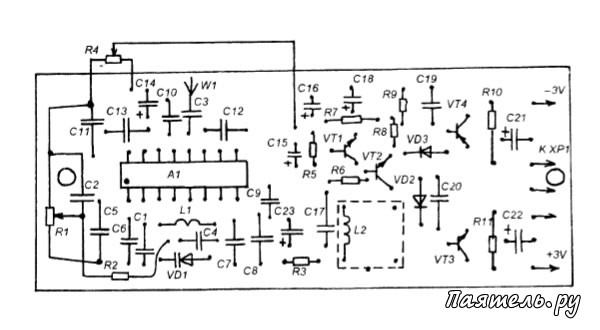

Монтажная схема
Схема карманного стереоприемникаВ корпусе пропилена щель по форме корпуса этого резистора с прямоугольным расширением под ручку настройки резистора. Затем резистор в эту щель туго вставлен и приклеен при помощи эпоксидного клея. Это наиболее простой способ изготовления шкалы, но не исключен и какой-то другой, обеспечивающий более эстетический вид передней панели приемника.

В качестве выключателя питания используется миниатюрный пластмассовый тумблер зарубежного производства, но будет удобнее, если выключатель питания объединить с разъемом для подключения наушников, например, если будет использован не миниатюрный штеккер от аудиоплеера, как в авторской конструкции, а стандартный низкочастотный 5-ти штырьковый разъем, между двумя штырьками вилки можно будет сделать перемычку, а эти же два гнезда розетки включить в разрыв питания. В этом случае при отключении стереотелефонов питание также будет отключаться.

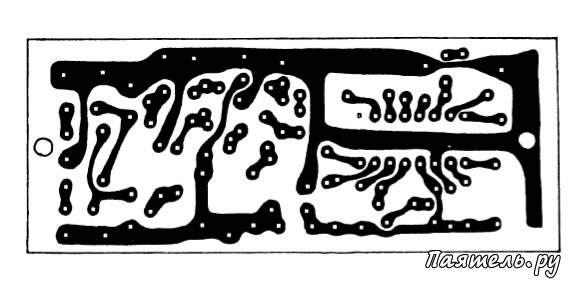

Разводка печатной платы
Схема карманного стереоприемникаВсе резисторы и конденсаторы должны быть малогабаритными. Варикап КВ121 можно заменить на КВ109, КВ104, КВ102. Транзисторы КТ3102 можно заменить на КТ315, а КТ3107 — на КТ361. Диоды Д9 могут быть с любым буквенным индексом.

Катушка L1 не имеет каркаса, она предварительно наматывается на оправке диаметром 3 мм , в качестве которой удобнее всего использовать хвостовик сверла такого диаметра. После намотки сверло извлекается и на плату устанавливается получившаяся медная пружинка. Намотка проводом ПЭВ 0,31 (0,3-0,5), число витков 7. Катушка L2 намотана на пластмассовом каркасе с ферритовым подстроечным сердечником и экраном от субмодуля радиоканала СМРК телевизора 3-УСЦТ (каркас четырехсекционный). Всего 240 витков провода ПЭВ 0,06-0,1 (по 60 витков в одну секцию).

Если такой каркас достать нет возможности можно в качестве каркаса использовать отрезок ферритового стержня от магнитной антенны AM радиоприемника диаметром 8 мм и длиной 15 мм. На этот отрезок надевается склеенная из тонкого ватмана гильза, которая должна перемещаться по нему с трением. Число витков L2 в этом случае будет 130-150.

Катушку L1 настраивают путем сжимания и растягивания, таким образом, чтобы приемник принимал все радиостанции, работающие в УКВ ЧМ диапазоне (63-74 МГц). Контур L2C17 настраивают при помощи генератора на частоту 31,25 кГц. Но можно поступить иначе, при приеме стереопрограммы нужно подключить вольтметр переменного тока или осциллограф на точку соединения этого контура и R6 и настроить катушку наблюдая за показаниями вольтметра или осциллографа таким образом, чтобы контур на частоте 31,25 кГц вошел в резонанс. Можно производить настройку и на слух по максимальному проявлению стереоэффекта.

Режим работы по постоянному току микросхемы устанавливать не нужно. Режим всего низкочастотного тракта устанавливается автоматически (гальваническая связь между всеми каскадами), нужно только подобрать сопротивление резистора R7 таким образом, чтобы напряжение на эмиттере VT2 было равно половине напряжения питания (в данном случае 1,5В).

Если в процессе настройки выяснится, что имеют место искажения ЗЧ сигнала, вызванные перегрузкой ЗЧ, нужно уменьшить емкость С11, либо вообще его отключить.
