Схема СВ-Радиостанции 27 МГц

Категория: Радиостанции
Схема СВ-Радиостанции 27 МГц

При конструировании комплекта, состоящего из относительно простых радиостанций, работающих в диапазоне 27 МГц, возникает проблема с тем, как лучше организовать абонентскую систему вызова. Первое что приходит в голову, - сделать несколько каналов приема. Но это требует выполнения схемы синтезатора частоты или подбора значительного числа пар кварцевых резонаторов с разносом по частотам на значение ПЧ.


В первом варианте нужно использовать специализированные микросхемы, которые не всегда есть в наличии, либо строить схему на микроконтроллере или цифровой россыпи, что сильно усложняет схему. Во втором случае, - очень трудно найти требующиеся резонаторы.

В результате был выбран третий подход, - все радиостанции комплекта работают на одной частоте, но каждая обладает своим индивидуальным абонентским номером вызова. А в качестве генератора и дешифратора номера вызова использовать телефонные микросхемы, предназначенные для аппаратов с тональным набором.

Передатчик радиостанции.

Передатчик рассчитан на работу на 75-омную нагрузку, при питании от аккумулятора напряжением 13,5V он развивает мощность 3 W. Ток потребления при передаче около 550-600mA. Работает передатчик на частоте 27,12 МГц.

Конструктивно схема передатчика размещена в двух узлах, - в основном корпусе расположен высокочастотный узел передатчика, реле управления, клеммы для подключения источника питания и антенны, а так же, схема приемного тракта. Схема тонального вызова, модулятора, а так же, микродинамик приемного тракта расположены в тангете, собранной в корпусе телефонного аппарата - трубки.

Рассмотрим схему. Высокочастотная часть схемы передатчика состоит из задающего генератора, выполненного на транзисторах VT1 и VT2 и усилителя мощности на VT3. Транзисторы VT1 и VT2 включены по составной схеме, в результате мощность радиочастоты на коллекторе VT2 достигает 0,3-0,5W. В принципе, если такой мощности достаточно, то ВЧ напряжение с коллектора VT2 можно подать в антенну через согласующий контур и тем и ограничиться.

Ток потребления каскадом на VT1 и VT2 около 50-55 mА. Для увеличения мощности до 3-3,5W служит каскад усиления мощности на транзисторе VT3 ВЧ напряжение на него поступает от задающего генератора через согласующий контур L3-C14. Выходной сигнал через согласующий контур С17, C16, С18, С19 поступает в антенну. Антенной служит луч длинной 5 метров с противовесом. Конечно, можно использовать и другую антенну, например, промышленного изготовления.

Частота генератора задается кварцевым резонатором Q2. Она должна соответствовать частоте выбранного канала, на которой будут работать радиостанции комплекта Используя несколько резонаторов (если есть), например, два или три, можно организовать двух или трехканальную работу, включая работу на разнесенных частотах приема и передачи.

Источником модулирующего сигнала служит импортный электретный микрофон М1 (от телефона трубки). Его чувствительность можно установить подстроечным резистором R4. Основное усиление НЧ сигнала возложено на операционный усилитель А1. Его коэффициент усиления можно установить подбором сопротивления резистора R8.

Напряжение с выхода А1 поступает на модулятор на варикапе VD2 и катушке L1. Оптимальный режим модуляции можно установить подстройкой конденсатора С9 и катушки L1. Для генерации кодов вызова используется микросхема D1 - КР1008ВЖ16, она представляет собой генератор тонального набора телефонного аппарата.

Если нужно адресовать вызов одному из абонентов, нужно на клавиатуре нажать соответствующую кнопку, подписанную номером присвоенным данному абоненту. При этом на выводе 12 D1 возникнет двухчастотное НЧ напряжение, несущее информацию о номере вызываемого абонента, и через подстроечный резистор R3 и конденсатор С5 это напряжение поступит на вход операционного усилителя А1. Уровень вызывного сигнала устанавливают подстроечным резистором R3.

Клавиатура используется готовая, от телефона - трубки.

Кнопка S1 служит для включения режима передачи, она расположена сбоку телефонной трубки - тангеты. При передаче её нужно удерживать в нажатом состоянии. При этом поступает ток на реле К1, которое подает питание на задающий генератор, модулирующую схему и схему вызова, а так же, отключает антенный вход и питание приемного тракта.

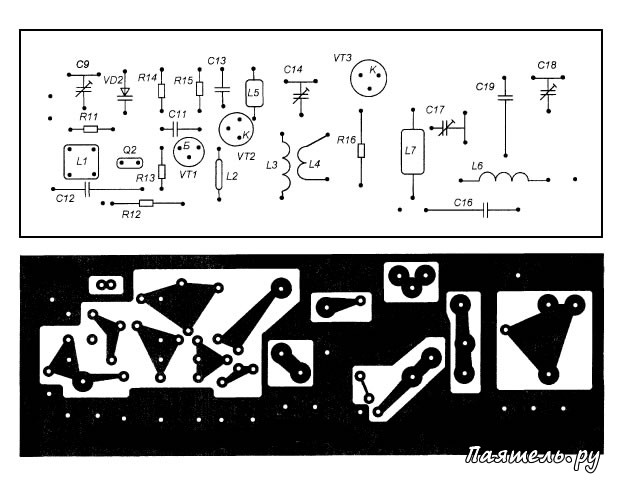

Печатная плата высокачастотного узла передатчика
Схема СВ-Радиостанции 27 МГцСхема передатчика выполнена на двух платах. На одной расположен высокочастотный участок (транзисторы VT1-VT3). Эта плата размещена в основном корпусе. Плата со схемой на D1 и А1 расположена в корпусе телефона - трубки. От этого же телефона-трубки используется клавиатура, электретный микрофон и микродинамик для приемного тракта (показан на схеме приемного тракта).

Печатные платы сделаны из фольгировнного стеклотекстолита. Расположение дорожек одностороннее. На рисунках плат показана только область монтажа. Реальные платы больше, так как нужно сделать по краям допуски для крепления их в корпусах. Особенно это важно в отношении низкочастотной платы, которая располагается в корпусе телефонного аппарата - трубки.

Прежде чем делать эту плату нужно изучить геометрические размеры внутренней части корпуса телефона-трубки, затем нарисовать на бумаге контуры платы с отметками расположения крепежных отверстий. Отсканировать в какой-то графический редактор. После этого выбрать оптимальное место для расположения монтажа и вставить в него заранее отсканированный рисунок печатных дорожек.

Перевод на текстолит и изготовление плат, - любым доступным способом. Например, можно наложив «распечатку» на фольгу заготовки кернером разметить точки расположения отверстий, а затем нарисовать дорожки перманентным маркером.
