Схема маломощной радиостанции

Категория: Радиоприемники
Схема маломощной радиостанции

Для пользования этой радиостанцией не требуется никаких разрешений или согласований Мощность её передатчика не превосходит мощности радиоуправляемой игрушки, а дальность действия не более 200 метров. Однако, и такая игрушка может быть тоже весьма полезной. При минимальных затратах деталей и времени на изготовление, комплект из двух таких радиостанций может обеспечивать уверенную связь между едущими по трассе друг за другом автомобилями, на небольшой стройке, автостоянке, рынке, а так же, для связи между двумя соседними помещениями (через стенку) или между двумя домами (через двор, по прямой видимости).

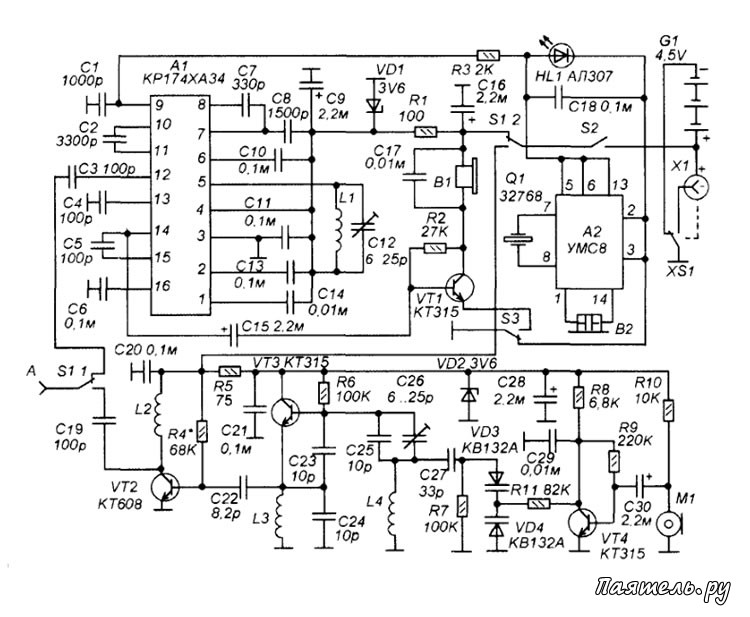

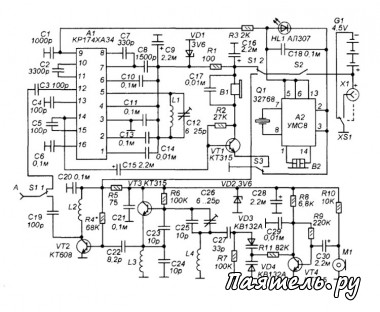

Принципиальная схема радиостанции показана на рисунке 1. Работает она на частоте в диапазоне 27 МГц (или рядом). Частоты передающего и приемного тракта установлены параметрическим способом и кварцевыми резонаторами не стабилизированы. Следует заметить, что это имеет смысл только в маломощных средствах радиосвязи, с небольшим радиусом действия

Приемник выполнен на микросхеме КР174ХА34 по типовой схеме без входного контура. Частота настройки задана контуром. L1-C12. Низкочастотный усилитель мощности сделан по однокаскадной схеме на одном транзисторе VT1. Его выходная мощность около 10 mW. а нагружен он на микродинамик В1 от электронного телефонного аппарата. Питается приемный тракт от параметрического стабилизатора на стабилитроне VD1.

Необычным способом выполнена схема вызова. Переключатель S3 служит для переключения между вызывным сигнализатором на микросхеме А2 и УНЧ на VT1. В режиме ждущего приема S3 находится в положении, показанном на схеме. При приеме сигнала от передатчика другой радиостанции (даже не модулированного) на выводе 9 А1 возникает напряжение, задача которого включить светодиод HL1, служащий индикатором настройки.

На светодиоде падает напряжение около 1,8V. И это напряжение служит источником питания музыкального синтезатора А2. нагруженного на пьезоэлектрический звукоизлучатель В2. Поэтому, при включении другой радиостанции на передачу, и приеме её сигнала этой, музыкальный синтезатор А2 начинает воспроизводить некоторую мелодию, которая числится первой в его репертуаре. Это и служит сигналом вызова. Для того чтобы перейти на рабочий прием нужно переключить S3. При этом питание от синтезатора А2 отключится, но включится усилитель на VT1. Для переключения режимов приема и передачи служит двойной переключатель S1. Он переключает антенну и питание, а на схеме показан в режиме - прием

Передатчик выполнен на трех транзисторах VT2-VT4. Источником звукового напряжения служит электретный микрофон М1. Это малогабаритный конденсаторный микрофон со встроенным усилительным каскадом. Такие микрофоны используются как встроенные в портативных магнитофонах и диктофонах, а так же, в электронных телефонных аппаратах. Питание на микрофон подается через R10, этот же резистор служит и нагрузкой встроенного усилителя микрофона. Дополнительное усиление создает каскад на транзисторе VT4.

Затем следует частотный модулятор на двух варикапах VD3 и VD4. Они входят в состав контура L4-C25-C26-C27-VD3-VD4, от каторого зависит частота генерации задающего генератора на транзисторе VT3.

Нагрузкой задающего генератора является дроссель L3, с которого через разделительный конденсатор С22 ВЧ-напряжение поступает на усилитель мощности на транзисторе VT2. Его нагрузка, - дроссель L2 и антенна Питание задающего генератора и модулятора стабилизировано параметрическим стабилизатором на VD2, а выходной каскад на VT2 питается не стабилизированным напряжением. Поэтому, от изменения напряжения питания меняется только мощность излучения, а частота настройки передатчика почти не меняется.

Питается радиостанция от квадратной гальванической батареи напряжением 4,5V. Возможно питание от сетевого источника напряжением 5-6V. подключаемого через гнездо Х1 (XS1 в составе этого гнезда, при включении штекера он выключает батарею питания). Выключатель S2 - выключатель питания.

Большинство деталей радиостанции расположено на печатной плате из фольгированного стеклотекстолита. Печатная плата сделана кустарным способом, - на заготовке с рассверленными отверстиями нарисована печать нитроэмалью, при помощи заточенной спички. Травление в растворе хлорного железа. После травления нитроэмаль смыта ацетоном. Переключатели расположены за пределами платы St - тумблер на два направления, S3 и S2 такие же тумблеры, но у них используется только одно направление.

К разъему Х1 можно подключать антенны двух типов, - телескопический штырь максимальной длины 50см или отрезок монтажного провода максимальной длины 2.5 метра. Первый случай годится для портативного применения (дальность не более 150-200 метров). Второй случай более интересен в стационарном режиме работы, при питании от сетевого адаптера. Более длинная антенна и наличие хорошего заземления (электросеть) позволяет, при благоприятных условиях, обеспечить дальность связи до 1000 метров.

Музыкальный синтезатор УМС8 можно взять с любой последней цифрой, - она означает только то, какие в нем мелодии.Для А1 нужен резонатор на 32768 Гц, например часовой. Звукоизлучатель В2 - любой пьезоэлектрический, например, от мультиметра или цифровых часов, телефона-трубки Излучатель от кварцевого будильника не подходит, потому что они обычно электромагнитные. Проверить пьезоэлектрический излучатель или электромагнитный можно измерив его сопротивление (у пьезоэлектрического сопротивление бесконечно велико, как у керамического конденсатора).

Транзисторы КТ315 заменимы любыми аналогичными импортными или отечественными КТ608 можно заменить транзистором КТ603. Стабилитроны импортные. маркированы «3V6» (3,6V напряжение стабилизации), В1 - малогабаритный динамик от телефонного аппарата, его сопротивление 16 Ом. Подойдет любой другой от 8 до 100 Ом. Микрофон М1 - электретный двухвыводный, от магнитофона или телефонного аппарата (не спутайте с угольным) При подключении соблюдайте полярность («+» к R10).

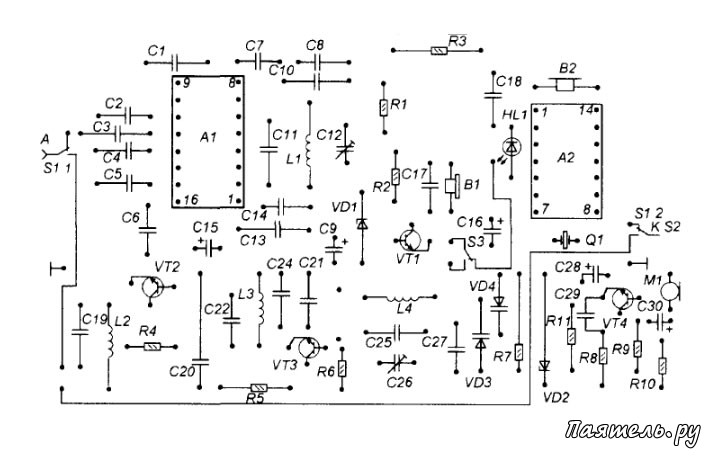

Монтажная схема устройства
Схема маломощной радиостанцииВарикапы можно заменить практически любыми, но может потребоваться подбор емкости С27 по наилучшему качеству звука при приеме на другую радиостанцию. Все катушки, - готовые дроссели, L1 и L4 -индуктивностью 1 мкГн, L3 - 500 мкГн, L2 - 100 мкГн. Можно сделать их самостоятельно, намотав на высокоомных резисторах или ферритовых стержнях, рассчитав число витков по одной из известных формул. Конденсаторы С12 и С26 подстроечные керамические.

Налаживание начинают со схемы передатчика К его выходу нужно подключить частотомер. способный измерять частоту до 30 МГц. Подстройкой С26 нужно вывести передатчик на частоту около 27 МГц. Затем подключите ВЧ-вольтметр и подберите сопротивление R4 так, чтобы получить максимальную величину выходного напряжения ВЧ, но без нагревания транзистора VT2. Затем, вместо частотомера подключите антенну и включите вторую радиостанцию на прием. Подстройте С12 так, чтобы поймать сигнал передатчика Повторите настройку приемника по наибольшей дальности приема.

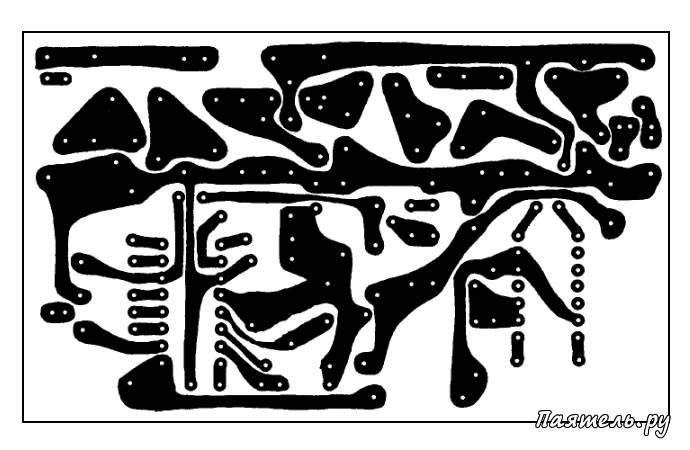

Схема разводки печатной платы
Схема маломощной радиостанции
