Схема СВ-Радиостанции с индивидульным вызовом

Категория: Радиостанции
Схема СВ-Радиостанции с индивидульным вызовом

При приеме питание и сигнал от антенны через контакты реле К1 (показано на схеме передающего тракта) поступает на приемный радиотракт, сделанный на микросхеме А1 и транзисторе VT1. Диоды VD1 и VD2 защищают вход УРЧ на транзисторе VT1 от статического электричества, которое может быть в антенне и от случайного проникания сигнала с выхода передатчика. Далее сигнал сразу поступает на базу транзистора VT1 Сопротивление R1 в базовой цепи транзистора VT1 относительно мало, поэтому каскад работает в барьерном режиме, характерном малыми шумами и высоким усилением на ВЧ.


При необходимости (желании понизить ток потребления при приеме, например) каскад легко перевести в обычный режим, увеличив сопротивление R1 до 150-250 kOm.

В коллекторной цепи VT1 включен контур L1-C3-C4, настроенный на частоту принимаемого канала. Конденсаторы С3 и С4 входят в состав контура и одновременно составляют емкостный трансформатор, необходимый для согласования контура с входом преобразователя частоты микросхемы А1.

Тракт ВЧ-ПЧ выполнен на микросхеме А1 -МС3361 по почти типовой схеме Разница в том. что для улучшения запуска гетеродина преобразователя частоты микросхемы, в цепь гетеродина включен дополнительный последовательный контур C5-L2. Подстройкой катушки L2 можно в небольших пределах изменять частоту гетеродина, что может потребоваться при точном сопряжении частот приемника и передатчика, и обеспечения минимальных искажений при демодуляции и максимальной дальности приема.

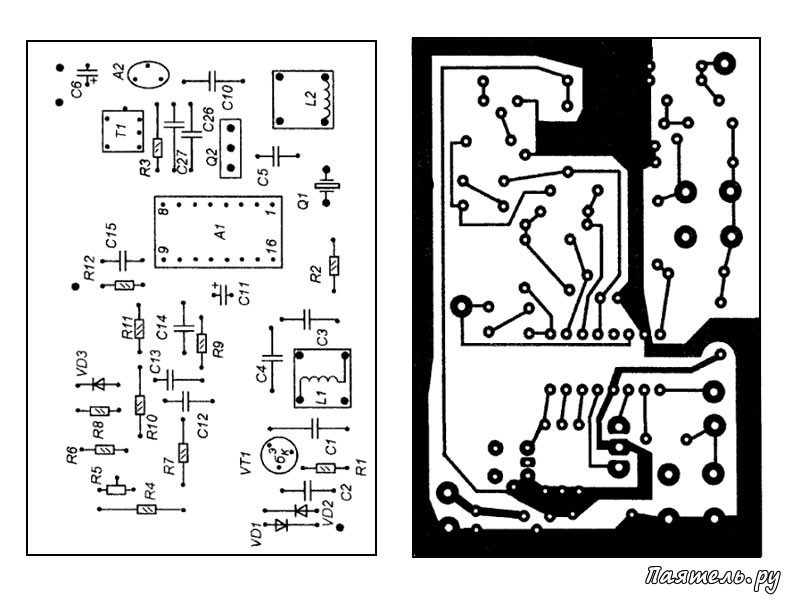

Плата ВЧ-ПЧ-узла приемного тракта
Схема СВ-Радиостанции с индивидульным вызовомГетеродин работает на частоте выше частоты принимаемого сигнала (27,575 MHz). Возможна работа и на частоте ниже частоты принимаемого сигнала, это зависит от того, какие кварцевые резонаторы есть в вашем распоряжении.

Сигнал промежуточной частоты 455 kHz выделяется пьезокерамическим фильтром Q2 на полосу с центральной частотой 455 kHz. Это фильтр от импортного карманного приемника с АМ-диапазоном. Если имеющиеся у вас резонаторы для приемника и передатчика дают разность в частоте 465 kHz, нужно на месте Q2 использовать отечественный фильтр (на частоту 465 kHz).

В частотном детекторе работает контур Т1, в качестве которого используется готовый контур ПЧ от импортного карманного приемника с AM диапазоном. Экран контура соединен не с общим минусом, а с положительным полюсом питания. Это необычно, но не принципиально, - просто так удобнее с точки зрения монтажа.

Низкочастотный сигнал выделяется на выводе 9 А1 и поступает по трем направлениям, - через регулятор громкости R13 на УНЧ, через С25 на тональный декодер, через С15 на систему шумопонижения микросхемы А1. Система шумопонижения сделана по схеме, рекомендованной производителем микросхемы МС3361, с той лишь разницей, что порог устанавливается не переменным, а подстроечным резистором R5.

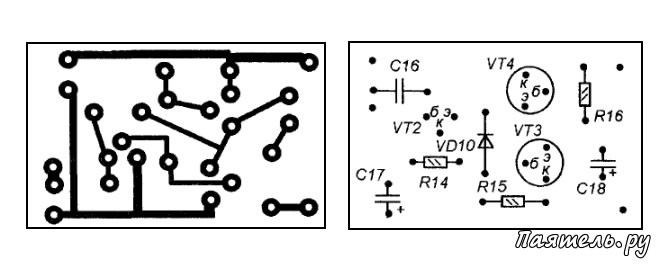

Плата УНЧ
Схема СВ-Радиостанции с индивидульным вызовомПорог шумопонижения устанавливают в процессе налаживания этой радиостанции и в процессе эксплуатации его не изменяют. Впрочем, можно вернуться к типовой схеме, и установить вместе R5 переменный резистор, который вывести наружу корпуса радиостанции и пользоваться им в процессе эксплуатации.

Питается приемный тракт напряжением 5V через маломощный интегральный стабилизатор A3. При отсутствии интегрального стабилизатор можно использовать параметрический на резисторе и стабилитроне, например, такой как в схеме передатчика для питания двухтонального генератора. Но в этом случае, ток потребления при дежурном приеме значительно увеличится.

Переключатель S1 - это своеобразный рычажный переключатель, как у телефонного аппарата. Когда трубка (в которой расположен микрофон и динамик) укреплена на корпусе радиостанции, S1 нажат ею и находится в положении, показанном на схеме То есть, через него питание поступает на интегральный стабилизатор А2 и далее на тональный декодер на микросхеме D1. При этом на УНЧ питание не поступает, чем достигается экономичность в режиме дежурного приема.

При поступлении сигнала вызова, в том случае, когда S1 в показанном на схеме положении, тональный сигнал поступает на вывод 2 D1 и декодируется. На выходах микросхемы (выводы 11-14) появляется двоичный код номера вызываемого абонента, а на выводе 15 возникает единица, которая присутствует столько времени, сколько длится сигнал вызова (сколько держат нажатой кнопку на вызывающей радиостанции).

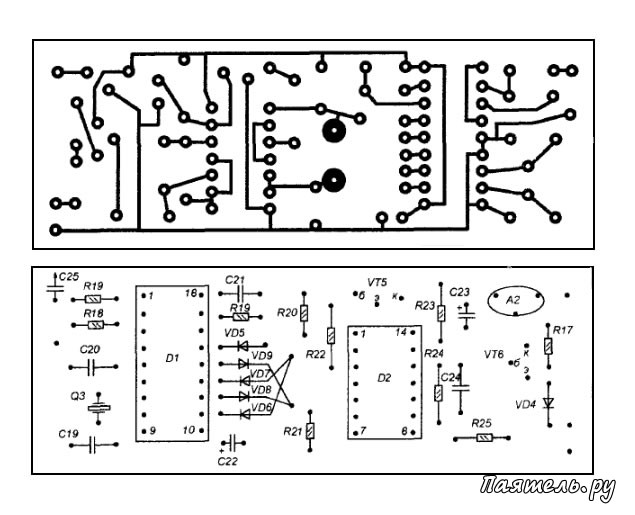

Плата тонального декодера
Схема СВ-Радиостанции с индивидульным вызовомНа элементах D2.1-D2.2 и диодах VD6-VD9 выполнено устройство идентификации вызова. В данном случае оно настроено на цифру «5» и при приходе сигнала вызова «5» на выходе D2.1 возникает логический ноль. Транзистор VT5 закрывается и запускает мультивибратор на элементах D2.3-D2.4.

Импульсы с выхода этого мультивибратора через эмиттерный повтритель VT6 поступают на микродинамик В1 и из него раздается звук тона частоты около 600-800 Hz. Номер вызываемого абонента задается положением диодов VD6-VD9. Для этого нужно представить номер в виде двоичного числа, перенести мысленно этот код на выходы D1, зная, что вывод 11 - младший разряд, а вывод 14 - старший.
