Схема усилителя мощности 4x35W

Категория: Усилители
Схема усилителя мощности 4x35W

Усилитель мощности предназначен для работы в составе музыкального центра или домашнего кинотеатра. Усилитель выполнен на современной элементной базе и отличается небольшими габаритами и весом В основном это достигнуто применением компьютерного источника питания и вентиляторов для охлаждения микросхем - УМЗЧ. Усилитель имеет разъем, на который выведены напряжения + 12V, -12V, +5V, -5V, дежурное +5V, ST-BY.


Таким образом, усилитель может служить источником питания других устройств, например, предварительного усилителя, а так же управляться от этого или другого внешнего устройства (ST-BY).

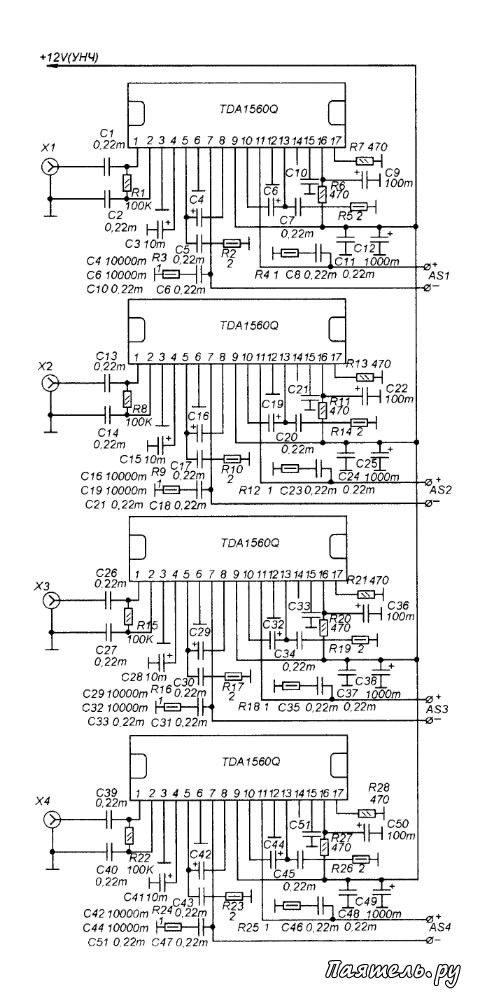

Принципиальная схема усилителя показана на рисунке (на этой странице источник питания, на следующей - УНЧ). Как уже было сказано выше, для питания схемы усилителя используется источник питания от персонального компьютера. В данном случае, это источник мощностью 300W (с максимальным допустимым током по цепи +12V не ниже 16А) Источник с дежурным режимом.

Технические характеристики:

1. Номинальная выходная мощность (при КНИ не более 0.5%)..............4x26W.
2. Максимальная выходная мощность (при КНИ не более 10%).............4x35W.
3. Выходная мощность при КНИ не более 0,1% .............. 4x10W.
4. Сопротивления нагрузок.................. 8 Оm
5. Величина входного сигнала, при которой достигается номинальная выходная мощность .......... 0,56V
6. Частотный диапазон при неравномерности 1 dB..................... 30... 15000 Гц.
7. Частотный диапазон при неравномерности 3 dB..................... 15 .. 22000 Гц.


Компьютерный источник питания представляет собой металлическую коробку, с одной стороны которого есть разъем для подключения сетевого шнура, сетевой выключатель (не у всех) и прорези для выхода воздуха от вентилятора. С другой стороны выведен пучок проводов с разъемами. Напряжения -12V, -5V, дежурное напряжение +5V и сигнал управления дежурным режимом есть на самом большом разъеме (с 20-ю гнездами).

На схеме этот разъем показан повернутым крепежной защелкой вниз. В таком положении дежурное питание +5V снимают с второго контакта в верхнем ряду, напряжение -5V - с третьего контакта в нижнем ряду, вход управления выключением выведен на 7-й контакт в нижнем ряду, a -12V снимается с 9-го контакта в нижнем ряду.

Еще есть пучок проводов с четыремя параллельно включенными четырехконтактными разъемами. На желтых проводах, идущих к этим разъемам +12V , на красных +5V. а черные - «GND». Эти разъемы лучше отрезать и подавать питание +12V на усилители через паянное соединение.

И еще один пучок - с квадратным четырехконтактным разъемом. Он нужен для подключения вентиляторов охлаждения радиаторов микросхем - УМЗЧ.

Схема усилителя мощности 4x35WПри включении блока питания в электросеть (и включении выключателя, который может быть на задней панели блока а может и отсутствовать), источник сразу переходит в энергосберегающий режим (дежурный). Все выходные напряжения отсутствуют, кроме напряжения +5V (деж ). Для перевода источника в рабочий режим, нужно управляющий вход («OFF/ON») замкнуть на общий провод (GND) или подать на этот вход уровень логического нуля

Это может сделать какая-то электронная схема управления или сигнал включения может поступить от какого-то внешнего устройства, подключенного к разъему ХР1, либо - обычный миниатюрный кнопочный выключатель с фиксацией, как S1 в этой схеме. Для индикации режима работы (OFF/ON) служит двухцветный красно-зеленый светодиод HL1.

Его общий вывод соединен с GND через токоограничивающий резистор R29. Красная половина подключена к дежурному +5V, а зеленая - к выходу +12V Когда источник находится в дежурном (выключенном) состоянии напряжение поступает только на красную половину светодиода и он горит красным цветом.

При включении источника появляется напряжение +12V, которое поступает на зеленую половику светодиода Это напряжение больше чем напряжение на красной половине, а в цепи общего катода светодиода включен резистор R29 Поскольку на светодиоде падает около 2V, на этом резисторе падает около 10V и красная половина светодиода оказывается включенной в обратном направлении.

Поэтому, при включении, цвет свечения светодиода меняется на зеленый. Для соединения с внешним устройством используется разъем ХР1. Это стандартный разъем от персонального компьютера (такой как для подключения монитора). Используется только его семь контактов - для подачи положительных и отрицательных напряжений питания, дежурного напряжения для системы управления и для включения (подачей логического нуля).
