Автоматический выключатель света

Схема современного варианта такого дверного выключателя света показана на рисунке 1. Переключатель S1 — кнопка без фиксации, когда дверь открыта она находится в показанном на схеме положении, а когда дверь закрывают — в противоположном состоянии. Эта кнопка монтируется каким-то, удобным в конкретном случае, способом в дверной проем так чтобы при закрывании двери она нажималась.


На триггере D1.1 построена схема подавления дребезга контактов кнопки и формирования импульсов, которые будут поступать на D-триггер D1.2. При нажатии на S1 на выводе 2 D1.1 устанавливается единичный логический уровень, а при её отпускании он меняется на нулевой. Этот импульс поступает на вход С (вывод 11) триггера D1.2 и этот триггер срабатывая по фронту импульса, выполняет роль делителя частоты на два.

То есть, при поступлении первого импульса (один раз дверь открыли и закрыли) на его выходе (вывод 13) устанавливается единичный уровень. Этот уровень поступает на вход ключа на VT1, который включает тиристор VS1, а тот , в свою очередь, подает напряжение на осветительную лампу Н1.

Затем человек покидает помещение и открывает а затем закрывает за собой дверь. При этом триггер D1.1 формирует еще один импульс, который поступает на вход "С" D1.2 и этот триггер переходит в нулевое состояние (на его выводе 13 — ноль). В результате ключ на VT1 и VS1 закрывается и ток через лампу прекращается, а свет гаснет.

Микросхема питается от стабилизированного бестрансформаторного источника на гасящем конденсаторе С3, стабилитроне VD2 и диоде VD1. Это нужно учитывать при работе с устройством, поскольку все его элементы имеют гальваническую связь с электросетью.

В данной схеме лампа питается напряжением, поступающим от однополупериодного выпрямителя на VD3, и таким образом, эффективное значение напряжения на ней будет около 170 В. Поэтому, чтобы получить нужную яркость света необходимо использовать более мощную лампу чем
обычно. Несмотря на это, питание лампы через диод, как известно повышает её долговечность (раньше радиолюбители встраивали диоды в патроны ламп чтобы продлить срок службы лампочки).

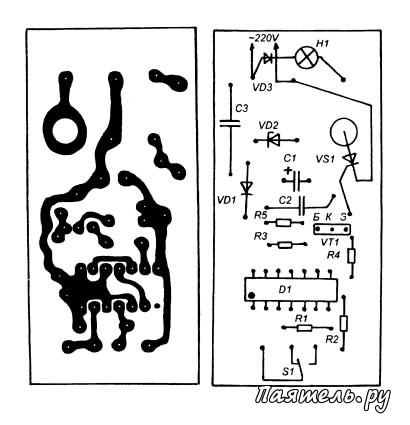

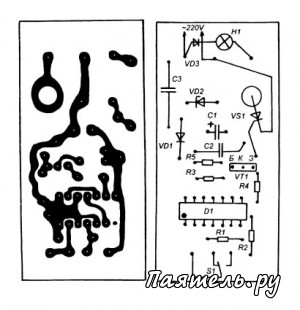

Все детали (кроме кнопки и лампы) монтируются на печатной плате из стеклотекстолита с односторонним фольгированием.

Автоматический выключатель света

Если нужно сделать так, чтобы при подаче электроэнергии лампа самопроизвольно не включалась нужно отключить вывод 10 D1.2 от общего провода и подсоединить к нему два элемента — конденсатор на 0,1-1мкф, между выводами 10 и 14 D1, и еще резистор на 100 кОм , между выводами 10 и 7 D1. Теперь при подаче питания зарядный ток этого конденсатора будет устанавливать триггер D1.2 в нулевое состояние принудительно, и схема будет автоматически устанавливаться в режим свет выключен.
