Схема Hi-Fi стереоусилителя

Категория: Усилители
Схема Hi-Fi стереоусилителя

Усилитель построен на основе двух микросхем - К174УН19. Микросхемы аналогичны импортным TDA2030A, хотя и имеют ряд отличий. В частности, совсем не обязательно наличие диодов между выходом и полюсами питания, Микросхемы включены по типовым схемам усилителя мощности, рекомендованным производителем. Так как данные микросхемы представляют собой мощные операционные усилители, их коэффициент усиления (чувствительность по входу) можно изменять подбором номиналов цепи ООС (в данном случае, резисторов R10).


Входной сигнал поступает на разъем Х1. Здесь обозначен только один входной разъем, однако, несложно сделать несколько входов, переключаемых, например, механическим переключателем типа П2К или ПКН61. Схема регулировок пассивная. Регулятор громкости выполнен на сдвоенном переменном резисторе R1.

Для регулировки стереобаланса служит одинарный переменный резистор R2, который изменяет соотношения сопротивлений нижних (по схеме) частей резисторов R1, практически, изменяя степень шунтиро-ваная входов Это дает возможность регулировать стереобаланс.

Технические характеристики усилителя:

1. Номнальная выходная мощность при КНИ =0.5%, Rнагрузки = 4 Оm ..... 2x10W.
2. Максимальная выходная мощность ..... 2x15W
3. Чувствительность по входу ..... 0,3V.
4. Диапазон частот..... 20-20000 Гц.


Регуляторы тембра по НЧ и ВЧ выполнены на сдвоенных переменных резисторах R4 и R5 по классической пассивной мостовой схеме. Со схемы пассивных регуляторов сигналы поступают на усилители на микросхемах А1 и А2. выполняющих функции и усилителей мощности и предварительных усилителей одновременно.

Источник питания выполнен на готовом трансформаторе ТБС 012 220/12, мощностью 120W , на первичное напряжение 220V и вторичное 12V. С целью получения двухпопярного напряжения питания от трансформатора с одной вторичной обмоткой без отводов, используется схема из двух однополупериодных выпрямителей, в которой одна полуволна идет на формирование положительного напряжения, а вторая - на формирование отрицательного.

В результате микросхемы питаются двуполярным напряжением +12-15V. Конечно, применение однополупериодного выпрямителя не способствует снижению уровня пульсаций, но конденсаторы С13 и С14 относительно большой емкости с задачей подавления пульсаций справляются удовлетворительно. Бесспорно. - лучший вариант, это мостовой выпрямитель с нулевой точкой, полученной от отвода вторичной обмотки.

Но это требует перемотки вторичной обмотки трансформатора, что собственно, если имеется в виду ТБС, не очень сложно, так как он очень легко разбирается. Источник питания не должен давать напряжение больше ±20V, а оптимальный вариант, ±18V

Схема Hi-Fi стереоусилителяЛампа Н1 служит для индикации включения питания усилителя и подсветки его органов управления. Необходимости в ней нет и от неё легко отказаться или заменить её светодиодом с гасящим резистором. Лампа может быть на ток не более 0,3 А и напряжение 24-36V.

Детали усилителей на микросхемах А1 и А2 собраны на двух малогабаритных одинаковых печатных платах. Платы не имеют никаких крепежных элементов, - роль крепежной детали выполняет фланец микросхемы под радиатор.

Все переменные резисторы, а так же, входной разъем, расположены на передней панели корпуса усилителя. Все детали от входного разъема до входов микросхем А1 и А2 монтируются на выводах этих переменных резисторов и входных разъемов методом объемного монтажа. Это лучше, чем паять детали на плате, а потом, практически от каждой детали пускать экранированные проводники к переменным резисторам, - трудоемкость получается даже ниже, чем при монтаже на плате.

Детали выпрямителя так же собраны объемным монтажом, - на выходные клеммы клеммы трансформатора привинчены контактные лепестки - колечки, а к ним припаяны детали выпрямителя. Выходные разъемы расположены на задней стенке корпуса усилителя.

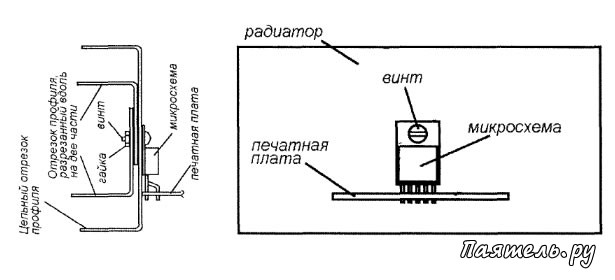

Для отвода тепла от микросхем используются радиаторы, конструкция которых показана на рисунке в тексте. Эти радиаторы сделаны из наиболее доступного сейчас материала, - алюминиевого профиля, который используется для устройства подвесных потолков или каркаса для панелей из гипсокартона.

Для каждого радиатора нужно отрезать по два куска длиной 10-15 см. Затем, один из кусков нужно разрезать вдоль на две одинаковые части (получится два уголка). Далее, два уголка складавают вперекрышку и размещают посредине внутри целого куска профиля. Все сопрягаемые поверхности необходимо промазать теплопроводной пастой. В середине конструкции сверлят отверстие, в которое при помощи винта с гайкой прикрепляют микросхему. Это крепление служит и креплением пластин такого радиатора.

Радиаторы расположены вдоль боковых панелей корпуса. Посредине, возле задней панели расположен трансформатор.

Схема Hi-Fi стереоусилителя
