Схема Таймера-выключатель 40-1000 Вт

Категория: Таймеры

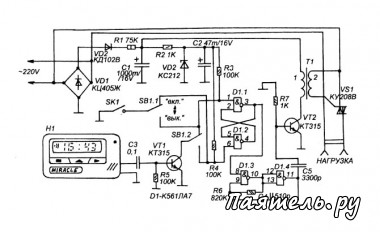

Схема Таймера-выключатель 40-1000 Вт

Таймер предназначен для использовании в быту, он может в заранее установленное время в течении суток выключать или включать нагрузку питаемую переменным напряжением 220В и имеющую мощность не более 1000 Вт. (но не менее 40 Вт). Таймер состоит из двух функциональных узлов — отсчетного устройства и коммутатора.


Роль отсчетного устройства выполняют готовые электронные карманные часы с функцией будильника.
В принципе роль отсчетного устройства могут выполнять любые электронные часы-будильник, имеющие акустический звукоизлучатель.

Как работает таймер-выключатель

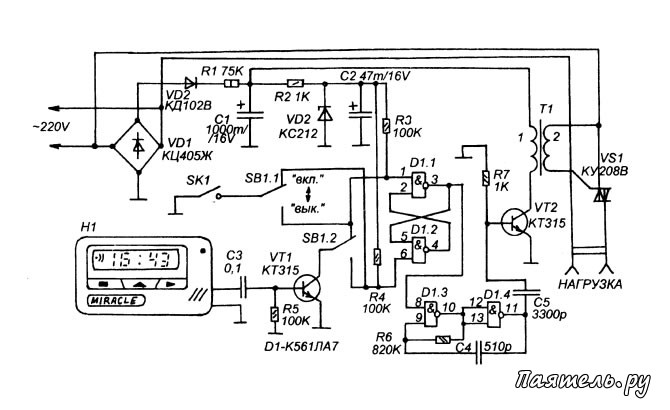

Коммутатор состоит из выключателя на симисторе VS1, управляемого импульсами, поступающими на него через трансформатор Т1. Импульсы вырабатывает мультивибратор на элементах D1.3 и D1.4, а цепь С5 R7 преобразует их в короткие положительные импульсы, поступающие на базу транзистора VT2. В коллекторной цепи этого транзистора включена первичная обмотка импульсного трансформатора Т1. Источник питания устройства управления выполнен по бестрансформаторной схеме с гасящим резистором R1.

В результате источник, рассчитанный питание микросхемы КМОП обеспечивает небольшой постоянный ток, не способный управлять симистором. Но наличие конденсатора С1 большой емкости и импульсного метода управления симистором позволяет, не оказывая существенного влияния на источник питания, формировать мощные короткие управляющие импульсы (за счет разрядного тока С1) мощность которых достаточна для управления симистором.

Таким образом, чтобы включить нагрузку (открыть симистор) нужно запустить мультивибратор на D1.3 и D1.4, а если нужно выключить нагрузку (закрыть симистор) нужно остановить мультивибратор. Управляет мультивибратором RS-триггер на элементах D1.1 и D1.2.

Установка триггера производится либо транзистором VT1 на базу которого поступает переменное напряжение непосредственно со звукоизлучателя часов-будильника (базовая цепь через С3 подключена параллельно звукоизлучателю, при этом часы питаются от собственного источника), либо установочной кнопкой SK1.

Режим работы выбирается переключателем SB1 (тумблер на две контактные группы). При указанном на схеме положении SB1 нагрузка будет выключаться кратковременным нажатием на кнопку SK1, а включаться по сигналу будильника. Если переключатель SB1 перевести в нижнее, по схеме положение, ситуация обратная: нажатие на кнопку SK1 будет приводить к включению нагрузки, а выключаться нагрузка будет по сигналу будильника.

Таким образом, если в установленное время нужно включить нагрузку, SB1 устанавливают в показанное на схеме положение, а если в установленное время нужно выключить нагрузку — SB1 должен быть в нижнем, по схеме, положении.

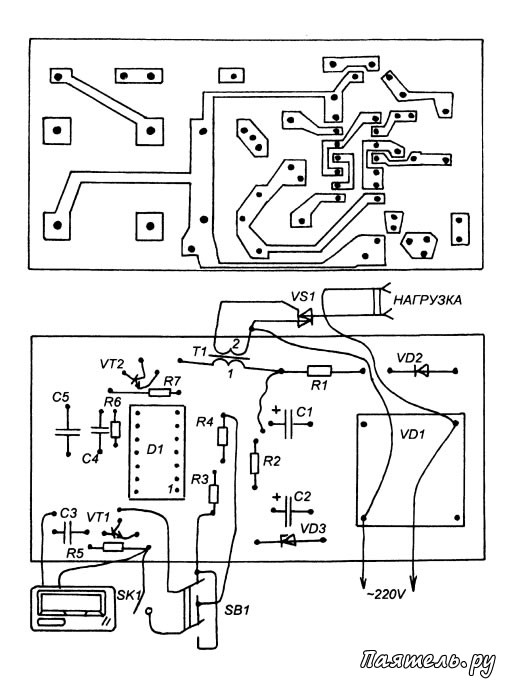

Детали, кроме симистора, тумблера, кнопки, часов-будильника и импульсного трансформатора, смонтированы на печатной плате из одностороннего фольгированного стеклотекстолита.

Дорожки выполнены механическим способом при помощи металлической линейки и самодельной микродрели в цангу которой вставлена микрофреза. Лишняя фольга удалена. Возможно традиционное изготовление платы, но это требует специальных химреактивов.

Сборка корпуса

Корпус пластмассовый, в нем размещается плата, симистор с небольшим радиатором (если нагрузка не будет превышать 250 Вт теплоотвод не нужен), выполняющим функции крепежного элемента, а также штепсель для подключения нагрузки. Тумблер и кнопка установлены в отверстиях на верхней панели корпуса. Часы крепятся при помощи собственно крепежного элемента, для этого на корпусе установлен хомут из мягкой пластмассы.

Трансформатор Т1 намотан на ферритовом кольце К20x10x7,5 из материала 400-2000 НМ. Первичная обмотка содержит 100 витков провода ПЭВ 0,2, вторичная — 60 витков того же провода.

Настройка

При исправных деталях настройка не требуется. Если не будет срабатывать по сигналу часов — поменять местами подключение проводов, идущих от звукоизлучателя часов к базовой цепи VT1.
