Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод - диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то и широкополосность антенн диапазона 145 Мгц сравнительно большая. Это часто позволяет при выполнении такой антенны точно по указанным размерам обойтись без ее настройки. Для настройки антенн диапазона 145 Мгц необходим КСВ - метр, самодельный, либо покупной.


Рис.10

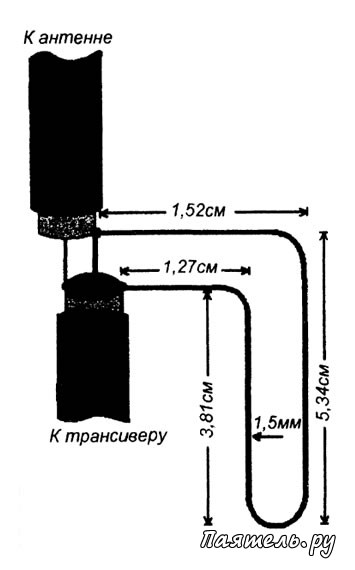

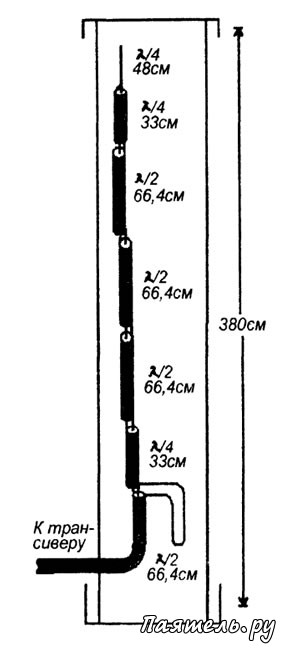

Размеры антенны на рисунке 10 указаны в сантиметрах для кабеля с коэффициентом укорочения, равным 0,66, который имеют большинство коаксиальных кабелей с полиэтиленовой изоляцией. Размеры согласующей петли показаны на рисунке 11. Без этой петли КСВ антенны может достигать 1,7.

Если антенна оказалась настроенной ниже 145 МГц необходимо немного укоротить её верхнюю секцию, если выше, то удлинить её. Конечно, оптимальная настройка возможна пропорциональным укорочением или удлинением всех частей антенны, но это сложно проделать в любительских условиях.

Не смотря на большие размеры пластиковой трубы, необходимой для защиты этой антенны от атмосферных воздействий, выполнение коллинеарной антенны такой конструкции целисообразно. Она может быть вынесена в сторону от стены здания при помощи балки (рисунок 12) при её размещении на балконе, а может быть установлена на крыше дома.

Рис.11


С такой антенной работа маломощных радиостанций особенно эффективна. Но антенна может выдерживать и значительные подводимые к ней мощности, — до 100 Вт и более, и может работать совместно со стационарными УКВ-радиостанциями.

Простая коллинеарная антенна.

Эта антенна по конструкции напоминает выносную автомобильную антенну для сотового радиотелефона. Схема простейшей коллинеарной УКВ антенны показана на рисунке 13. Антенна выполнена из целого отрезка медного провода диаметром 1 мм. Катушка L1 содержит 1 метр этого провода, намотанного на оправке диаметром 18 мм, расстояние между витками равно 3 мм.

Антенна обеспечивает прижатую к горизонту диаграмму направленности и теоретическое усиление превосходит четвертьволновый штырь не менее чем на 2 дб. При выполнении точно по размерам антенна практически не требует наладки. Может потребоваться небольшая подстройка антенны сжатием-растяжением витков катушки для достижения минимального КСВ.

Рис.14


Конструкция антенны показана на рисунке 14. Она размещена в пластиковой водопроводной трубе. Внутри трубы антенный провод фиксируется с помощью кусочков пенопласта. На нижнем конце трубы установлены четыре четвертьволновых противовеса. На них нарезана резьба и они с помощью гаек закреплены на пластиковой трубе.

Противовесы можно сделать из медного латунного или бронзового провода диаметром 2-4 мм. Затем, с помощью пластикового перехода труба соединяется с другой, заглушённой трубой, являющейся опорой антенны, через которую выводится кабель питания.

Рис.12
Антенна может быть установлена на распорке на балконе (рисунок 12) или на крыше дома. Для питания годится коаксиальный кабель волновым сопротивлением 50 Ом. Антенна может выдержать значительные уровни подводимой мощности, она обеспечивает надежную безрасстроечную работу при любых температурных условиях.

Эту антенну можно рассматривать как укороченную антенну KB диапазона с центральной удлиняющей катушкой. Действительно, измеренный с помощью мостового измерителя сопротивления, резонанс антенны в диапазоне KB оказался в районе частоты 27,5 МГц.

Очевидно, что варьируя диаметром катушки и её длиной, но сохранив при этом длину провода её намотки можно добиться того, чтобы антенна работала как в УКВ диапазоне 145 МГц, так и в одном из KB диапазонов — 12 или 10 метров.

Рис.13


Мной эти эксперименты не проводились, но они вполне возможны. Для работы на KB диапазонах к антенне необходимо подключить четыре противовеса длиной АУ4 для выбранного KB диапазона. Это сделает антенну еще более универсальной.
