Схема дистанционного переключателя антенны

Категория: Антенны
Схема дистанционного переключателя антенны

Для подключения к телевизору двух разных антенн обычно используют различные разветвители - сумматоры, но они эффективны только в зоне уверенного приема и при относительно близких уровнях сигналов, поступающих от разных телецентров. В противном случае возникают взаимные помехи и значительные потери сигнала. Здесь более эффективен не сумматор, а переключатель антенн.
Подробнее...

Схема усилителя антенны для телевизора

Схема усилителя антенны для телевизора

Качество телевизионного приема в зоне неуверенного приема можно существенно повысить с помощью антенного усилителя Промышленность выпускает микросхему усилителя ВЧ - N50311 (или 1NA50311), которая представляет собой готовый широкополосной УВЧ с полосой частот 50-2500МГц. Коэффициент усиления 19 dB, ток потребления 17 mА, питание от источника постоянного тока напряжением 5V На рисунке показана схема антенного усилителя на этой микросхеме.
Подробнее...

Схема антенного усилителя с режекторным фильтром

Категория: Антенны
Схема антенного усилителя с режекторным фильтром

Прием на коротковолновом диапазоне, как радиовещательном, так и любительском, часто бывает затруднен из-за помех, проникающих с других частотных участков или от соседних по частоте, но более мощных радиостанций. Этот антенный усилитель позволяет не только повысить чувствительность приемника, примерно, на 8-12 dB в зависимости от частоты, но и отстраиваться от мешающих сигналов, подавляя их с помощью режекторного LC-фильтра.
Подробнее...

Схема телеантенны для дачи

Категория: Антенны
Схема телеантенны для дачи

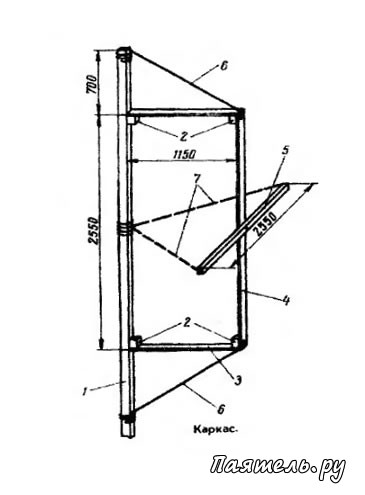

Антенна предназначена для приема телепрограмм в метровом диапазоне, для установки на даче или в сельской местности, если использовать промежуточный антенный усилитель можно обеспечить качественный прием при значительной удаленности от телецентра, практически на любом из 12-ти каналов без переключений. В конструкции не используются металлические трубки, кольца, нет необходимости в выполнении трубогибочных операций.
Подробнее...
