Схемы простых антенн на диапазон 145 МГц

Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод - диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то и широкополосность антенн диапазона 145 Мгц сравнительно большая. Это часто позволяет при выполнении такой антенны точно по указанным размерам обойтись без ее настройки. Для настройки антенн диапазона 145 Мгц необходим КСВ - метр, самодельный, либо покупной.


Антенна длиной 2 и диаметром 1 мм будет иметь входное сопротивление на диапазоне 145 МГц не менее 1 кОм. Согласование с помощью четвертьволнового резонатора, оптимальное в этом случае, не всегда удобно практически, так как требует подбора точек подключения коаксиального кабеля к резонатору для своей эффективной работы и точной настройки штыря антенны в резонанс, относительно велики и размеры резонатора для диапазона 145 МГц. Дестабилизирующие факторы на антенну в этом случае будут проявляться особо сильно.

Рис.5

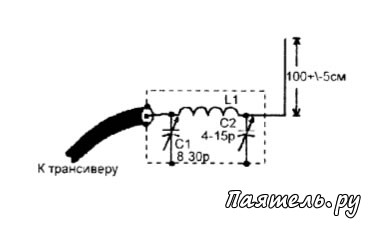

Схемы простых антенн на диапазон 145 МГцМожно с небольшим ухудшением сделать согласование УКВ антенны с помощью П-контура. Схема антенны и согласующего устройства показана на рис .5. Длина штыря выбирается чуть короче или чуть длиннее 2. Это нужно потому, что уже при небольшом отличии электрической длины антенны от 2 активное сопротивление импеданса антенны заметно понижается, а реактивная его часть на начальном этапе возрастает незначительно.

Вследствие этого возможно согласование с помощью П-контура такой укороченной антенны с большей эффективностью, чем согласование антенны длиной ровной 2. В согласующем устройстве были использованы воздушные подстроечные конденсаторы типа КПВМ-1, катушка L1 содержит 5 витков посеребренного провода диаметром 1 мм, намотанного на оправке диаметром 6 мм и шагом 2 мм.

Предпочтительно использовать антенну длиной большей 2.

Настройка антенны не сложна. Включив в тракт кабеля антенны КСВ - метр и одновременно измеряя уровень напряженности поля, создаваемого антенной, с помощью изменения емкости переменных конденсаторов С1 , С2 и сжатия-растяжения катушки L1 добиваются минимальных показаний КСВ-метра и соответственно максимальных показаний измерителя напряженности поля.

Рис.6
Схемы простых антенн на диапазон 145 МГцЕсли эти два максимума не будут совпадать, необходимо немного изменить длину антенны, и снова повторить ее настройку.
Согласующее устройство было размещено в корпусе, спаянном из фольгированного стеклотекстолита размерами 50x30x20 мм.

При работе со стационарного QTH антенна может быть размещена в проеме окна.

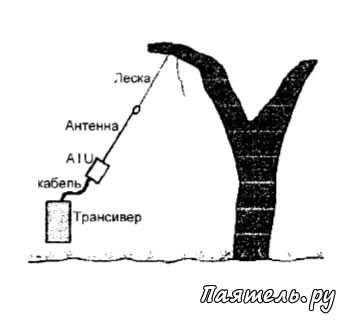

В полевых условиях антенна может быть подвешена за свой конец на дерево с помощью лески (рис. 6). Для питания антенны подходит 50-омный коаксиальный кабель.

Использование 75-Омного кабеля увеличит КПД согласующего устройства антенны, но в то же время потребует настройки выходного каскада радиостанции для работы на нагрузку 75 Ом.

Оконные антенны

Используя фольгу на клеящейся основе, применяемую в охранных системах, можно, очень простым способом, выполнить антенну со стороны комнаты на окном стекле. Фольгу без клеевой основы можно приклеить на лак или на клей Момент, или закрепить ее на стекле с помощью липкой ленты. Схема вертикальной дипольной оконной УКВ антенны показана на рис. 7.

Рис.7
Схемы простых антенн на диапазон 145 МГцЧетвертьволновый штырь и противовес расположены под углом 135° для того, чтобы входное сопротивление антенной системы приближалось к 50 Ом. Это дает возможность использовать для питания антенны 50-омный кабель, чтобы работать совместно с импортными переносными радиостанциями, имеющими такое выходное сопротивление. Коаксиал должен идти перпендикулярно антенне по стеклу так долго, как это возможно.

Применив известные приемы, вполне возможно выполнить качественное паяное соединение кабеля с алюминиевой фольгой. Исходя из личного опыта, каждый тип такой фольги требует для пайки своего флюса. Некоторые хорошо паяются даже с использованием только канифоли, некоторые удается паять с помощью паяльного жира, другие типы фольги требуют использования активных флюсов.

Флюс необходимо испытывать на конкретном типе фольги, используемом для изготовления антенны, заблаговременно до ее установки.
