Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод - диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то и широкополосность антенн диапазона 145 Мгц сравнительно большая. Это часто позволяет при выполнении такой антенны точно по указанным размерам обойтись без ее настройки. Для настройки антенн диапазона 145 Мгц необходим КСВ - метр, самодельный, либо покупной.


Экспериментальная 5/8-волновая антенна.

При проведении экспериментов с радиостанциями диапазона 145 МГц часто приходится подключать к ним испытательные антенны, чтобы проверить работу приемного тракта или настроить выходной каскад передатчика. Для этого мной долгое время используется простая 5/8-волновая УКВ антенна.

Эта антенна состоит из секции медного провода диаметром 3 мм, который одним концом соединен с удлиняющей катушкой, а другим с настроечной секцией. На конце провода, соединенного с катушкой, нарезана резьба, а на другом конце припаяна настроечная секция из медного провода диаметром 1 мм.

Рис.15

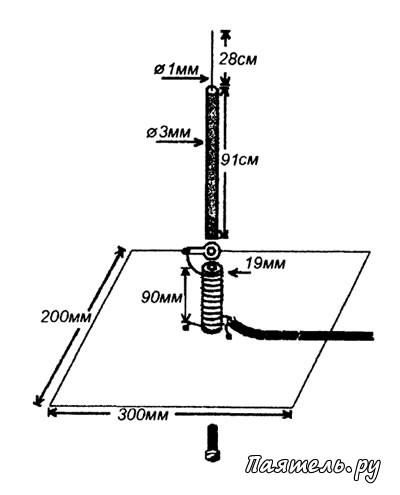

Согласуется антенна с каскадом РА выходным сопротивлением 50 или 75 Ом путем подключения к разным виткам катушки, и, может быть, небольшим укорочением нагрузочной секции. Схема антенны показана на рисунке 15, конструкция — на рисунке 16.

Катушка выполнена на плексигласовом цилиндре диаметром 19 мм и длиной 95 мм. В торцах цилиндра сделана резьба, в которую с одной стороны ввинчивается вибратор антенны, а с другой стороны она прикручивается к куску фольгированного стеклотекстолита размерами 20x30 см, который служит землей антенны.

С задней стороны к нему приклеен магнит от старого динамика, чтобы антенну можно было укрепить на подоконнике, батареи отопления, или другом железном предмете.

Катушка содержит 10,5 витка провода диаметром 1 мм. Она равномерно намотана по цилиндру. Отвод к коаксиальному кабелю сделан от 4-го, со стороны земли, витка. Вибратор ввинчивается в катушку, под него вставляется контактная панель, к которой припаивается горячий конец удлиняющей катушки. Нижний конец катушки припаивается к фольге земли.





Рис.16
Антенна обеспечивает КСВ в кабеле не хуже 1 1,3. Настройка осуществляется путем укорочения её верхней части, которая первоначально выполняется чуть длиннее, чем необходимо. Рекомендуется использовать эту антенну в системах передвижной УКВ связи, хотя влагоизоляция согласующей катушки и виброустройчивость конструкции представляет собой серьезную проблему.

Мной были проведены эксперименты по установке этой антенны на оконном стекле. В этом случае вибратор первоначальной длиной 125 см из алюминиевой фольги был приклеен по центру окна. Удлиняющая катушка использовалась та же, и была закреплена на оконной раме. Противовесы — из фольги. Концы антенны и противовесов были немного загнуты, чтобы поместиться на оконном стекле.

Рис.17

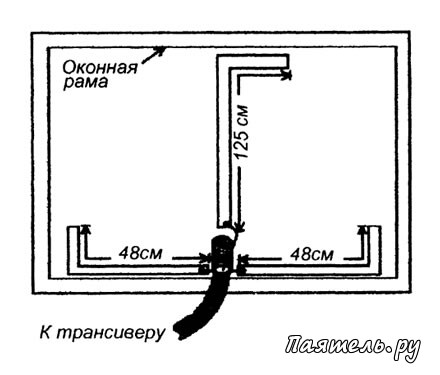

Вид оконной 5/8-волновой антенны показан на рисунке 17. Антенна легко настраивается в резонанс постепенным укорочением фольги вибратора с помощью лезвия, и постепенным переключением витков катушки по минимуму КСВ. Такая антенна не портит интерьера комнаты и может служить для постоянной работы из дома или офиса.

Короткая эффективная антенна переносной радиостанции.

Эту антенну можно использовать вместо штатной антенны УКВ-радиостанции диапазона 145 МГц. Схема простой УКВ - антенны с емкостной нагрузкой показана на рисунке 18.

Для изготовления антенны взят провод длиной 45 см и диаметром 2,5 мм. Один его конец запаян в разъем, с помощью которого антенна подключается к радиостанции.

На расстоянии 100 мм от разъема выполняется удлиняющая катушка L. Она содержит 5,5 витков, намотанных с шагом 5 мм. Её внутренний диаметр 12 мм. К вершине вибратора припаяна емкостная нагрузка. Она может быть выполнена из кружка фольгированного стеклотекстолита диаметром 50 мм. В качестве нагрузки можно использовать и 5-10 проводников длины, равной диаметра круга, концы проводников полезно опаять, как показано на рисунке 18.

Эта антенна имеет широкую полосу пропускания, и при точном соблюдении указанных размеров в наладке не нуждается. Но если все же при работе с какой то индивидуальной радиостанцией резонанс будет смещен, то его можно вернуть на любительский диапазон сжатием-растяжением витков удлиняющей катушки.

Эта антенна немного неудобна в эксплуатации из-за диска емкостной нагрузки, но в то же время гораздо эффективнее обычной резинки.
