Для многих радиолюбителей основным источником радиоэлементов являются старые негодные платы от электронного оборудования оборонного назначения. В основном это транзисторы 2Т312, 2Т316, 2Т326, 2Т603, 2Т608, 2Т203, операционные усилители 140УД1, диоды Д18, Д20, Д219, 2Д503: и другие компоненты. Описываемый в этой статье трансивер построен в основном из таких компонентов, полученных в результате разборки неисправных плат.


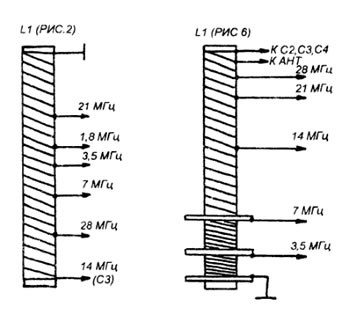

ВЧ трансформаторы намотаны на кольцах из феррита 50 ВЧ размерами К7х4х2 (внешний диаметр 7 мм). Каждая из обмоток содержит по 10 витков провода ПЭЛШО 0,24. Перед намоткой провод скручивают по три и, таким образом, наматывают по три обмотки одновременно, затем при помощи омметра (или "прозвонки") определяют концы намоток.

Электромагнитные реле расположенные на платах (схемы на рис.1 и рис.2) типа РЭС-47 (паспорт РФ4.500.421 или РФ4.500.409). Реле, управляющее полосой пропускания кварцевого фильтра - РЭС-49 (паспорт РС.4.569.426). Реле, обозначенное на общей схеме — РЭС-6 (паспорт РФ.0.452.107). Вместе РЭС-6 можно использовать практически любое реле, например РЭС-9, РЭС-22 с обмоткой на 12V. Реле РЭС 49 можно заменить на РЭС-55.

Кварцевый фильтр собран в отдельном экранированном жестяном корпусе (вместе с реле) и у же потом установлен на печатную плату основного блока. Маломощный блок смонтирован в отдельном корпусе размерами 300x250x120 мм. Переключение диапазанов производится двумя органами - переключателем на корпусе маломощного блока, и переключателем на корпусе маломощного блока и на корпусе усилителя мощности.

Трансформатор питания ТВК 70Л или ТВК 110 (используется вся вторичная обмотка). Можно использовать любой другой трансформатор мощностью не более 20 Вт, на вторичной обмотке которого будет напряжение около 12 V.

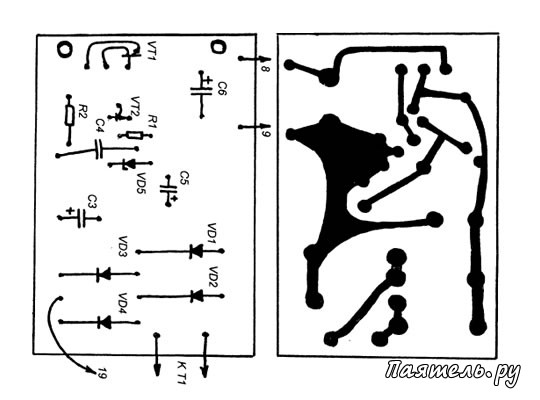

Стабилизатор напряжения на VT1 и VT2 (рисунок 5) можно заменить интегральным стабилизатором типа КР142ЕН8Б или 78L12.

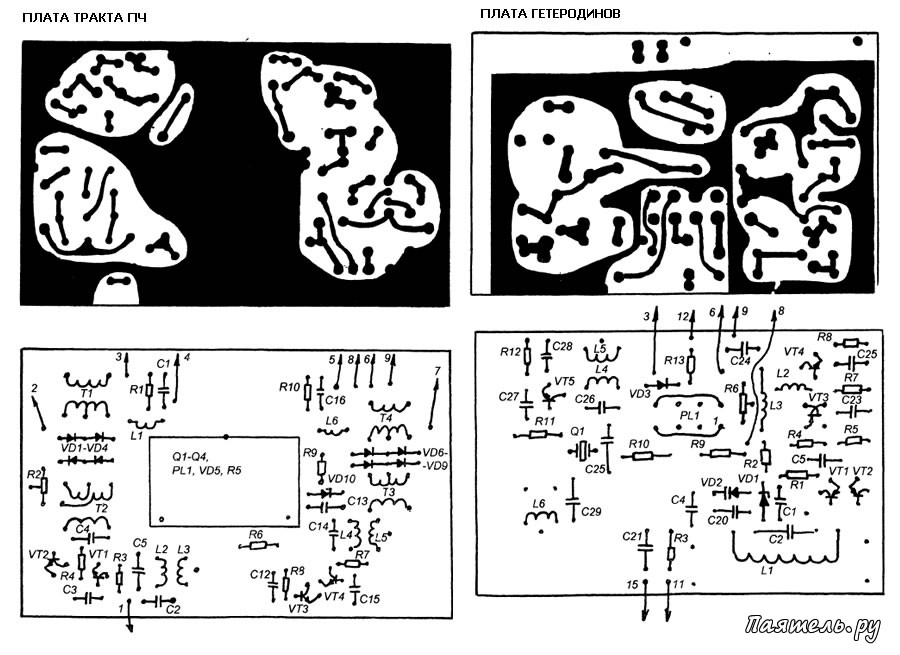

Плата тракта ПЧ, гетеродинов

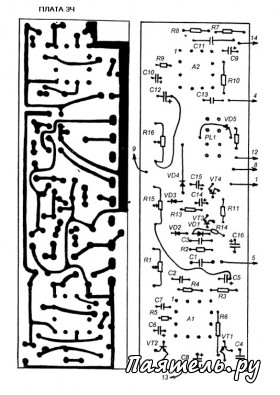

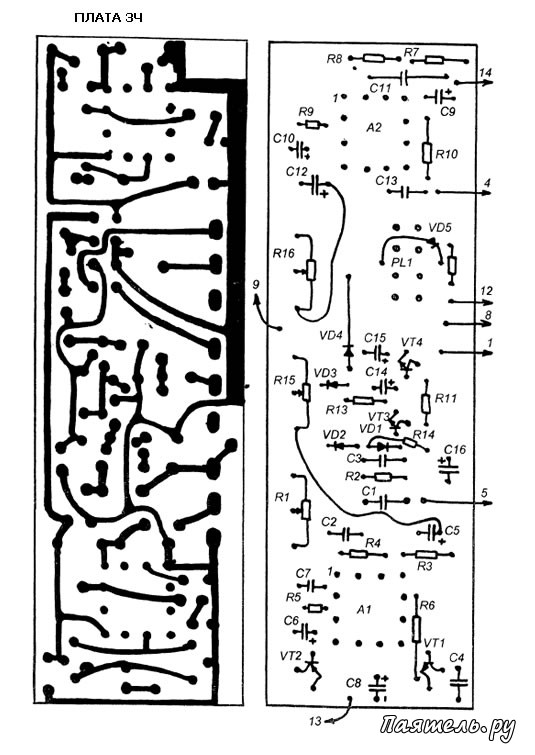

Плата ЗЧ

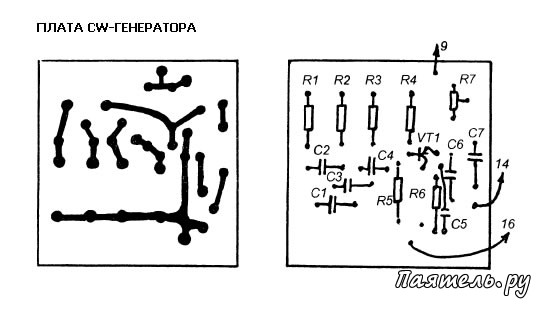

Плата CW-Генератора
