Схема восьмидиапазанного КВ-Трансивера

Категория: Трансиверы
Схема восьмидиапазанного КВ-Трансивера

Для многих радиолюбителей основным источником радиоэлементов являются старые негодные платы от электронного оборудования оборонного назначения. В основном это транзисторы 2Т312, 2Т316, 2Т326, 2Т603, 2Т608, 2Т203, операционные усилители 140УД1, диоды Д18, Д20, Д219, 2Д503: и другие компоненты. Описываемый в этой статье трансивер построен в основном из таких компонентов, полученных в результате разборки неисправных плат.

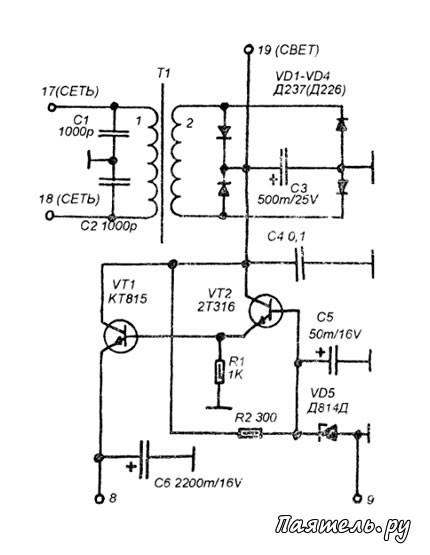

Рис.5
Схема восьмидиапазанного КВ-ТрансивераПри этом придется подобрать емкости конденсаторов С21 (рисунок 2) и С3 (рисунок 6), так чтобы максимальная емкость перестраиваемого конденсатора была 95-105 пФ. Транзисторы КТ316 можно заменить на КТ312, КТ315, КТ3102. Транзистор КТ203 — на КТ814, КТ816. Транзисторы КТ608 — на КТ603, КТ630.

Диоды 2Д503 можно заменить на КД503. Стабилитроны Д814А можно заменить на КС175, КС168, Д818. Стабилитрон Д814Д можно заменить на КС212 или два последовательно включенных КС156 или КС147+КС168. Диоды Д219 - любые от КД503 до Д226 (можно КД105, КД102, Д9, Д18, Д20, Д220, Д223). Диоды Д18 можно заменить на Д9. Диоды источника питания Д226 можно заменить на любые выпрямительные соответствующей мощности, например КД226, КД105, КД209, КД208, Д7, Д237.

Операционные усилители можно использовать любые общего применения со своими цепями коррекции, например К153УД2, 153УД2, 140УД6, К140УД608, 140УД7, К140УД708, но с изменением разводки печатной платы низкочастотного узла.

Для переключения диапазонов используется приборный галетный переключатель 11П4Н с керамическими платами. Два его направления используются для переключения отводов входной и гетеродинной катушек, и одно направление — для переключения добавочных емкостей в гетеродинном контуре.

Добавочные конденсаторы монтируются непосредственно на выводах этого переключателя, между секцией предпоследнего и последнего направлений. Затем, контакты секции последнего направления соединяются вместе луженным проводом и, с общим проводом. Движок последней секции не используется.

Для переключения "П" контуров усилителя мощности используется отдельный переключатель, установленный в корпусе усилители мощности. Гетере/- 1нная и входная катушки располагаются на расстоянии не менее 100 мм друг от друга и взаимно перпендикулярно (входная катушка расположена вертикально, гетеродинная горизонтально). Между ними расположен переключатель диапазонов.

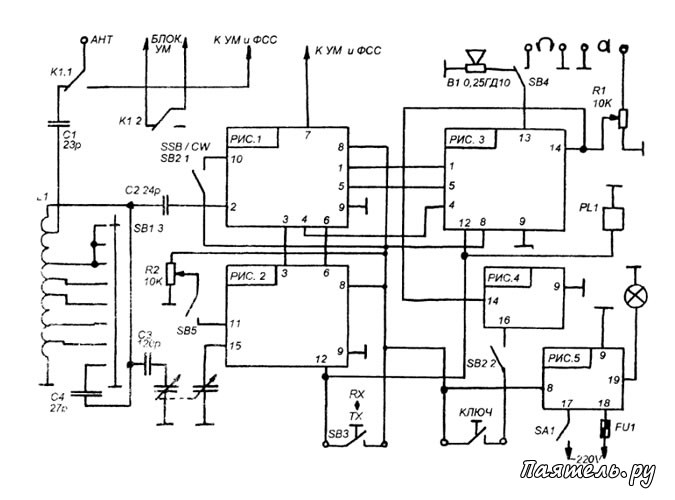

Рис.6
Схема восьмидиапазанного КВ-ТрансивераВходная катушка намотана на керамическом каркасе диаметром 8 мм и длиной 53 мм, без сердечника. Число витков 119. Намотка производится разными проводами.

Отводы отсчитываются от верхнего (по схеме рис. 6) конца. Отводы выполняются от 3-го, 6-го, 12-го, 16-го, 40-го и 74-го витков. Для намотки от начала до 12-го витка используется провод ПЭВ 1,0, для намотки от 12-го до 30-го — ПЭВ 0,55, для намотки от 30-го до 40-го — ПЭВ 0,33, от 40-го до 74-го — ПЭВ 0,2, и от 74-го до 119-го—ПЭВ 0,12.

Гетеродинная катушка наматывается на таком же каркасе, она содержит 31 виток провода ПЭВ 1,0. Отводы, считая от верхнего по схеме (рисунок 2) конца — от 7-го, от 10-го, от 16-го, от 17-го, от 23-го. Провод по всей катушки один и тот же.

Остальные катушки намотаны на каркасах диаметром 5 мм с сердечниками СЦР, после намотки катушки экранируются латунными экранами. По рисунку 1 — L2 - 30 витков, L3 -12 витков, L4 - 30 витков, L5 - 7 витков. Провод ПЭВ 0,12. По рисунку 2 — L4 - 30 витков, L5 - 7 витков, L6 - 20 витков. Провод ПЭВ 0,12. Дроссели L1 и L6 по рисунку 1 и L2 и L3 по рисунку 2 — намотаны на резисторах МЛТ-0,5 сопротивлением не ниже 100 кОм, содержат по 300 витков провода ПЭВ 0,12.
