CW-SSB Трансивер прямого преобразования

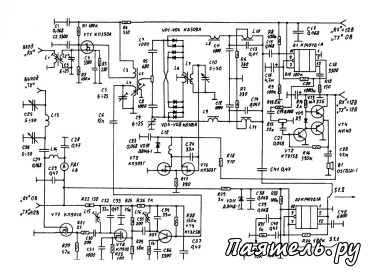

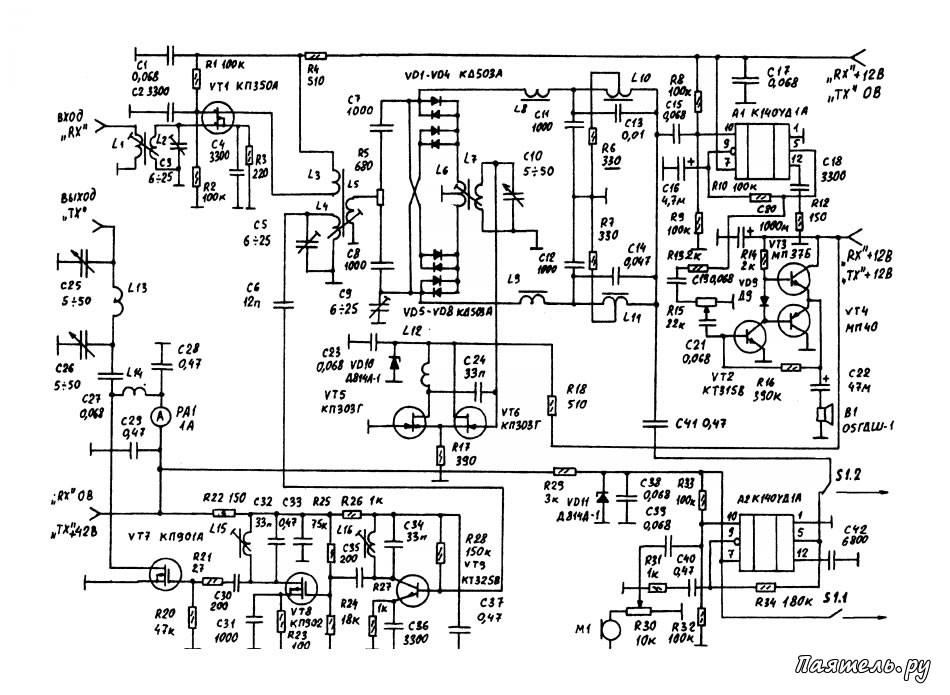

Трансивер предназначен для передачи и приема SSB и CW в диапазоне 28...29,7 МГц. Аппарат построен по схеме прямого преобразования с общим смесителем - модулятором для приема и для передачи. Принципиальная схема трансивера (без телеграфного узла) показана на рисунке 1. Трансивер имеет раздельные для приема и для передачи высокочастотные и низкочастотные тракты, общими для обеих режимов являются смеситель-модулятор и генератор плавного диапазона.


Технические характеристики трансивера:

1. Чувствительность в режиме приема при отношении сигнал / шум 10 дб, не хуже ........ 1 мкВ.
2. Динамический диапазон приемного тракта, измеренный по двухсигнальному методу, около .... 80 дб.
3. Полоса пропускания приемного тракта по уровню -3дб...............................................2700Гц.
4. Ширина спектра однополосного излучения при передаче.............................................................2700 Гц.
5. Несущая частота и нерабочая боковая полоса подавляются не хуже чем на ............................. 40 дб.
6. Выходная мощность передатчика в телеграфном режиме на нагрузке 75 Ом............................... 7 Вт.
7. Увод частоты гетеродина через 30 минут прогрева после включения не более........ 200 Гц/час.


Генератор плавного диапазона (ГПД) выполнен на двух полевых транзисторах VT5 и VT6 с истоковой связью. Он работает на частоте, равной половине частоты принимаемого или передаваемого сигнала. При работе на прием и на передачу выходные цепи ГПД не коммутируются, и не изменяется нагрузка на ГПД. В результате, при переходе с приема на передачу или наоборот, частота ГПД не отклоняется.

Настройка в пределах диапазона производится при помощи переменного конденсатора с воздушным диэлектриком С10, который входит в состав контура ГПД. В режиме передачи SSB, сигнал от микрофона усиливается операционным усилителем А2 и поступает на фазовращатель на элементах L10, L11, С13, С14, R6, R7, который в диапазоне частот 300...3000 Гц обеспечивает сдвиг фазы на 90°.

В контуре L4 С5, служащим общей нагрузкой смесителей на диодах VD1-VD8, выделяется сигнал верхней боковой полосы в диапазоне 28-29,7 МГц. Высокочастотный широкополосной фазовращатель L8 R5 С9 в этом диапазоне обеспечивает сдвиг фазы на 90°. Выделенный однополосной сигнал через конденсатор С6 поступает на трехкаскадный усилитель мощности на транзисторах VT7-VT9. Каскад предварительного усиления и развязки выходного контура смесителя-модулятора выполнен на транзисторе VT9.

Высокое входное сопротивление в сочетании с низкой емкостью С6 обеспечивает минимальное воздействие усилителя мощности на контур. В коллекторной цепи VT9 включен контур, настроенный на середину диапазона. Промежуточный каскад на полевом транзисторе VT8 работает в режиме класса "В", а выходной каскад в режиме класса "С".

"П"-образный фильтр нижних частот на L12 С25 и С26 очищает выходной сигнал от высокочастотных гармоник и обеспечивает согласование выходного сопротивления выходного каскада с волновым сопротивлением антенны. Амперметр РА1 служит для измерения тока стока выходного транзистора и индицирует правильность настройки "П"-фильтра.

Рис.2

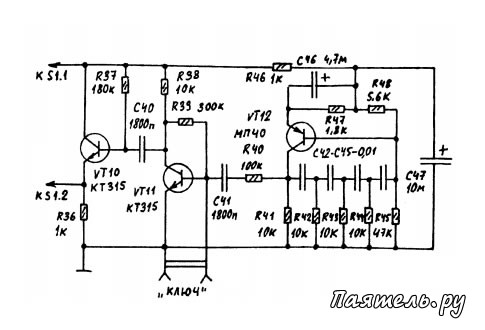

CW-SSB Трансивер прямого преобразованияТелеграфный режим обеспечивается заменой усилителя А2 на генератор синусоидального сигнала частотой 600 Гц (рисунок 2). Переключение CW-SSB производится при помощи переключателя S1. Телеграфный ключ управляет смещением VT11 предусилителя генератора, и следовательно, подачей низкочастотного сигнала на модулятор.

В режиме приема питание 42 В на каскады передатчика не поступает и усилитель мощности и микрофонный усилитель оказываются отключенными. В это время подается напряжение 12В на каскады приемного тракта.

Сигнал от антенны поступает на входной контур L2 С3 через катушку связи L1, она согласует сопротивление контура с сопротивлением антенны. На транзисторе VT1 выполнен УРЧ. Коэффициент усиления каскада определяется напряжением смещения на его втором затворе (делитель на резисторах R1 и R2).

Нагрузкой каскада служит контур L4C5, связь каскада УРЧ с этим контуром осуществляется посредством катушки связи L3. С катушки связи L5 сигнал поступает на диодный демодулятор на диодах VD1-VD8. Катушки L8, L9 и фазовращатель на L10 и L11 выделяют сигнал ЗЧ в полосе частот 300...3000ГЦ, который через конденсатор С15 поступает на вход операционного усилителя А1.

Усилением этой микросхемы определяется основная чувствительность трансивера в режиме приема. Далее следует усилитель ЗЧ на транзисторах VT2-VT4, с выхода которого сигнал ЗЧ поступает на малогабаритный динамик В1. Громкость приема регулируется при помощи переменного резистора R15.

С целью исключения громких щелчков при переключении режимов "RX-TX" питание на УМЗЧ на транзисторах VT2-VT4 подается как при приеме так и при передаче.

CW-SSB Трансивер прямого преобразования CW-SSB Трансивер прямого преобразования

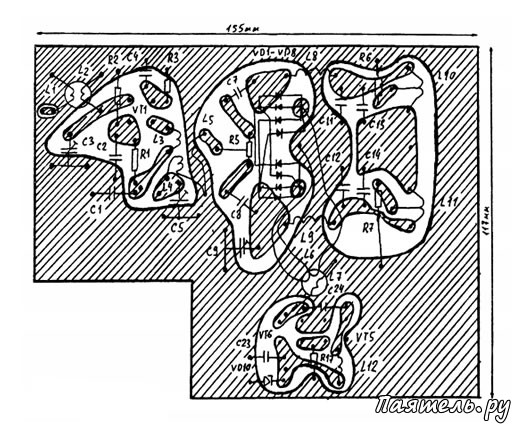

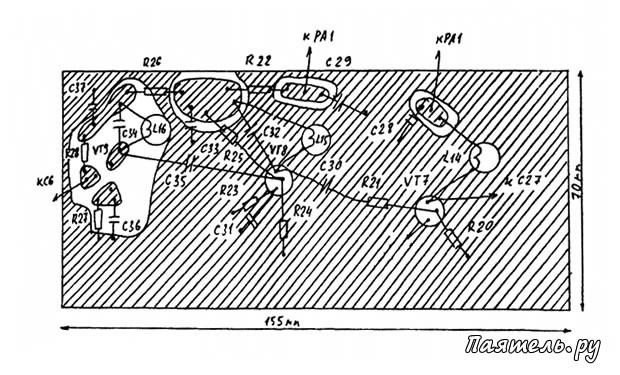

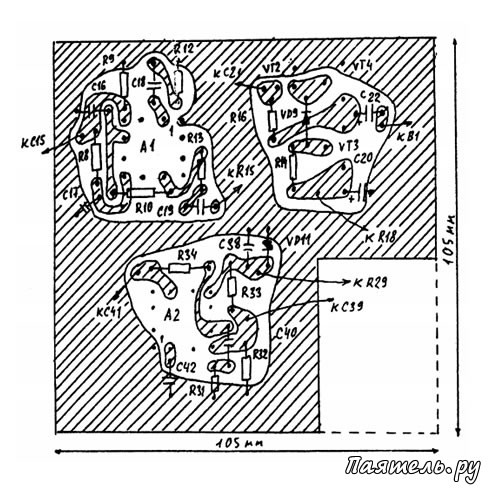

Большинство деталей трансивера установлено на трех печатных платах, рисунки которых показаны на рисунках 3-5. На первой плате расположены детали входного УР4 приемного тракта (на транзисторе VT1), детали смесителя - модулятора с фазовращающими контурами, а также детали гетеродина. На второй плате — низкочастотные каскады на микросхемах А1 и А2 и транзисторах VT2-VT4. На третьей плате размещается усилитель мощности передающего тракта. Плата с смесителем-модулятором, УР4 и ГПД экранируется.

CW-SSB Трансивер прямого преобразованияШасси трансивера имеет ширину 350 мм и глубину 310 мм. На переднюю панель выведены все ручки управления и розетка под микрофон и телеграфный ключ. Динамик тоже устанавливается на передней панели, он привинчивается болтами МЗ через резиновые прокладки. Переключение режимов "RX-TX" производится педалью, которая выключает - включает напряжение 42 В и управляет двумя электромагнитными реле, одно из которых переключает антенну, а второе напряжение 12 В на приемный тракт.

Обмотки реле питаются напряжением 42 В, и в обесточенном состоянии включают режим приема (RX). Розетки для подключения антенны, педали и источника 12 В размещены на задней панели.
