Схема восьмидиапазанного КВ-Трансивера

Для многих радиолюбителей основным источником радиоэлементов являются старые негодные платы от электронного оборудования оборонного назначения. В основном это транзисторы 2Т312, 2Т316, 2Т326, 2Т603, 2Т608, 2Т203, операционные усилители 140УД1, диоды Д18, Д20, Д219, 2Д503: и другие компоненты. Описываемый в этой статье трансивер построен в основном из таких компонентов, полученных в результате разборки неисправных плат.


Трансивер предназначен для работы телеграфом и телефоном в восьми диапазонах : трех участках диапазона 28 МГц (28 МГц, 28,5 МГц и 29 МГц) и диапазонах 21 МГц, 14 МГц, 7 МГц, 3,5 МГц и 1,8 МГц. Во всех этих диапазонах чувствительность в режиме приема не хуже 1 мкВ при отношении сигнал/шум 3:1.

Селективность по соседнему каналу не хуже 50 дБ, и определяется, в основном, параметрами кварцевого фильтра. Динамический диапазон по забитию 65 дБ. Ширина полосы пропускания при работе SSB - 2,4 кГц, при работе CW - 0,8 кГц. Регулировка АРУ обеспечивает изменение входного сигнала не более чем на 6 дБ, при изменении входного на 60 дБ.

Номинальная выходная мощность низкочастотного усилителя не ниже 100 мВт. Несущая и боковая нерабочие частоты подавляются не хуже чем на 50 дБ. Номинальная выходная мощность сигнала, поступающего в антенну зависит от типа усилителя мощности. Если использовать усилитель мощности (оптимально подходит) выходная мощность будет не ниже 100 Вт.

Общая схема трансивера (без усилителя мощности) показана на рисунке 6. Блок малой мощности состоит из входного контура на катушке L1, индуктивность которой меняется при переключении диапазонов при помощи переключателя SB 1.3, и конденсаторов С3, С4 и переменного С5.1.

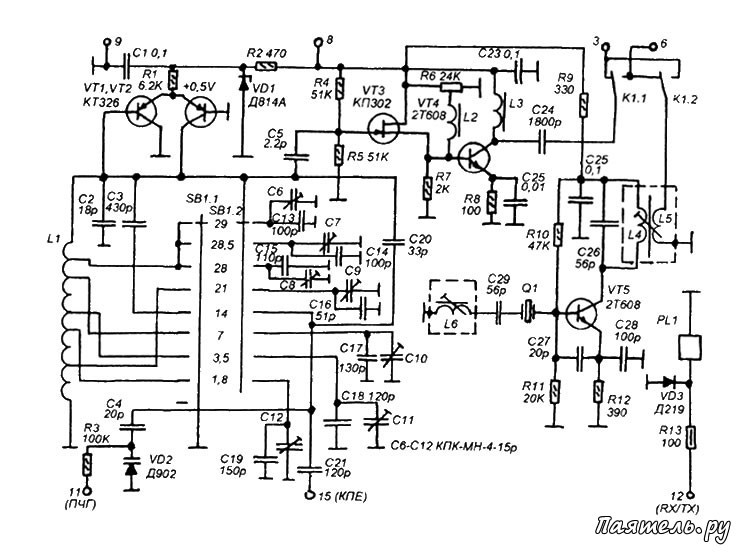

Рис.2
Схема восьмидиапазанного КВ-ТрансивераЗатем следует основная плата (рисунок 1), плата гетеродинов плавного диапазона и опорной частоты (рисунок 2), плата низкой частоты (рисунок 3), телеграфный генератор (рисунок 4), и источник питания маломощного блока (рисунок 5). В качестве усилителя мощности при передаче используется гибридный усилитель мощности, поэтому усилитель мощности здесь не описывается.

Трансивер построен по схеме с одним преобразованием частоты, с промежуточной частотой 9050 кГц. Принципиальная схема основной платы показана на рисунке 1. Она содержит два диодных смесителя, первый на диодах VD1-VD4 и ВЧ-трансформаторах Т1 и Т2 работает как преобразователь частоты при приеме и как балансный модулятор при передаче.

В первом случае сигнал от входного контура через вывод 2 платы поступает на сигнальный вход смесителя, — на отвод вторичной обмотки трансформатора Т1. Сигнал ГПД поступает на первичную обмотку этого трансформатора. Сигнал ПЧ выделяется в обмотке "1" трансформатора Т2 и поступает на первый каскад УПЧ на транзисторах VT1 и VT2, построенный по каскодной схеме.

Этот каскад работает в системе АРУ, его усиление изменяется путем изменения его напряжения питания, которое поступает от системы АРУ через вывод 1 платы. Контур L2C5 в коллекторной цепи VT1 настроен на ПЧ 9050 кГц, с его катушки связи L3 ПЧ поступает на четырехкварцевый лестнечный фильтр ПЧ на одинаковых резонаторах Q1-Q4, на частоту 9050 кГц.

Полоса пропускания фильтра 2,4 кГц, при замыкании контактов реле К1.1 полоса сужается до 0,8 кГц. С кварцевого фильтра сигнал ПЧ поступает на второй каскад УПЧ на транзисторах VT3 и VT4. Этот каскад такой же как и первый, разница в том, что он не участвует в работе системы АРУ и питается от стабилизатора на стабилитроне VD10.

Напряжение ПЧ с коллекторного контура этого каскада поступает на обмотку Т трансформатора Т3, работающего в составе второго смесителя. Этот смеситель выполнен на трансформаторах Т3 и Т4 и диодах VD6-VD9, при приеме он выполняет функцию демодулятора. Напряжение опорной частоты 9050 кГц поступает от опорного генератора на обмотку Т трансформатора Т4.

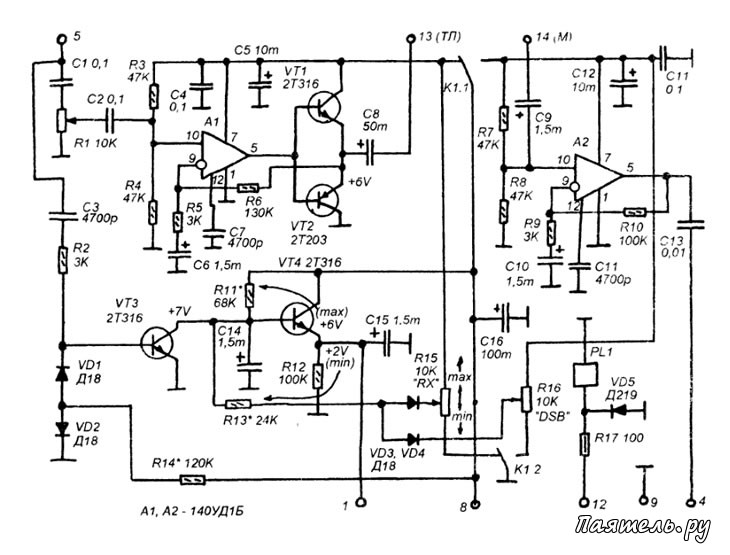

Рис.3
Схема восьмидиапазанного КВ-ТрансивераНизкочастотное напряжение снимается с отвода вторичной обмотки этого трансформатора, и через фильтрующую цепь L6C16R10 поступает на УЗЧ, расположенный на плате — рисунок 3.

В режиме передачи первый смеситель выполняет роль балансного модулятора, напряжение опорной частоты поступает на первичную обмотку трансформатора Т1. Напряжение ЗЧ от микрофонного усилителя платы рис. 3 через фильтрующую цепь L1C1R1 поступает на отвод вторичной обмотки этого трансформатора.
