Схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя.


Блок индикации

Блок индикации уровня сигнала состоит из шести одинаковых узлов, собранных на широко распространённой микросхеме К1003ПП1.

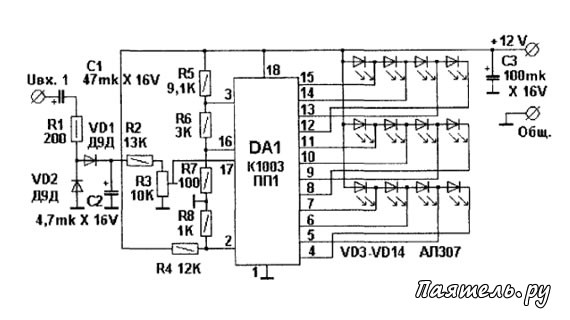

На рисунке 7 для упрощения показана схема только одного канала. Элементами индикации являются обычные маломощные светодиоды. Мною применены безымянные светодиоды в прямоугольных корпусах (скорее всего китайского производства).

Рис.7
Светодиоды VD3-VD12 - зелёного цвета, VD13 - жёлтого (катод подключён к 5 выводу микросхемы), VD14 - красного (катод подключён к 4 выводу микросхемы). Загорание красного светодиода сигнализирует о перегрузке усилителя, жёлтого - о повышенном уровне нелинейных искажений. Светодиодная шкала имеет линейную зависимость показаний от выходного напряжения (не мощности) усилителей.

Данный блок состоит из 6 одинаковых узлов (по одному на каждый канал). Каждый узел собран на отдельной печатной плате для удобства крепления. Светодиоды в линейку расположены с одного краю платы. Для канала сабвуфера изменены номиналы некоторых деталей.

Величина резистора R2 увеличена до 36 кОм, конденсатор С1 имеет ёмкость 100 мкФ и рассчитан на рабочее напряжение не менее 25 В, конденсатор С2 взят ёмкостью 10 мкФ и рассчитан на рабочее напряжение не менее 40 В. Детали этого узла могут быть любых подходящих по номиналам типов.
