Схема Трехканального усилителя 15В

Схема Трехканального усилителя 15В

Обычно стереосистема содержит два равноценных усилительных стереоканала, на входы которых поступают сигналы от источника левого и правого канала, а на выходе включены два равноценных динамика, каждый из которых озвучивает весь диапазон частот (20-20000 Гц). Получается так, что габариты обеих акустических систем достаточно велики, потому что в каждой из них содержится низкочастотный динамик большого диаметра. Размещение такого размера динамиков не допустимо в автомобиле в силу ограниченного пространства.


В результате приходится идти на компромисс и устанавливать низкочастотные малогабаритные динамики, а недостаток звукового давления по НЧ компенсировать различными системами типа "Mega-Bass", поднимающими амплитудно-частотную характеристику в области НЧ. Но, обычно, несмотря на все старания звучание НЧ малогабаритных динамиков оказывается хуже, чем звучание полноразмерной АС.

Как известно, стереоэффект проявляется на частотах более 400 Гц, поэтому в современных автомобильных акустических системах применяется такое распределение стереосигналов, при котором сигналы частотой до 400 Гц поступают на одну общую для обеих стереоканалов низкочастотную акустическую систему — сабвуфер, а сигналы частотами более 400 Гц, как и положено в стереосистеме, поступают на отдельные для каждого стереоканала, СЧ-ВЧ акустические системы, имеющие небольшие габариты.

Принципиальная схема наиболее просто реализуемого стереоусилителя, работающего на трехканальную акустическую систему показана на рисунке 1.
Сигналы левого и правого каналов через подстроечные резисторы R1 и R2 и разделительные конденсаторы С3 и С5 поступают на входы двух усилителей мощности микросхемы TDA1555Q, содержащей четыре усилителя мощности.

К выходам этих усилителей через цепи С6 R6 R7 и С7 R8 R9 подключены две средне-высокочастотные акустические системы, которые и создают стереоэффект. Завал АЧХ этих акустических систем на частотах ниже 400 Гц выполняется наиболее простым способом, — на выходе каждого из этих УЗЧ установлены разделительные конденсаторы С6 и С7 относительно небольшой емкости, и последовательно с ними включены резисторы R6-R9, образующие простейшие фильтры ВЧ.

Низкочастотный канал получается из сигналов, поступающих от обеих стереоканалов, которые микшируются в простейшем микшере на резисторах R3 и R4, и далее, общий, уже монофонический, сигнал поступает на простой пассивный ФНЧ на элементах С1 R5 С2, заваливающий АЧХ на частотах выше 400 Гц.

С выхода этого фильтра монофонический низкочастотный сигнал поступает на входы мостового УМЗЧ микросхемы А1. В результате выполнения УМЗЧ по мостовой схеме отпадает необходимость в разделительных конденсаторах на его выходе, всегда заваливающих АЧХ на НЧ, и низкочастотный громкоговоритель подключается к микросхеме непосредственно.

Данный вариант удобен своей простой и, кроме того позволяет, путем небольших доработок, переделать УМЗЧ уже имеющийся в магнитоле, построенный на микросхеме TDA1555Q в трехканальный вариант, либо доработать недорогую магнитолу путем замены её усилителя на усилитель, выполненный по схеме показанной на рисунке 1.

Рис.2

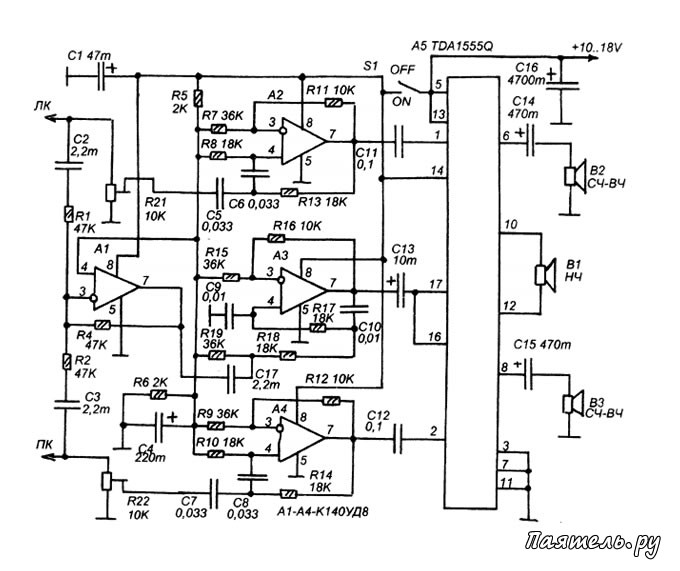

Схема Трехканального усилителя 15ВСхема более совершенного варианта показана на рисунке 2. В ней частотное разделение производится при помощи активных фильтров на операционных усилителях.

Сигналы левого и правого канала, поступающие на входы усилителя подаются на два активных фильтра ВЧ построенных на операционных усилителях А2 и А4. Частота среза выбрана 450 Гц, она определяется параметрами конденсаторов С5, С6, С7, С8, емкость этих конденсаторов можно рассчитать по простой формуле C5=C6=C7=C8=0,015/F, где емкость выражена в мкФ, а частота в кГц.

Таким образом, можно выбрать любую частоту среза в зависимости от конкретных условий и желания. Сигналы, выделенные активными фильтрами поступают на два УМЗЧ микросхемы А5, и с их выходов на два средне-высокочастотных громкоговорителя В2 и В3, создающих стереоэффект. Для получения третьего канала применяется микшер на операционном усилителе А1.

С выхода А1 полученный монофонический сигнал поступает на ФНЧ на операционном усилителе A3. Частота среза выбрана 500 Гц, она зависит от емкостей конденсаторов С9 и С10. Емкость этих конденсаторов можно рассчитать по простой формуле: С9=С10 = 0,005/F, где емкость выражена в мкФ, а частота в кГц. Используя эту формулу можно выбрать любую другую частоту среза. При этом нужно учитывать, что желательно обеспечить некоторое небольшое перекрытие между частотами среза ФВЧ и ФНЧ, так чтобы получилась АЧХ без провалов.

Рис.3
Схема Трехканального усилителя 15ВОба усилителя обеспечивают мощность в каналах СЧ-ВЧ при напряжении питания 14В — 8 Вт, в канале НЧ — 15 Вт. Все громкоговорители четырехомные. На рисунке 3 приведена простая схема сабвуфера для любой стереофонической автомагнитолы, не имеющей выхода для подключения сабвуфера.

Сигналы левого и правого каналов снимаются непосредственно с выходов автомагнитолы, к которым подключены акустические системы (параллельно акустическим системам). Если усилители мощности магнитолы построены по мостовым схемам и из двух проводов, идущих к каждому громкоговорителю ни один не имеет контакта с массой сигнал можно снимать с любого из этих двух проводов.

Резисторы R1 и R2 выполняют роль микшера и одновременно, вместе с подстроечным резистором R3 входят в состав делителя входного сигнала. Делитель настраивается для каждого конкретного случая таким образом, чтобы при максимальной громкости магнитолы переменное напряжение ЗЧ на выводах 1 и 9 микросхемы А1 было в пределах 0,5...0,6 В. Резисторы R1 и R2 должны быть одинаковыми.

После микшера включен пассивный ФНЧ на элементах R4 С1 R5 С2, его частота среза выбрана 400 Гц.

Дополнительный усилитель монтируется в корпусе от неисправного коммутатора зажигания автомобиля "Волга" или "УАЗ". Микросхема А1 устанавливается в этом корпусе, который одновременно выполняет роль радиатора. Все остальные элементы монтируются объемным способом. Выключатель S1 — микротумблер, под него в торце корпуса сверлится отверстие.

Конденсатор С4 должен быть на емкость не менее указанной на схеме (чем больше тем лучше). Динамик может быть 4-х или 2-х омный. При 4-омном максимальная выходная мощность будет 15 Вт, при 2-омном — 22 Вт. Ток покоя усилителя 80 mA (S1 включен, но на вход сигналы не подаются), максимальный ток потребления не более 5 А.

Рис.4

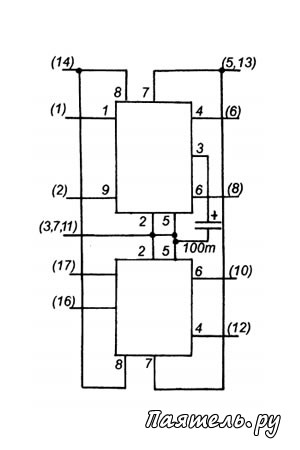

Схема Трехканального усилителя 15ВТеперь о замене деталей. В схемах на рисунках 1 и 2 микросхему TDA1555Q можно заменить на TDA1554Q или на TDA1558Q, эти микросхемы незначительно отличаются некоторыми параметрами, а в остальном, включая цоколевку, полностью идентичны. При отсутствии этих микросхем одну микросхему TDA1555Q можно заменить двумя микросхемами TDA1519A (или TDA1517, TDA1519 с любой буквой, но мощность будет в 1,5 раза ниже), так как это показано на рис. 4 (в скобках показаны соответствующие выводы микросхемы TDA1555Q).

Микросхему TDA1519A можно заменить на любую TDA1519 или на TDA1517, но мощность уменьшится в 1,5 раза.
Операционные усилители К140УД8 в схеме на рисунке 2 можно заменить на К544УД1, К140УД6, К140УД7, соответственно учитывая различия в цоколевке.
