Схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя.


Усилители мощности

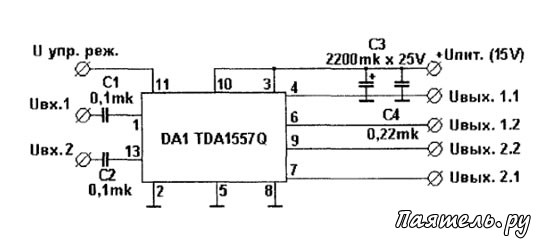

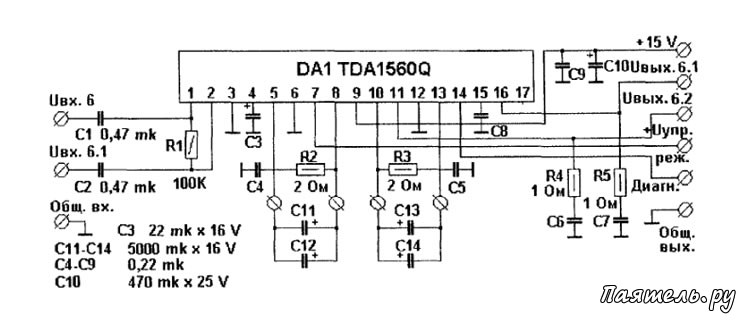

Усилитель мощности состоит из 5 одинаковых блоков выходной мощностью 22 ватта на канал собранных по типовой схеме (рис. 3) и одного низкочастотного УМНЧ для канала сабвуфера с выходной мощностью 40 ватт (рис. 4). Схема последнего также не имеет особенностей за исключением номиналов нескольких деталей.

Рис.3
В несколько раз по сравнению с типовой увеличена ёмкость конденсаторов С11, С13 (даже параллельно подключены дополнительные конденсаторы). Это позволило снизить нижнюю граничную частоту усилителя до 20 Гц. Уменьшение ёмкости этих конденсаторов приведёт не к сужению полосы пропускания усилителя, а к уменьшению выходной мощности примерно до 10 ватт и к очень резкому увеличению искажений в самой низкочастотной области (и не только) при попытке увеличить мощность усилителя свыше этого значения.

Все детали этого усилителя, за исключением конденсаторов С11-С14 установлены на печатной плате размером 80x45 мм.

Детали 22-ваттных усилителей (рис. 4) размещены навесным способом ввиду предельной простоты схемы. Требуется только обеспечить минимально возможную длину соединительных проводов. Питание всех усилителей мощности подводится медными проводами с сечением проводящей жилы не менее 1 мм2 виду большого потребляемого тока.

Рис.4
Такое же требование предъявляется к проводам, подключающим акустические системы. На рис. 4 показана только схема двух каналов. Для канала 5 используется только половина микросхемы. Незадействованные выводы никуда не подключены. Одноимённые выводы питания и управления всех каналов соединены параллельно.

Усилитель, собранный по данной схеме совершенно не имеет склонности к самовозбуждению. Но если вследствие крайне неудачного монтажа это явление происходит, то между выходами каналов (например, между выводами 4 и 6 микросхемы) следует включить стандартные цепочки из последовательно соединённых двухомных резисторов любой мощности и конденсатора типа МБМ ёмкостью 0,05 мкФ. Самовозбуждение может произойти и из-за слишком длинных соединительных проводов к АС (более 5...6 метров).

Переключатель входов

Данный блок предназначен для предварительной фильтрации высокочастотных помех наводимых на выходы звуковой карты от узлов компьютера и переключения источников сигнала. Частоты импульсных токов в компьютерах имеют очень широкий спектр и достигают нескольких гигагерц. На таких частотах провода длиной всего лишь несколько сантиметров играют роль эффективной антенны.

Так как звуковые карты практически не экранированы, то всё это удовольствие по соединительным кабелям легко попадает на входы усилителя НЧ. На переходах транзисторов эти помехи детектируются и в таком виде уже могут стать слышимыми, что и выявляется легко на практике.

Все простые усилители (и не только) не имеют каких либо входных фильтров. Такое упрощение приводит к значительному ухудшению качества звука за счёт проникновения напряжения выше названных помех на вход усилителя мощности и последующего воспроизведения их громкоговорителями.

Входной фильтр данного блока задерживает сигналы с частотами выше 10 МГц. Не следует упрощать фильтр, перенеся подключения дросселей после прохождения сигнала через контакты реле. Часть наиболее высокочастотных помех благодаря паразитным ёмкостям и индуктивностям монтажа и контактов реле без труда проникает на вход усилителя НЧ.

Поэтому в качестве конденсаторов С11, С12, С21, С22 и т. д. советую применять проходные конденсаторы. Входные разъёмы (количество зависит от исполнения) рекомендую закрыть экраном, изготовленном из тонкой лужёной жести. В стенке этого экрана просверлены отверстия в которых пайкой закреплены все проходные конденсаторы.
