Схема шестиканального усилителя звука для ПК, DVD

Схема шестиканального усилителя звука для ПК, DVD

Схем полного усилителя НЧ с блоком питания, электронным индикатором уровня, коммутатором входов практически не встречается. В этой статье я постараюсь в меру своих способностей и возможностей восполнить этот пробел. Данный шестиканальный усилитель рассчитан на работу с сигналами, поступающими от звуковой карты и DVD проигрывателя.


Его усилитель мощности состоит из 5 идентичных каналов мощностью по 22 ватт каждый и одного сабвуферного канала на 40 ватт. Особенностью всех каналов является однополярное питание напряжением всего лишь 15,5 вольт от транзисторного стабилизатора.

Его нетрудно несколько увеличить, но делать свыше 16,5 Вольт весьма не рекомендую. При напряжении в 18 Вольт усилители мощности (особенно канала сабвуфера) почти наверняка весьма скоро выйдут из строя.

На вход усилителя сигнал поступает через разъёмы, расположенные на задней стенке корпуса. Можно одновременно подключить два источника сигнала. Переключение входов производится с помощью электромагнитных реле. Далее сигнал поступает на фильтр, где обрезаются частоты выше 20 кГц, а оттуда на усилители мощности.

Темброблок и регуляторы громкости не предусмотрены, так как подавляющее большинство проигрывателей DVD и все звуковые карты компьютеров прекрасно справляются с этими функциями сами. Но при желании можно ввести эти регуляторы в усилитель. К выходу усилителя мощности каждого из каналов подключен электронный индикатор уровня сигнала на светодиодах.

Особенностью данного усилителя является отсутствие специальных радиаторов под микросхемы УМНЧ и регулирующие транзисторы. Эту роль успешно выполняет дюралюминиевое шасси усилителя. Диэлектрические прокладки под них не требуются, что улучшает отвод тепла.

Блок питания

Блок питания (рис. 1) построен по несколько необычной схеме.

Во-первых: регулирующий транзистор включён по схеме с общим эмиттером, что позволяет весьма простыми способами достичь минимально возможной разницы между входным и выходным напряжением и, следовательно - высокого КПД.

Другой особенностью стабилизатора является применение двух выпрямителей переменного напряжения: основной на диодах VD1-VD4 и вспомогательный на диодах VD5-VD8. Вспомогательный выпрямитель предназначен для питания каскада на транзисторе VT4. Можно обойтись и без этого выпрямителя, увеличив номинал резисторов R2 и R7 до соответственно 2 кОм и 150 Ом, но ухудшится экономичность стабилизатора. Транзистор VT4 тогда придётся поставить на радиатор площадью не менее 15 см2.

Все элементы, относящиеся к вспомогательному выпрямителю, в этом случае не понадобятся. Выводы деталей, подключённые к плюсовому проводу вспомогательного выпрямителя, следует присоединить к аналогичному выходу основного выпрямителя. Для того чтобы при этом не ухудшилась экономичность нужно заменить транзистор КТ863А мощным полевым типа КП727А (лучше поставить два-три параллельно включённых таких транзистора без всяких уравнивающих ток резисторов).

Можно применить другие подходящие по параметрам отечественные или импортные транзисторы с сопротивлением сток-исток в открытом состоянии не более 0,1 Ом, допустимым напряжением между стоком и истоком не менее 30 В. Между затвором и истоком полезно включить для повышения надёжности работы любой маломощный стабилитрон на напряжение 12-15 В. Анод стабилитрона соединяется с истоком.

Рис.1.1

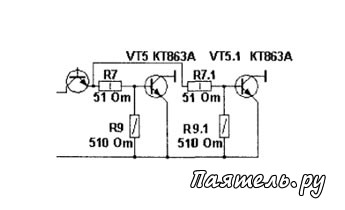

Схема шестиканального усилителя звука для ПК, DVDТранзистор VT5 обязательно должен иметь хороший тепловой контакт с шасси усилителя. Более того, требуется параллельно включить не менее двух транзисторов VT5 типа КТ863А и соответственно резисторов R9 и R7 в таком же количестве (рис. 1.1) На схеме (рис. 1) всё показано в одном экземпляре для упрощения.

Транзистор КТ863А обладает редкой совокупностью очень ценных параметров, большой максимальный ток коллектора (10 А), большой коэффициент передачи тока базы при этом токе (более 100) и весьма малое напряжение насыщения коллектор-эмиттер (менее 0,3 V) при этом же токе коллектора.

Поэтому данный стабилизатор начинает нормально работать при напряжении на входе менее чем на 0,5 вольта больше выходного, что позволяет получить хороший КПД. Транзисторы КТ863А можно заменить транзисторами КТ819 с любым буквенным индексом и в любом корпусе, но потребуется подобрать экземпляры с приемлемыми параметрами.

В качестве диодов VD1-VD4 можно применить любые, выдерживающие прямой средний ток не менее 10 А. Обратное допустимое напряжение на диодах не должно быть меньше 35 вольт. Если нужно получить меньшие потери в мостовом выпрямителе, нужно применить устаревшие германиевые мощные диоды или кремниевые диоды с барьером Шоттки, рассчитанные на напряжение и токи не менее указанных.

Можно применить монолитные мостовые выпрямители, но они должны быть рассчитаны на силу выпрямленного тока не менее 15 А. Стабилизатор собран на плате из стеклотекстолита размером 40x50 мм. Крупные детали стабилизатора и регулирующие транзисторы VT5 типа КТ863А расположены вне платы непосредственно на шасси.

Электролитические конденсаторы можно применить любые подходящие по размеру, все остальные конденсаторы керамические или типа МБМ на напряжение не ниже указанного на схеме. Микросхемы DA1, DA2, DA3, транзисторы VT5 устанавливаются с помощью винтов непосредственно на металлическое шасси без изолирующих прокладок. Для трансформатора питания удобно использовать трансформатор ТС-180 или ТСА-180 от лампово-полупроводниковых чёрно-белых телевизоров.
