Слово универсальный в названии модема говорит о том. что он может применяться и для других видов цифровой любительской радиосвязи при условии, что основная компьютерная программа поддерживает связь компьютера с модемом через LPT-порт. На рис. 1 представлена блок-схема модема, все детали различных узлов модема рассчитаны на его работу со средней частотой около 2000 Гц.


Рис.5
В этом случае величина средней частоты будет равна 2000 Гц. Учитывая величину сдвига частот, равную 200 Гц, определяем, что нижняя частота должна быть 1900 Гц, а верхняя— 2100 Гц. Если вы не намерены пользоваться узкополосым НЧ фильтром радиоприемника, то в таком случае можете настраивать фильтры модема на любые другие звуковые частоты в пределах 800...3000 Герц.

Настройка тонального генератора (см. рис. 2) выполняется с использованием частотомера. Частотомер подключается к точке выхода генерируемого звукового сигнала. Регулировкой величины сопротивления резистора R10 устанавливается величина нижней частоты (1900 Гц), а регулировкой R9 (при замкнутой на землю точке входа управление) устанавливается величина верхней частоты (2100 Гц).

Изменением величины резистора R7 можно корректировать качество синусоиды генерируемого сигнала (только при осциллографическом контроле). Резистором R18 добиваются равной амплитуды для сигналов высокой и низкой частоты. Помните, что для RTTY используется разнос частот равный величине 170 Гц, а AMTOR, PACTOR и Packet Radio (300 Бод) работают при разносе частот на величину 200 Гц, Packet Radio (1200 Бод) использует разнос частот 1000 Гц.

Обычно мною всегда устанавливается величина разноса частот в 200 Гц, что позволяет без ущерба принимать на один и тот же модем сигналы всех основных видов любительской цифровой радиосвязи.

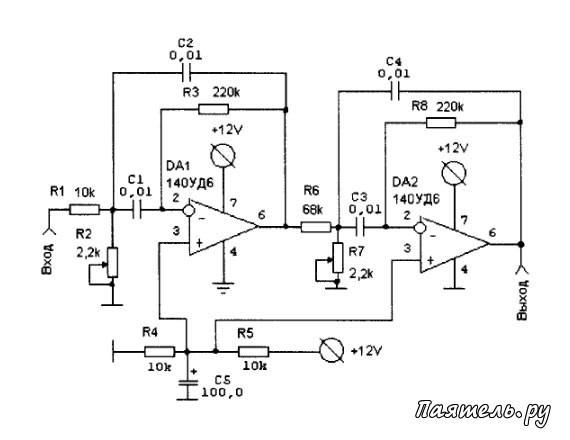

Настройку фильтров следует начать с настройки канальных фильтров (см. рис. 5). Сначала следует настроить фильтры каналов А и Б. Каждый из них выполнен на двух операционных усилителях типа К140УД7(УД8) (или подобных). Для настройки фильтра сигнал от тонального генератора U1 подается на вход фильтра, при этом фильтр А настраивается на верхнюю аудио частоту (например, 2100 Гц), а фильтр Б — на нижнюю частоту (например, 1900 Гц).

Для этого каскады на DA1 и DA2 резисторами R2 и R7 настраиваются поочередно на одну и ту же частоту, соответствующую данному каналу. При настройке канальных фильтров следует непременно учитывать условие равенства между собой коэффициентов передачи канальных фильтров А и Б. Для этого на выход канальных фильтров поочередно подключается вольтметр переменного напряжения и, изменением величин сопротивлений межкаскадного резистора R6, следует добиться равенства напряжений на выходе при одинаковых напряжения х на входе.

После настройки фильтров каналов А и Б следует вернуться чуть вперед и выполнить подстройку предварительного усилителя (см. рис. 4). Если усиление приемника большое. то необходимости в дополнительном усилителе нет и каскад на DA1 можно не делать. Ось резистора R5 следует взять с регулировкой отверткой (под шлиц).

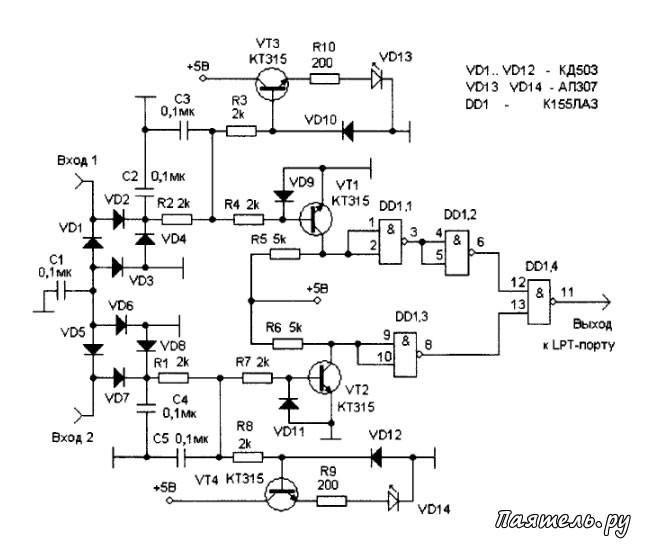

Специальный частотный детектор и выходной формирующий каскад настройки не требуют. Можно снять частотную характеристику детектора с подсоединенными к нему фильтрами. Настройку можно считать завершенной при попеременном мигании светодиодов в такт с поступающими на вход сигналами.

Настраиваться на работающую в эфире станцию следует при уменьшенной до минимума громкости принимаемыми сигналами. Затем громкость , следует значительно увеличить, контролируя прием по тексту на экране компьютера. При этом не следует вдаваться в панику, если светодиоды будут гореть постоянно. Если на экране появляются не те сигналы, измените в компьютерной программе клавишей вид символов.

Работать с описанным выше модемом могут только специально предназначенные для этого модема программы. Описание одной из таких программ приведено ниже. Программа носит название RTTY_LGT.
