Слово универсальный в названии модема говорит о том. что он может применяться и для других видов цифровой любительской радиосвязи при условии, что основная компьютерная программа поддерживает связь компьютера с модемом через LPT-порт. На рис. 1 представлена блок-схема модема, все детали различных узлов модема рассчитаны на его работу со средней частотой около 2000 Гц.


Тональный генератор.

Рис.2

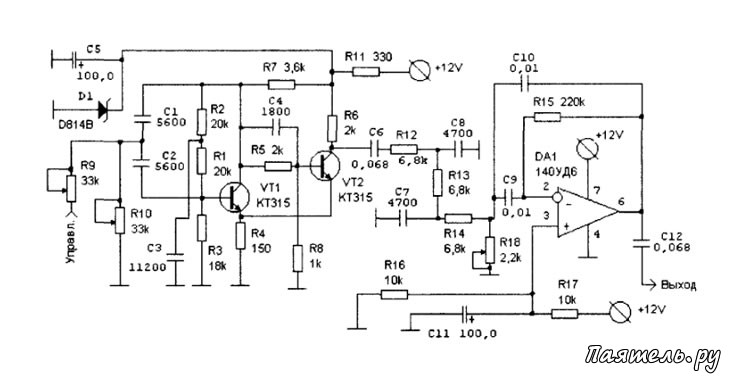

Тональный генератор U1 выполнен по одному из широко известных вариантов Принципиальная электрическая схема тонального генератора представлена на рис. 2.

Генератор выполнен на транзисторах VT1 и VT2 типа КТ315Б по схеме с обратной связью через двойной Т-мост, обладает высокой стабильностью и достаточно хорошим качеством сигнала при питании от стабилизированного источника. Конденсаторы С1, С2 и С3 должны иметь допуск не хуже 10 процентов. На операционном усилителе DA1 типа К140УД6 выполнен полосовой фильтр, назначением которого является улучшение синусоидальности выходного сигнала.

Для настройки частотомер подключается к точке выхода, регулировкой R10 устанавливается величина нижней частоты, а регулировкой R9 (при замкнутой на землю точки входа управление) устанавливается величина верхней частоты. Изменением величины резистора R7 можно корректировать качество синусоиды генерируемого сигнала (только при осциллографическом контроле). Резистором R18 добиваются равной амплитуды для сигналов высокой и низкой частоты.

Полосовой фильтр

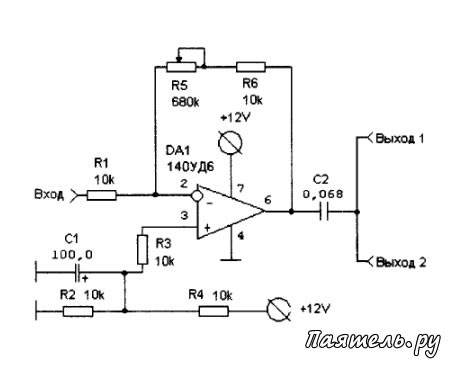

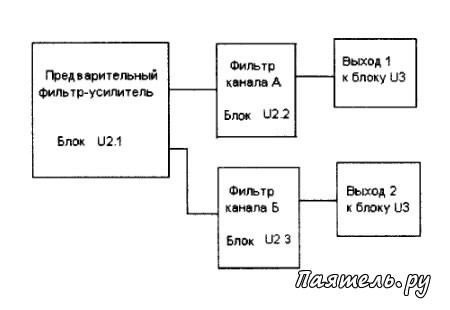

Полосовой фильтр U2 может иметь множество вариантов исполнения. В данном варианте модема применен сложный двухканальный вариант фильтра, блок-схема которого представлена на рис. 3. Сложный фильтр содержит в своем составе предварительный усилитель (блок U2.1), два фильтра каналов А и Б (блоки U2.2 и U2.3) Предварительный усилитель представлен на рис. 4.

Рис.3
На операционном усилителе DA1 собран дополнительный усилитель сигналов НЧ. Если усиление приемника большое, то необходимости в дополнительном усилителе нет и каскад на DA1 можно не делать. Ось резистора R5 следует взять с регулировкой отверткой (под шлиц).

На рис. 10 схема одного канала фильтра А или Б. Каждый из них выполнен на двух операционных усилителях типа К140УД7(УД6) (или подобных). Для настройки фильтра сигнал от тонального генератора U1 подается на вход фильтра, при этом фильтр А настраивается на верхнюю аудио частоту, а фильтр Б — на нижнюю Для этого каскады на DA1 и DA2 резисторами R2 и R7 настраиваются поочередно на одну и ту же частоту.

Следует иметь в виду, что иногда, при достаточном усилении приемника и достаточно сильном сигнале от ваших корреспондентов, можно обойтись одним каскадом в каждом из фильтров, а также на ставить дополнительный фильтр (рис. 3) на входе...

Детектор и выходное согласующее устройство.

Рис.4
Схема специального диодного детектора U3 представлена на рис. 11. В качестве детекторов применены мостовые двухполупериодные выпрямители. Схему управления светодиодами можно усложнить, используя в таком случае схему.

Выходное согласующее устройство, выполненное на К155ЛАЗ, выполняет начальную фазу декодирования принимаемого сигнала. Окончательное декодирование выполняется управляющей компьютерной программой.

Настройка модема.

Настройка модема чрезвычайно простая. Привожу необходимые этапы настройки:

Начать настройку модема следует с выбора величин рабочих частот. При расчетах следует за основу взять характеристики узкополосого НЧ фильтра, установленного на вашем радиоприемнике. Предположим, что радиоприемник на вашей станции имеет узкополосый фильтр с шириной полосы 3000 Гц и пропускает частоты от 1000 до 3000 Гц.
