Триггер в охране автомобиля

Триггер в охране автомобиля

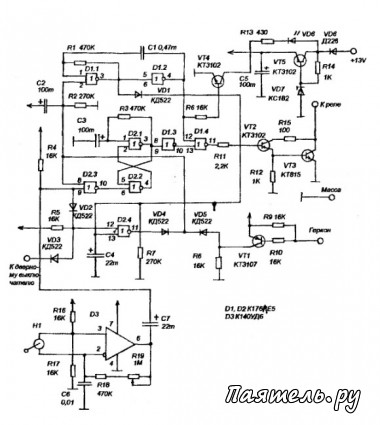

В основе этого автомобильного охранного устройства лежит принцип использования одновибратора на основе триггера на элементах ИЛИ-НЕ, схема несколько модифицирована с целью улучшения надежности и эксплуатационных удобств. При использовании микросхем серии К176 требуется параметрический стабилизатор на напряжение 8-10 В (в исходной схеме параметрический стабилизатор практически не функционирует по своему прямому назначению, на это и не нужно, его цель не допустить превышения напряжения питания - более 15В, а вовсе не стабилизировать его), для фото приходится устанавливать стабилитрон на это напряжение и балластный резистор, некотором падает достаточно большое напряжение.
Подробнее...

Схема бесконтактного зажигания

Схема бесконтактного зажигания

Эта схема относится тоже к их числу, но отличается простотой и возможностью оперативной регулировки угла опережения во время движения автомобиля. Принципиальная схема показана на рисунке. Собственно коммутатор тока в первичной обмотке катушки зажигания сделан на транзисторах VT3 и VT4, в его основе простой коммутатор. Разница в том, что на выходе используется более высоковольтный транзистор 2Т848А, в результате нет необходимости в предохранительных диодах и стабилитронах.
Подробнее...

Схема цифрового тахометра на одной микросхеме

Схема цифрового тахометра на одной микросхеме

Тахометр, — прибор измеряющий частоту вращения коленвала двигателя автомобиля. особенно необходим на машинах с двигателями относительно небольшой мощности. Проблема в том, что для поддержания необходимой динамики движения слабый двигатель приходится постоянно крутить, - заставлять работать на повышенных оборотах, и именно здесь есть опасность его перекрутить. На машинах с более мощными моторами тахометр уже не так важен, поскольку хорошей динамики можно достигнуть и при небольшой частоте вращения.
Подробнее...

Схема автосигнализации с инерционным датчиком

Схема автосигнализации с инерционным датчиком

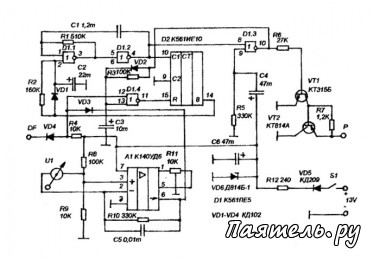

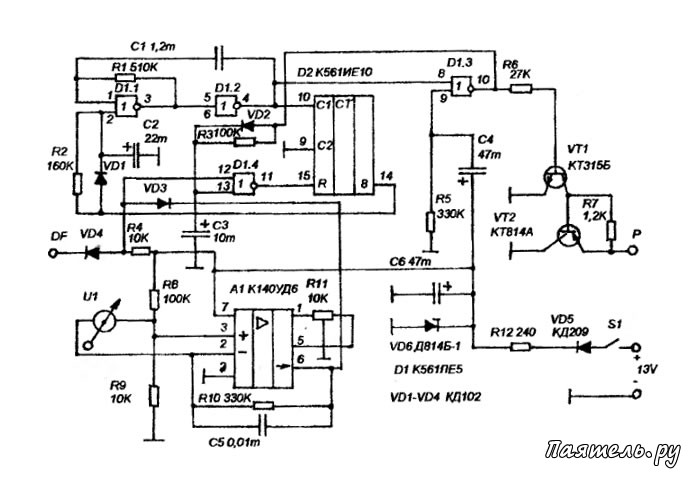

При изготовлении самодельных охранных устройств для автомобиля наибольшей популярностью пользуются схемы с инерционными датчиками, реагирующие на наклоны кузова или его качания. При попытках, взломать дверь или вынуть стекло, когда прикладывается к кузову машины достаточно большое усилие (кузов качается), либо при посадке в салон, открывании двери, попытке снять колесо (наклон кузова) такой датчик срабатывает очень надежно.
Подробнее...
