Схема видеонаблюдения с записью на диск

Схема видеонаблюдения с записью на диск

Принципиальная схема системы видеонаблюдения, сделанной применительно к DVD-рекордеру, показана на рисунке 1. Алгоритм работы примерно такой. На вашем автомобиле должна быть установлена сигнализация с обратной связью. Когда произойдет срабатывание сигнализации, брелок издает тревожные звуковые сигналы. Если этот брелок будет предварительно положен не в карман, а на акустически чувствительную поверхность корпуса устройства, то сработает схема и подаст питание на видеокамеру, которая смотрит через окно квартиры на ваш автомобиль.
Подробнее...

Схема устройства видеонаблюдения за машиной

Схема устройства видеонаблюдения за машиной

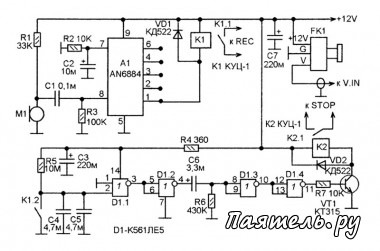

Сейчас многие легковые автомобили оснащаются охранными сигнализациями с обратной связью. Брелок такой сигнализации служит не только ключом-пультом управления, но и приемником тревожного сигнала. О срабатывании сигнализации он сообщает владельцу тревожными звуками. Но, проблема в том, что моментально отреагировать и принять меры владелец не может, особенно если сигнализация сработала ночью.
Подробнее...

Схема автоматического включения ближнего света фар

Схема автоматического включения ближнего света фар

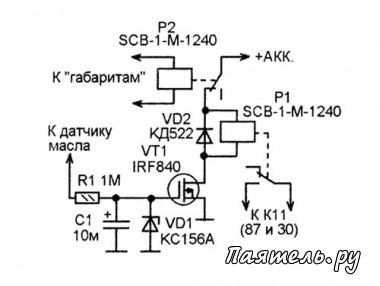

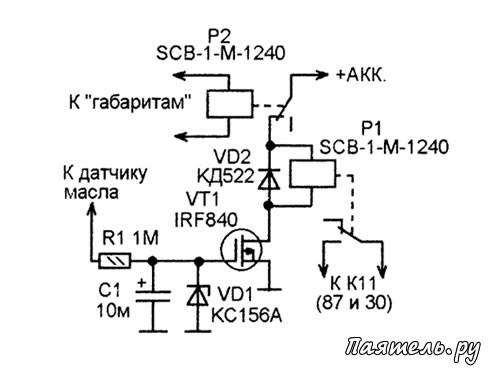

Сигналом к началу работы служит изменение состояния индикатора недостаточного давления масла. Пока двигатель не работает конденсатор С1 разряжен через R1 и замкнутые контакты датчика масла. После пуска двигателя контакты датчика размыкаются и С1 начинает заряжаться через R1. Примерно через 10 секунд транзистор VT1 открывается и реле Р1 включает только ближний свет фар (габариты не включаются).
Подробнее...

Схема датчика включения вентилятора для радиатора ВАЗ

Схема датчика включения вентилятора для радиатора ВАЗ

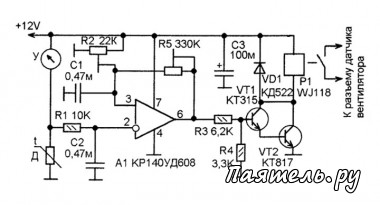

Датчик указателя температуры представляет собой терморезистор, включенный между общим минусом и стрелочным указателем. С увеличением температуры его сопротивление уменьшается, а стрелка указателя отклоняется на больший угол. О величине температуры охлаждающей жидкости можно судить по напряжению на датчике. На рисунке показана схема контрольного узла, состоящего из компаратора на ОУ, ключа и реле, контакты которого нужно подключить вместо вышедшего из строя датчика вентилятора.
Подробнее...
