Простая схема автоматического выключения фар

Простая схема автоматического выключения фар

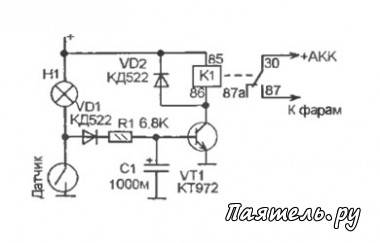

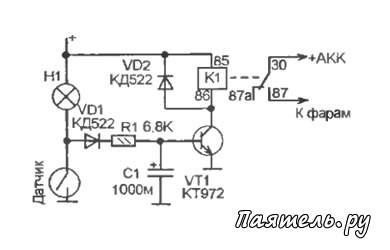

В схеме автомобиля есть датчик давления масла, который представляет собой подпружиненные контакты, нормально замкнутые, и размыкающиеся, когда под давлением масла пружина сжимается. Таким образом, когда двигатель не работает, контакты датчика замкнуты, а размыкаются они через одну-две секунды после пуска двигателя, то есть, когда давление масла возрастет. Нужно сделать простейшую схему, показанную на рисунке.
Подробнее...

Схема аналогового тахометра с цифровой индикацией

Схема аналогового тахометра с цифровой индикацией

Главное отличие этого тахометра в том, что по способу измерения частоты вращения коленчатого вала автомобиля, - это аналоговый прибор. Но, результат измерения отображается на трехразрядном цифровом табло, аналоговый тахометр на преобразователе частота - напряжение на таймере 555 и выход - светодиодный индикатор уровня на А277. Вход, на таймере, с возможностью параметрической регулировки коэффициента преобразования, меня вполне устроил, но выход - показания в виде столбика термометра с шагом в 500 оборотов, - категорически не подходит.
Подробнее...

Схема звукового устройства заднего хода автомобиля

Схема звукового устройства заднего хода автомобиля

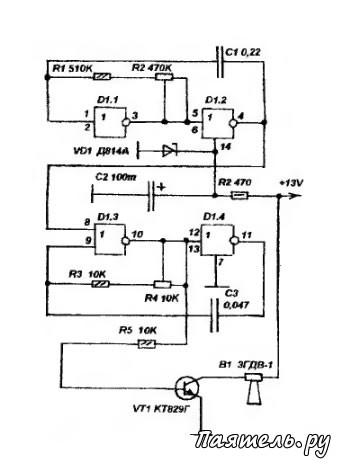

Среди модного дополнительного электронного оборудования автомобилей все чаще встречаются речевые синтезаторы, предупреждающие о движении задним ходом. В основном это голос пионервожатой: "Осторожно, моя машина едет назад", в результате человек вместо того, чтобы уступить дорогу останавливается и начинает крутить головой по сторонам, пытаясь найти в толпе "лицо, знакомое с детства".
Подробнее...

Схема датчика уровня охлаждающей жидкости

Схема датчика уровня охлаждающей жидкости

К сожалению не все автомобили оснащены датчиками уровня воды в системе охлаждения двигателя. Принципиальная схема датчика уровня охлаждающей жидкости, выполненного на трех транзисторах показана на рисунке. В крышке расширительного бачка устанавливаются два щупа - две жестяные пластины, таким образом, чтобы при завинчивании крышки они опускались до середины бачка.
