Цифровой узел настройки радиоприемника

Категория: Радиоприемники
Цифровой узел настройки радиоприемника

В большинстве современных радиовещательных приемников настройка на станцию производится при помощи синтезатора частоты, который управляется микроконтроллером. Для того чтобы ввести цифровую настройку в радиоприемник с обычной электронной настройкой требуется использовать специализированные микросхемы синтезатора частоты, которые пока труднодоступны, либо собирать синтезатор на отечественной базе, что получается слишком сложно и трудоемко.


Тем не менее существует цифровой способ синтеза напряжения настройки при помощи обычных реверсивных счетчиков и резистивной матрицы. Такой способ позволяет с успехом выполнить функции несложного синтезатора частоты значительно более простыми схемными решениями.

Блок настройки питается стабилизированным напряжением 12-15В и обеспечивает генерацию ступенчато-изменяющегося напряжения в пределах от нуля до напряжения источника питания. Дискретность изменения напряжения — 256 ступенек, чего вполне достаточно для настройки радиоприемника работающего в УКВ или FM диапазоне, а также и для настройки в средневолновом диапазоне AM.

Настройка производится нажатием на квазисенсорные кнопки "+" и и— при этом напряжение настройки изменяется в ту или другую сторону. Изменение напряжения индицируется на электролюминисцентной шкале, на которой соответствующим образом перемещается светящаяся метка. Эта же шкала несет информацию и о включенном диапазоне.

Принцип работы блока настройки

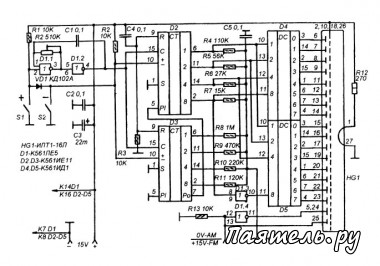

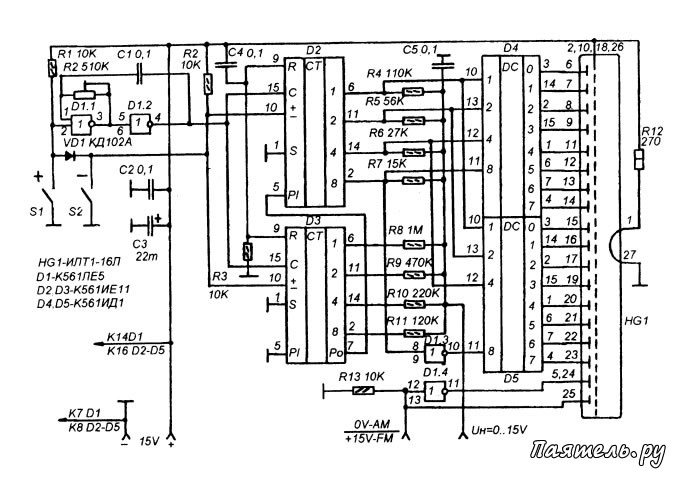

На элементах D1.1 и D1.2 выполнен тактовый мультивибратор, который определяет скорость перестройки в пределах диапазона. Импульсы с его выхода поступают на вход восьмиразрядного реверсивного счетчика, собранного на двух микросхемах К561ИЕ11 — D2 и D3. В момент включения питания зарядный ток конденсатора С4 устанавливает этот счетчик в нулевое состояние.

К выходам счетчика подключена резистивная матрица состоящая из восьми резисторов R4-R11. Номиналы резисторов выбраны в соответствии с выходными числами счетчика. В то время когда счетчик (на D2 и D3) находится в нулевом состоянии на все эти резисторы поступает напряжение логического нуля, которое у микросхем К561 близко к нулю напряжения питания. В результате в общей точке соединения этих резисторов напряжение так же равно нулю.

При поступлении на вход счетчика импульсов от тактового мультивибратора код на выходе счетчика изменяется, и с каждым очередным импульсов логическое число на его выходе растет. Это значит, что на некоторые резисторы подается напряжение логической единицы (почти напряжения питания). Поскольку сопротивления резисторов подобраны соответственно логическим числам на выходах счетчика, то напряжение в точке соединения этих резисторов будет прямопропорционально соответствовать кодовому числу на выходе счетчика. Таким образом, напряжение в точке соединения R4-R11 изменяется 256-ю градациями от нуля до напряжения питания.

Управление счетчиком, а значит и настройкой, производится при помощи кнопок S1 и S2. При нажатии на S1 запускается тактовый мультивибратор на D1.1 и D1.2 и импульсы с его выхода поступают на счетчики. При этом на выводы 10 D2 и D3 через R3 поступает единица и счетчики работают в режиме прямого счета, напряжение настройки увеличивается.

Пока не нажата ни одна кнопка мультивибратор заблокирован резистором R1 в состоянии единицы на выходе. При нажатии на S2 сначала уровень на выводах 10 D2 и D3 изменяется на нулевой, затем открывается диод VD1 и запускает мультивибратор. В результате счетчик работает на убывание (считает в реверсивном режиме).

Для отображения настройки используется электролюминесцентная шкала HG1, имеющая шестнадцать, расположенных в линию светящихся полей, каждое из которых имеет свой вывод. Шкалу обслуживают дешифраторы D4 и D5, на входы которых поступают коды с счетчика старшего разряда (D2).

Шкала имеет зоны индикации надписей "AM" и "FM" (или ИЧМ"). Эти зоны переключаются при помощи элемента D1.4.

Сборка

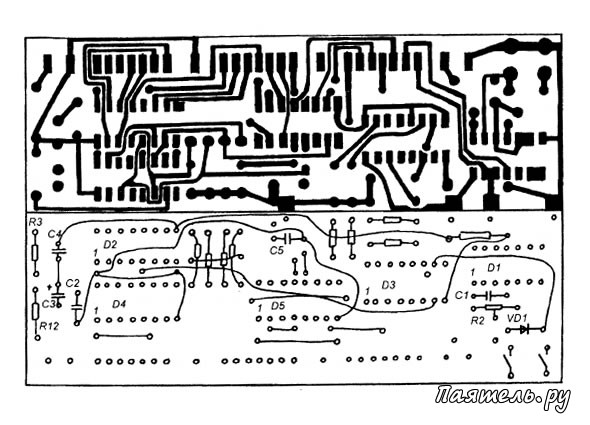

Цифровой узел настройки радиоприемникаЦифровая шкала смонтирована на одной печатной плате из стеклотекстолита с односторонней фольгировкой. Некоторые соединения выполнены перемычками из монтажного провода.

Электролюминесцентный индикатор может быть другого типа, например с цифрами, не менее чем на 16 разрядов. В этом случае роль анодов выполняют сетки разрядов, а роль сетки возлагается на шину одного из сегментов (так чтобы вместо цифр отображались черточки).
