Микросхема LA4600

Категория: Микросхемы
Микросхема LA4600

Микросхема LA4600 фирмы Sanyo, она предназначена для построения УМЗЧ аудиоцентров и телевизоров средней сложности. Микросхема содержит двухканальный УМЗЧ с однополярным питанием и схемой переключения в энергосберегающий режим (standby).

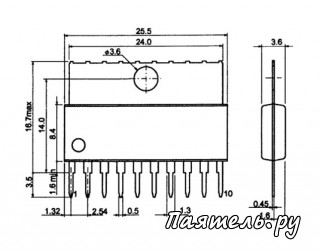

Микросхема выполнена в корпусе SIP10F.

Микросхема LA4600

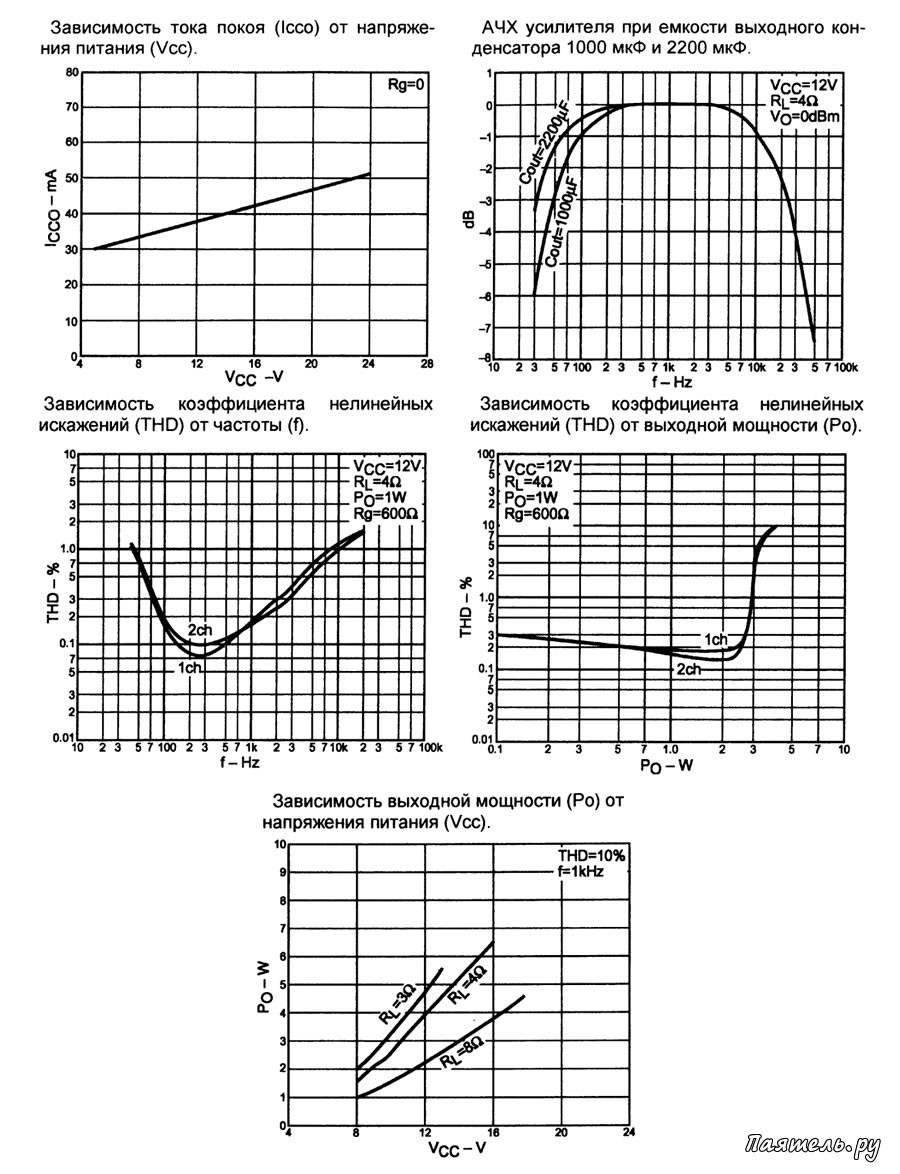

Технические параметры LA4600

1. Диапазон питающего напряжения (Vcc).............. 5...22V.
2. Номинальное напряжение питания, при котором измерены приводимые ниже параметры.................. 12V.
3. Ток потребления в энергосберегающем режиме............... ≤10µА.
4. Ток покоя (Icco)........... 32 mА.
5. Коэффициент усиления................ 45 dB.
6. Коэффициент нелинейных искажений (THD) при выходной мощности 1W, на частоте 1 кГц..............0,2%.
7. Выходная мощность (THD=10%)... 4W.
8. Входное сопротивление 30 кОм.
9. Сопротивление нагрузки (RL)... 2,7...8 Ом.


Микросхема LA4600
