Схема умножителей частоты

Категория: Радиостанции
Схема умножителей частоты

Для работы любительских радиостанций на высокочастотных участках УКВ и СВЧ диапазонов гетеродины приемников и передатчиков становятся многокаскадными. Задающий генератор, который является первым каскадом гетеродина, обычно работает на довольно низкой частоте.


Делается это по разным причинам.

• На низких частотах проще подобрать необходимый кварцевый резонатор или создать более благоприятные условия для стабилизации частоты в генераторах с параметрической стабилизацией.
• На низких частотах легче организовывать управление частотой генератора.
• Отсутствие у радиолюбителей высокочастотных кварцевых резонаторов.

Многокаскадный гетеродин состоит из генератора и последующих нескольких каскадов умножения частоты до необходимой рабочей величины. Так, например, если нам необходимо для КВ радиоприемника, имеющего любительский диапазон 21 МГц разработать конвертер для приема сигналов в диапазоне 145 МГц, - нужно создать гетеродин с рабочей частотой 123 МГц.

Получить такую рабочую частоту можно несколькими способами, с использованием самых разнообразных кварцевых резонаторов. Одним из вариантов может быть применение КР на частоту 13,66 МГц.

В этом случае собственно генератор должен генерировать частоту 13,66 МГц, а следующие два каскада должны выполнить умножение этой частоты в 9 раз, т.е. каждый из каскадов должен умножать частоту на 3, или, как говорят, каждый из этих каскадов должен работать в режиме утроителя частоты.

Как правило, умножительные каскады в большее число раз в любительской практике используются редко.

Схемы простых умножителей частоты

Фактически умножитель частоты не является каким-то необычным, специальным каскадом, а представляет собой обычный усилительный каскад высокой частоты. На рис.1 приведены две схемы простых умножителей частоты.

Схема на рис.1 представляет собой обычный каскад УВЧ. Резисторами R1, R2 и R3 устанавливается режим работы транзистора VT1. Контур L1C3 должен быть настроен на частоту нужной гармоники электромагнитных колебаний, поступающих на этот каскад через С1 от каскада предыдущего.

Выделенный в контуре L1C3 сигнал нужной частоты подается к следующему каскаду через конденсатор С5. Резистор R4 и конденсатор С2 предотвращают попадание ВЧ энергии в цепи питания (являются блокировочными элементами).

Схема на рис.2 уже имеет значительные отличия от предыдущей схемы. Главное отличие в том, что транзистор VT1 в этой схеме работает в ключевом режиме, т.е. ток через транзистор протекает только во время прохождения через базу транзистора импульса положительного полупериода колебаний, которые поступают через С1.

Контур L1C3 является параллельной нагрузкой, настроенной на частоту нужной гармоники. Выделенный в этом контуре сигнал нужной частота подается к следующему каскаду через С4.

Схемы двухтактных удвоителей

Требование о необходимости содержания в сигнале гетеродина минимальных шумов, которые зависят от наличия в сигнале большого числа гармоник, поставило задачу уменьшить число этих гармоник.

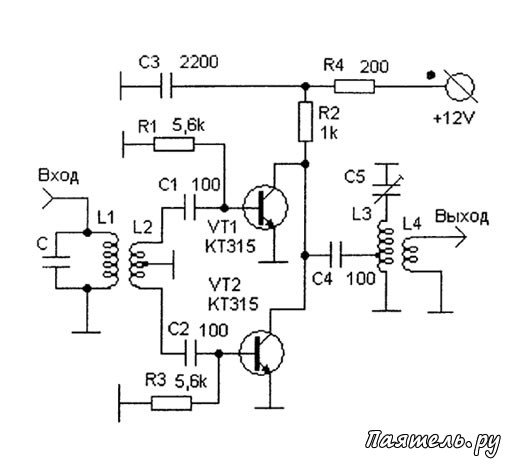

Выполнить поставленную задачу удается с помощью специальных двухтранзисторных умножителей, в которых эти два транзистора включены по двухтактной схеме. На рис.3 приведена принципиальная схема двухтактного удвоителя частоты.

Рис.3
Схема умножителей частоты

Транзисторы на схеме рис.3 включены по так называемой двухтактной схеме. Дело в том, что на базы этих транзисторов поступают противофазные сигналы и в течение одного из полу-периодов поступающего сигнала работает транзистор VT1, а в течение второго полупериода работает транзистор VT2.

Поскольку эти два транзистора работают на общую для них нагрузку, то в этой нагрузке, за один период частоты поступающего на каскад сигнала, возникают два периода уже новой, удвоенной частоты.

Если поступающий на такой каскад сигнал достаточно сильный, то точно таким же образом на выходе можно выделить и четвертую гармонику поступающего на вход сигнала.

Как вы уже заметили, двухтактный удвоительный каскад выделяет в своей нагрузке только четные гармоники. Все нечетные гармоники подавляются и в последующем сигнале уже не присутствуют.

Сигнал, который должен быть удвоен, выделяется в контуре L1C. Поверх катушки L1 наматывается катушка L2, выполненная из двух отдельных проводов. Делается катушка L2 следующим образом. Нужно отмерить и отрезать два одинаковых куска изолированного тонкого провода, длина которых должна быть достаточной для намотки поверх катушки L1 3...5 витков, из которых будет состоять катушка L2.

Затем два конца обоих проводов зажимаются и эти два провода свиваются в единый жгут. После намотки катушки L2 получившимся жгутом и закреплении её витков, начало одного из проводов соединяется с концом другого провода. Таким путем образуется средняя точка катушки L2, которая соединяется с корпусом (заземляется). Оставшиеся конец первого провода и начало провода второго подключаются, через конденсаторы С1 и С2, к базам транзисторов VT1 и VT2.

Таким путем организуется противофазная подача сигналов к базам VT1 и VT2.

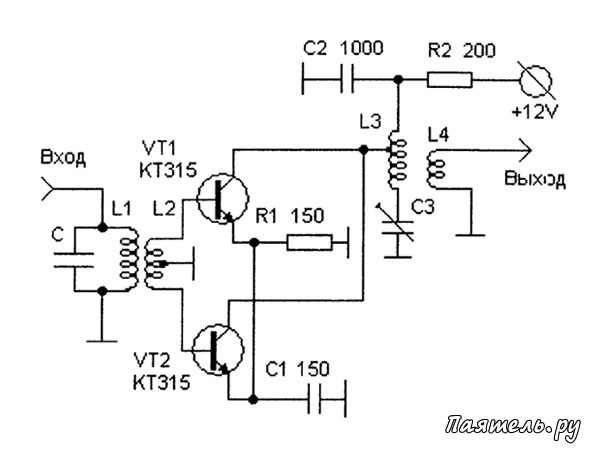

Рис.4
Схема умножителей частоты

На рис.4 приведена принципиальная схема второго варианта двухтактного удвоителя частоты. Схема этого варианта несколько проще и содержит меньшее количество деталей, но работает так же эффективно. Как вы уже заметили, нагрузка удвоительного каскада, роль которой выполняет контур L3C3, включена в этом варианте последовательно.

В таком случае нужно всегда помнить, что выходные емкости транзисторов складывается и отвод для подключения катушки должен располагаться ближе к заземленному по ВЧ концу катушки.

Ток через транзисторы, и вместе с ним, усиление удвоенного сигнала регулируется подбором величины сопротивления R1. Емкость С1 обычно берется в пределах 120...200 пФ.
