Для работы любительских радиостанций на высокочастотных участках УКВ и СВЧ диапазонов гетеродины приемников и передатчиков становятся многокаскадными. Задающий генератор, который является первым каскадом гетеродина, обычно работает на довольно низкой частоте.


Умножители нечетных гармоник

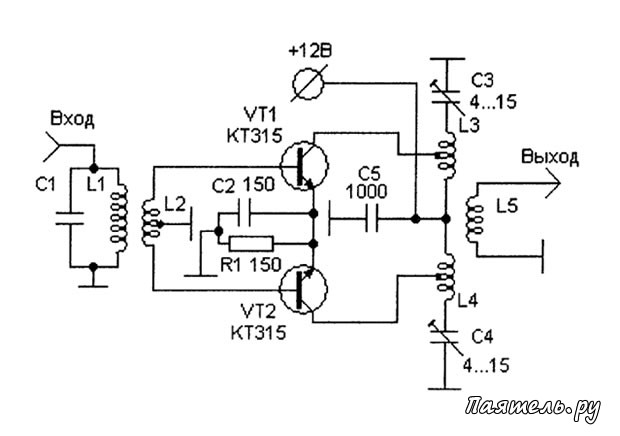

Если двухтактную схему умножителя частоты несколько преобразовать, она станет служить умножителем нечетных гармоник и подавлять гармоники четные. На рис. 5 приведена схема двухтактного утроителя частоты.

Рис.5


Основное отличие схемы этого умножителя состоит в том, что в цепях коллекторов и одного и другого транзисторов (VT1 и VT2) располагаются по одному контуру (L3 и L4), настроенному на нужную гармонику. Каждый из этих контуров настраивается своим собственным подстроенным конденсатором (С3 и С4). В точке повода питания обязательно должен находиться блокировочный конденсатор С5. В остальном это обычный двухтактный умножитель.

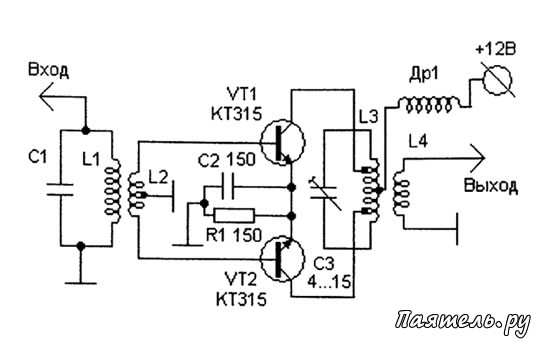

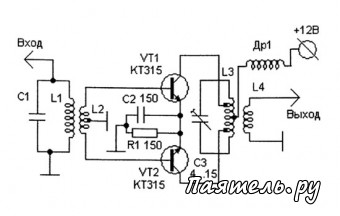

На рис.6 показана схема еще одного двухтактного утроителя. В этой схеме в цепи и одного и другого транзистора располагается один контур L3C3. Питание подается в отвод от средней точки катушки L3 обязательно через ВЧ дроссель Др1.

Рис.6


Умножитель частоты с фазовой автоподстройки частоты

Система фазовой автоподстройки частоты (ФАПЧ) - это весьма важный и полезный узел, выпускаемый в виде отдельной интегральной схемы многими фирмами - изготовителями. ФАПЧ содержит фазовый детектор, усилитель и генератор, управляемый напряжением (ГУН), и представляет собой сочетание в одном корпусе аналоговой и цифровой техники. ФАПЧ применяется для тонального декодирования, демодуляции AM и ЧМ-сигналов, умножения частот, частотного синтеза и во многих других случаях.

Уже с давнего времени ФАПЧ перестала быть уделом профессионалов. С появлением на рынке микросхем ФАПЧ радиолюбители все больше начинают использовать эти устройства в своих конструкциях. Практическое применение ФАПЧ становится среди радиолюбителей - конструкторов модой и в любое радиотехническое изделие пытаются встроить ФАПЧ, хотя в некоторых случаях получается в результате ухудшение характеристик.

Дело в том, что ФАПЧ шумит. Одни микросхемы ФАПЧ шумят меньше, другие - больше, но все равно шумят, потому что возможности создания шума заложены в саму основу ФАПЧ.

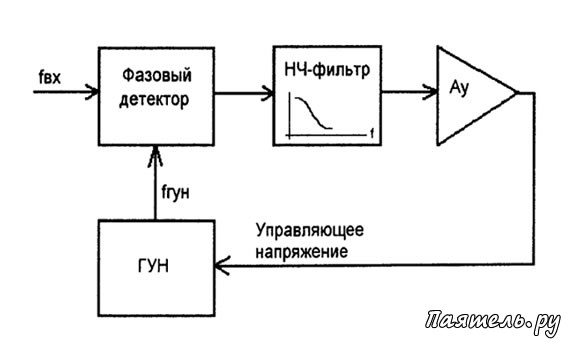

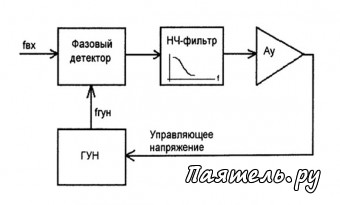

Попробуем разобраться в основах работы ФАПЧ. На рис.7 показана классическая блок-схема ФАПЧ. Основные компоненты ФАПЧ: фазовый детектор, НЧ - фильтр, усилитель сигнала и ГУН (Генератор Управляемый Напряжением). При совместной работе эти компоненты создают так называемый «контур регулирования ФАПЧ».

Рис.7


Фазовый детектор - устройство, которое осуществляет сравнение двух входных частот (одна из которых эталонная) и формирует выходной сигнал, пропорциональный их фазовой разности (если, например, частоты различаются, то на выходе появится периодический сигнал на разностной частоте). Если fвx не равна fгун, то на выходе фазового детектора появляется сигнал.

Этот сигнал поступает на НЧ-фильтр, а затем и на усилитель. Отфильтрованный и усиленный сигнал фазовой ошибки будет воздействовать на частоту ГУН, изменяя ее в направлении fвх. При нормальных условиях ГУН быстро производит захват частоты fвх, поддерживая постоянный фазовый сдвиг по отношению к входному сигналу.

Если ФАПЧ используется как умножитель частоты, то между выходом ГУН и фазовым детектором включают делитель частоты на величину п, обеспечивая, таким образом, умножение входной эталонной частоты fвх на величину п.

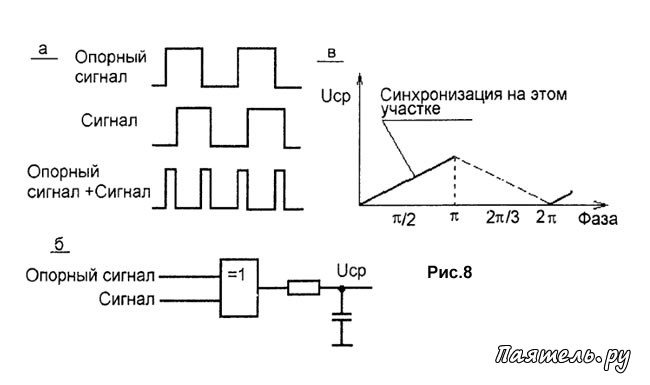

Самым простым фазовым детектором является цифровой детектор, предствляющий собой элемент ИСКЛЮЧАЮЩЕЕ ИЛИ. На рис. 8а схематично показано как образуется сигнал на выходе ФД. Зависимость выходного напряжения от разности фаз при использовании фильтра низких частот и прямоугольного входного колебания со скважностью 50%.

Рис.8


Фазовый детектор, построенный на элементе ИСКЛЮЧАЮЩЕЕ ИЛИ, всегда генерирует выходное колебание, которое в дальнейшем должно фильтроваться с помощью фильтра контура регулирования. Таким образом, ФАПЧ с фазовым детектором такого типа содержит контурный фильтр, работающий как фильтр нижних частот, сглаживающий логический выходной сигнал.

В таком контуре всегда присутствует некоторая остаточная пульсация и, следовательно, периодические фазовые изменения. В тех схемах, где ФАПЧ используется для умножения или синтеза частот, к выходному сигналу добавляются еще и боковые полосы фазовой модуляции. Фазовые изменения и фазовая модуляция вызывают явление, которое мы называем шумом генератора.

Фильтр НЧ состоит, как правило, из R и С элементов. В зависимости от числа элементов и выполняемых функций, фильтры могут быть первого или второго порядка. Часто используются различные схемы активных НЧ фильтров на транзисторах или операционных усилителях. Положительным свойством таких фильтров является то, что активные фильтры почти не вносят ослабления сигнала.

Усилитель. В качестве усилителя можно использовать операционный усилитель типа К140УД7 или другой. Или транзисторные дифференциальные усилители различной сложности.

Генератор, управляемый напряжением является важным компонентом ФАПЧ. Его частотой можно управлять, используя выходной сигнал фазового детектора. Некоторые ИМС ФАПЧ содержат ГУН (например, 564ГГ1). В принципе, в качестве ГУН годится любой генератор, частотой которого можно управлять посредством варикапа.

Зависимость частоты ГУН от управляющего напряжения, используемого в ФАПЧ, может не обладать высокой линейностью, однако в случае большой нелинейности коэффициент усиления в контуре регулирования будет изменяться в соответствии с частотой сигнала и придется обеспечивать больший запас устойчивости.

Особенность проектирования ФАПЧ

Фазовый детектор вырабатывает сигнал ошибки, соответствующий фазовому рассогласованию между входным и опорным сигналами. Частотой ГУН можно управлять, подавая на его вход соответствующее напряжение. Казалось бы, здесь можно поступить так же, как и в любом другом усилителе с обратной связью, вводя контур регулирования с некоторым коэффициентом передачи.

Однако имеется одно существенное отличие. В усилителе с обратной связью регулируемая с помощью обратной связи величина совпадает с величиной, измеряемой с целью формирования сигнала ошибки или была по крайней мере ей пропорциональна.

В системах ФАПЧ осуществляется интегрирование. Мы измеряем фазу, а регулируем частоту, но фаза является интегралом от частоты. За счет этого в контуре регулирования появляется фазовый сдвиг 90°.

Такой интегратор, включенный в контур обратной связи, существенным образом влияет на работу схемы - дополнительное запаздывание по фазе на 90° на частотах, где коэффициент усиления равен единице, вызывает самовозбуждение. Простое решение заключается в том, чтобы не включать в контур компоненты, которые дают дополнительное запаздывание по фазе, по крайней мере на тех частотах, где коэффициент усиления близок к единице. Это - один из подходов и он приводит к тому, что называется контуром первого порядка.

Блок-схема с контуром первого порядка в этом случае выглядит точно так же, как ранее приведенная блок-схема ФАПЧ (рис.7), но без фильтра нижних частот.

Хотя контуры первого порядка во многих ситуациях очень удобны, они не обладают необходимыми свойствами накопителя энергии, которые позволяют генератору, управляемому напряжением, сглаживать помехи и флуктуации входного сигнала. Более того, контур первого порядка не сохраняет постоянным фазовое соотношение между опорным сигналом и сигналом ГУН, так как выход фазового детектора непосредственно управляет ГУН.

В контур второго порядка вводится дополнительная фильтрация на низкой частоте с целью предотвращения неустойчивости. Такой контур обладает свойством накопителя энергии (маховика) и, кроме того, уменьшает диапазон захвата и увеличивает время захвата.

Практически во всех системах применяют контуры второго порядка, поскольку в большинстве применений система ФАПЧ должна обеспечивать малые флуктуации базы выходного сигнала, а также обладать некоторыми свойствами памяти или маховика. Контуры второго порядка могут иметь высокий коэффициент передачи на низких частотах, что обеспечивает повышенную устойчивость (по аналогии с достоинствами высокого коэффициента усиления в усилителях с обратной связью).
