Схема стереофонического УКВ-ЧМ приемника

Категория: Радиоприемники
Схема стереофонического УКВ-ЧМ приемника

Приемник построен на двух импортных микросхемах: CXA1238S фирмы SONY и ТЕА2025В фирмы MATSUSHITA. CXA1238S — многофункциональная микросхема, содержащая универсальный АМ/ЧМ радиоприемный тракт. Выбор режима работы (AM или ЧМ) определяется логическим уровнем на выводе 15 микросхемы. В данном приемнике режим "AM" не используется. В состав ЧМ тракта микросхемы входит резонансный УРЧ, преобразователь частоты, усилитель-ограничитель промежуточной частоты, частотный детектор с ФАПЧ, стереодекодер, работающий по системе с пилот-тоном, предварительный УЗЧ; а также стабилизатор напряжения питания преобразователя частоты.


Технические характеристики приемника:

1. Диапазон принимаемых частот — 88...108МГц
2. Реальная чувствительность — 3 мкВ.
3. Выходная мощность УЗЧ — 2x2 Вт.
4. Диапазон воспроизводимых 34 — 40.. 16000 Гц.
5. Напряжение питания — 3...9 В.


Тракт выполнен по традиционной супергетеродинной схеме с высокой промежуточной частотой (10,7 МГц).

ТЕА2025В — двухканальный УМЗЧ с выходной мощностью 2 Вт на канал, при нагрузке 4 Ом.

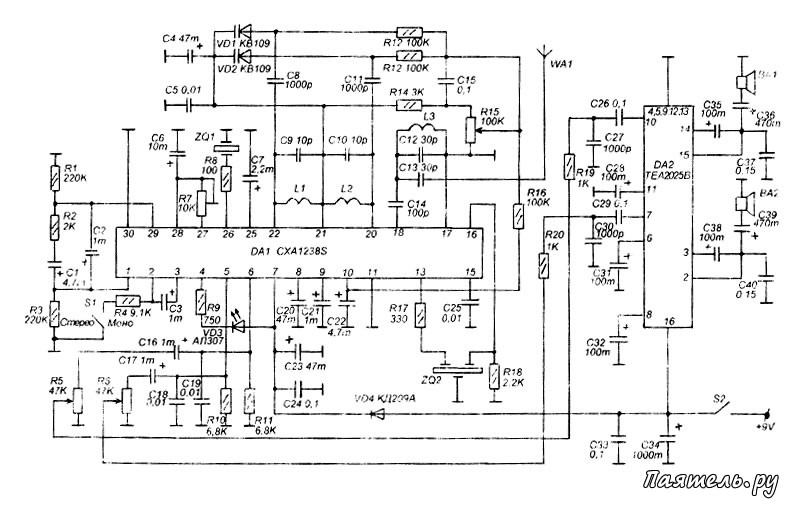

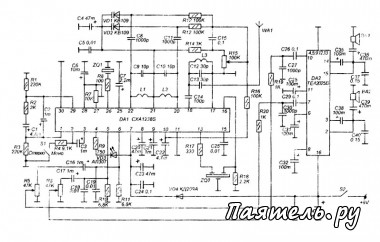

Принципиальная схема приемника показана на рисунке 1. Микросхема DA1 — CXA1238S включена по схеме, близкой к типовой. Разница состоит в том, что в данном приемнике используется электронная настройка на варикапах VD1 и VD2, вместо традиционного переменного конденсатора.

От антенны WA1 сигнал поступает, через разделительный конденсатор С13, на входной контур L3C12, настроенный на середину диапазона 88-108 МГц. Выделенный сигнал, через конденсатор С14 поступает на вход УРЧ микросхемы DA1 через вывод 18. УРЧ нагружен контуром L2 С10 С11 VD2. Этот контур перестраивается в пределах диапазона при помощи варикапа VD2. Далее следует преобразователь частоты, входящий в состав микросхемы.

Частота гетеродина определяется настройкой контура L1 С9 С8 VD1, который перестраивается при помощи варикапа VD1. Роль органа настройки возложена на переменный резистор R15, при помощи которого изменяется обратное напряжение на варикапах, а следовательно и частоты настройки контуров. Кроме того, на варикапы поступает напряжение ошибки от системы АПЧГ, с вывода 10 DA1 через резистор R16, который определяет степень удержания настройки на станцию.

Роль нагрузки преобразователя частоты выполняет резистор R18, с которого комплексный сигнал поступает на пъезокерамический фильтр ПЧ ZQ2, выделяющий сигнал ПЧ частотой 10,7 МГц. Далее следует УПЧ и частотный фазовый детектор, роль фазосдвигающего контура в цепи детектора выполняет резонатор ZQ1 на 10,7 МГц, этот же резонатор работает и в цепи формирования напряжения ошибки системы АПЧГ.

Применение в данной цепи резонатора вместо традиционного колебательного контура позволяет сократить общее число намоточных элементов и упростить настройку тракта ПЧ.

Стереодекодер микросхемы DA1 работает с временным разделением каналов, используя ФАПЧ для синхронизации с пилот-тоном. Резистор R7 задает частоту встроенного ГУНа микросхемы. Цепь C1 С2 R2 — пропорционально интегрирующий фильтр системы ФАПЧ.

Сигналы левого и правого каналов формируются на выводах 6 и 5 микросхемы DA1. Конденсаторы С18 и С19 совместно с резисторами R10 и R11 образуют цепи компенсации предискажений звукового канала. Светодиод VD3 выполняет роль индикатора приема стереосигнала Принудительное выключение стереодекодера производится тумблером S1.

Роль регуляторов громкости выполняют переменные резисторы R5 и R6. На микросхеме DA2 выполнен стереофонический УМЗЧ. Микросхема ТЕА2025В включена по типовой схеме.

Рис.2
Схема стереофонического УКВ-ЧМ приемникаВ приемнике можно использовать резисторы МЛТ-0,125, МЛТ-0,25. Оксидные конденсаторы, желательно, малогабаритные импортные, но если позволяют размеры можно использовать и отечественные типа К50-35, К50-16. Остальные конденсаторы — малогабаритные керамические Резонатор ZQ1 и фильтр ZQ2 можно взять от любого импортного или отечественного приемник с частотой ПЧ равной 10,7 МГц. При отсутствии резонатора на 10.7 МГц его можно заменить LC-контуром, настроенным на 10,7 МГц, как показано на рисунке 2.

Резистор R15 типа СПЗ-Зб на 100 кОм, такие резисторы используются в блоках СВП телевизоров 3-УСЦТ. Варикапы KB 109 — с любым буквенным индексом.

Антенна может быть любая телескопическая, или кусок монтажного провода длиной около полуметра. Микросхему CXA1238S заменить нечем, микросхему ТЕА2025В можно заменить на UTC2025, или использовать две микросхемы К174УН14 в типовом включении.

Все катушки приемника намотаны проводом типа ПЭВ диаметром 0,6 мм. L1-L3 -бескаркасные, намотаны на оправке диаметром 3 мм и содержат соответственно 6, 5 и 7 витков. Катушка L4 содержит 10 витков, намотанных виток к витку на феритовом подстроечном сердечнике 400НН, диаметром 2,8 мм и длиной 12 мм.

При исправных деталях и отсутствии ошибок в монтаже, в динамиках включенного приемника должно быть слышно характерное шипение. Затем растягивая или сжимая витки L1 и вращая ротор переменного резистора R15 нужно добиться приема крайних станций диапазона 88-108 МГц. После этого нужно настроить резонансный УРЧ.

Для этого нужно подключить вольтметр постоянного тока к выводу 25 DA1, настроить приемник на станцию, расположенную в середине диапазона, и растягивая или сжимая витки L2 добиться максимальных показаний вольтметра. Далее, так же по максимальным показаниям вольтметра, настроить входной контур растягивая или сжимая витки L3.

Если вместо резонатора ZQ1 используется контур, его необходимо настроить на 10,7 МГц. На слух это определяется по минимуму искажений и максимуму громкости. После этого резистором R7 нужно построить частоту встроенного ГУНа микросхемы DA1 до надежного захвата пилот-тона, о чем свидетельствует зажигание светодиода VD3 при приеме стереопередачи. УМЗЧ приемника в настройке не нуждается.
