Схема приемного тракта 144 МГц

Этот радиоприемный тракт может стать составной частью портативной радиостанции с ЧМ на 144 МГц. Его главное достоинство в том, что при стабильности настройки, близкой к стабильности одноканального тракта с кварцевой стабилизацией, этот тракт имеет плавную настройку во всем диапазоне 144-146 МГц. Использованы четыре микросхемы серии К174, три из которых на половину.


Дело в том, что микросхемы К174ХА2 имеют достаточно высокочастотный и стабильный преобразователь частоты для того что-бы работать на частотах этого диапазона. В то-же время их УПЧ на частотах более 5 МГц работает плохо, и к тому-же не имеет частотного детектора на выходе.

Тракт построен по супергетеродинной схеме с двойным преобразованием частоты. При этом первая 114 не постоянна, она зависит от настройки приемника, фактически имеется ЧМ приемник на диапазон входных частот 9-11 МГЦ и дополнительный конвертер, для приема сигналов диапазона 144-146 МГц.

Перестройка по диапазону производится настройкой низкочастотного приемника (на 9-11 МГц), путем изменения частоты гетеродина этого приемника, а конвертер имеет не перестраиваемый гетеродин с кварцевой стабилизацией частоты. Такое построение схемы часто используется радиолюбителями при проектировании KB связной аппаратуры. Достоинство схемы в более высокой стабильности частоты настройки, поскольку перестраивается низкочастотный гетеродин, а добиться устойчивости на более низкой частоте значительно проще.

Входной сигнал от антенны поступает на резонансный УВЧ на полевом транзисторе VT1. Этот каскад увеличивает входное сопротивление тракта. Коэффициент усиления можно установить подстройкой резистора R1, изменяя напряжение смещения на втором затворе. Оба контура L1С6 и L2C4 настроены на середину диапазона. Затем сигнал поступает на преобразователь частоты на микросхеме А1.

В данном случае используется только симметричный УВЧ и смеситель микросхемы, остальные узлы остаются не задействованными. В этом каскаде было бы логичнее использовать К174ПС1, но она малодоступна, тем более что смеситель К174ХА2 ни чем не хуже. Гетеродин микросхемы не используется, здесь важна высокая стабильность частоты и в качестве гетеродина используется отдельный кварцевый генератор на транзисторах VT2 и VT1 Задающий генератор на транзисторе VT2 работает на третьей механической гармонике резонатора.

Контур в его коллекторной цепи настроен на частоту 45 мгц. Рядом с ним расположен второй контур L13C31, так-же настроенный на 45 мгц. На транзисторе VT3 сделан утроитель частоты, в его коллекторном контуре выделяется сигнал частотой 135 мгц. Эта частота поступает на гетеродинный вход смесителя на А1, и в его выходном контуре L3C9, при входном сигнале в диапазоне 144-146 мгц выделяется сигнал с частотой 9-11 мгц, который затем поступает на второй аналогичный преобразователь частоты на А2.

Но разница в том, что здесь используется собственный гетеродин микросхемы, который перестраивается изменением настройки контура L5C12, перестраиваемого конденсатором с воздушным диэлектриком С12. Вторая промежуточная частота 465 кгц выделяется в контуре L7C13 и не зависит от настройки. Дополнительно включен стандартный пьезокерамический фильтр от радиоприемников на 465 кгц - Z1, который существенно повышает селективность по соседнему каналу.

Выделенный сигнал ПЧ поступает на усилитель-ограничитель ПЧ с частотным детектором на микросхеме A3, которая используется полностью. Контур L9C18 настроен на 465 кгц и создает сдвиг фаз, необходимый для работы частотного детектора.

Низкочастотный усилитель собран на микросхеме K174XA10. Эта микросхема содержит полный тракт радиовещательного приемника третьей группы сложности, но в данном случае используется только УЗЧ, который в данном случае включен по типовой схеме, при необходимости можно сделать УЗЧ на любой другой, специализированной микросхеме, или на транзисторах, но в обеих случаях схема усложняется. Громкость регулируется резистором R8.

Схема приемного тракта 144 МГцТракт смонтирован на двух печатных платах, расположение элементов на них близко к расположению символов на принципиальной схеме, все каскады вытянуты в линейку по направлению прохождения сигнала.

Такая компоновка не всегда выгодна в смысле конструкции корпуса, но она дает возможность свести к минимуму все нежелательные емкостные и индуктивные связи без тщательной проработки монтажа.

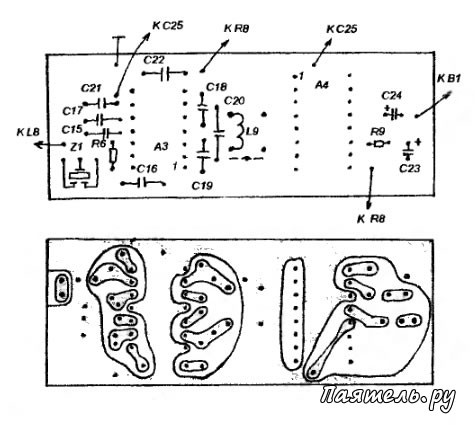

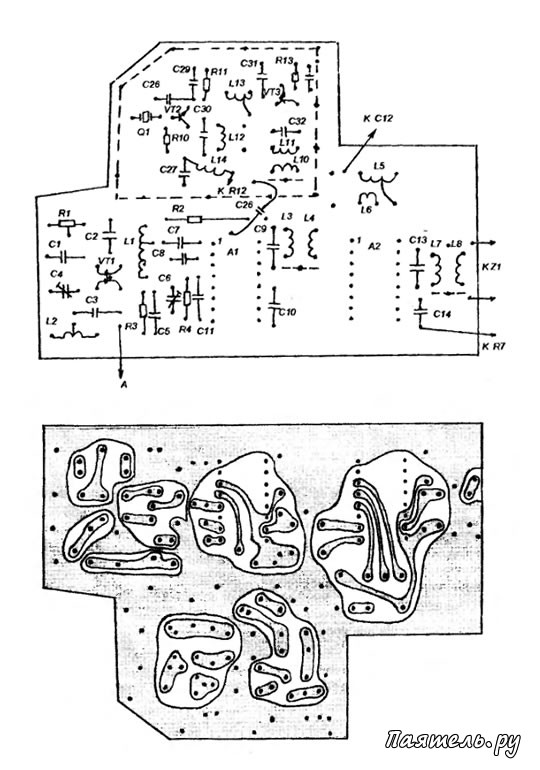

На первой плате расположен высокочастотный тракт на микросхемах А1 и А2, вместе с гетеродином. Рисунок этой платы показан на рисунке 2. Кварцевый гетеродин экранируется. Тракт ПЧ и УЗЧ смонтированы на отдельной плате - на рисунке 3.

Полевой транзистор можно заменить на другой двухзатворный, например КП350. Транзисторы VT2 и VT3 должны быть обязательно высокочастотными. Кварцевый резонатор Q1 взят на 15 мгц, при этом первая ПЧ изменяется от 9-ти до 11 мгц, поскольку первая ПЧ выделяется только одним контуром L3C9 можно взять резонатор и на другую частоту, при этом изменится первая ПЧ, например если взять резонатор на 14,5 мгц первая ПЧ будет изменяться от 13-ти до 15-ти мгц, соответственно придется перестроить и контур L3C9. Вторая ПЧ выбрана 465 кгц по тому, что большинство малогабаритных пьезокерамических фильтров выпускаются именно на эту частоту.

Катушки входного УВЧ сделаны бескаркасными, с внешним диаметром 6 мм, слишком точной настройки здесь не требуется, для катушек кварцевого генератора взяты каркасы диаметром 5 мм с подстроечными ферритовыми сердечниками 30 ВЧ, такие-же каркасы, но с сердечниками 100 НН используются для катушек L3-L6.

Катушки L7-L9 намотаны на броневых каркасах от контуров ПЧ радиовещательных приемников, можно использовать и готовые катушки, установив контурные конденсаторы такие-же как в схеме радиоприемника, от него-же можно использовать и пьезокерамический фильтр.

Схема приемного тракта 144 МГцКатушки входного УВЧ намотаны посеребренным проводом диаметром 0,7 мм, длина L1 - 7 мм, L2 - 9 мм. L1 содержит 1+1+2 витка, L2 - 1+4 витка. Катушки кварцевого гетеродина L12 и L13 намотаны проводом ПЭВ-0,3, содержат по 12 витков их оси расположены на расстоянии 7 мм друг от друга.

Катушки L10 и L11 содержат соответственно 1 и 5 витков посеребренного провода диаметром 0,7 мм. Катушки L3 и L5 содержат по 12 витков провода ПЭВ-0,3, L5 имеет отвод от 3-го витка. 1-6 и L4 содержат по 3 витка. L7, L8, L9 взяты готовые, но если использован стандартный каркас от ПЧ транзисторного карманного приемника, то L7 и L9 должны содержать по 70 витков, a L8 - 7-10 витков, провод ПЭВ-0,12. Нужно иметь ввиду, что катушки L3-L9 необходимо экранировать (подходят стандартные экраны от контуров ПЧ радиоприемников), так-же желательно экранировать L11-L10. L13 - дроссель ДПМ01 - на 100 мкгн.

Настройка делается традиционным способом, сначала проверяют УЗЧ, затем подают от генератора сигнал 465 кгц и настраивают детекторный контур L9C20 и предфильтровый L7C13. Затем на L3C9 подают сигнал частотой 9-11 МГц и настраивают этот контур на 10 МГц, и L5C12 таким образом чтобы было тракт принимал сигналы частотой 9-11 МГц. Теперь нужно настроить кварцевый гетеродин. Сначала настройте контур L12C30 на 45 МГц, затем на такую же частоту L13C31. Теперь остается настроить L11 C32 на 135 МГц.
