Чувствительный инерционный датчик

В самодельных автосторожах радиолюбители часто используют датчики на основе стрелочного микроамперметра, переделанного в маятник. Чувствительность такого датчика ограничена тем, что он реагирует только на одну полуволну ЭДС в рамке микроамперметра поэтому для его надежного срабатывания стрелка должна энергично качнутся.

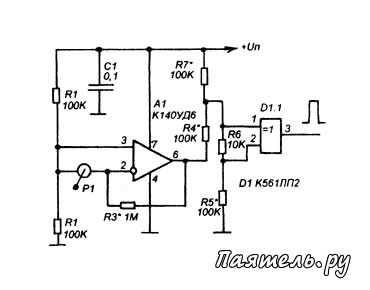

Если такой датчик дополнить элементом "исключающее ИЛИ" он будет реагировать как на прямой так и на обратный ход маятника, и следовательно, сработает даже на плавное поддомкрачивание машины.

R4, R6, R7 подобрать так, чтобы в состоянии покоя на выходе был нуль, а при любом перемещении маятника — единица.
