Таймер на микросхеме КР1005 ВИ1

Категория: Таймеры
Таймер на микросхеме КР1005 ВИ1

Микросхема КР1005ВИ1 разработана в 80-х годах для применения в видеомагнитофоне "Электроника ВМ-12" в качестве таймера. Отличие микросхемы от таймеров на основе КР145ИК1901 и К1016ВИ1 в том, что она не имеет собственного кварцевого генератора и в качестве тактовых импульсов используются импульсы частотой 50 Гц, поступающие от внешнего источника (в видеомагнитофоне от специального генератора, а в этом варианте — от электросети). КР1005ВИ1 предназначена для работы с электролюминесцентным индикатором с динамический индикацией. Режим таймера позволяет устанавливать временной интервал в течении недели.

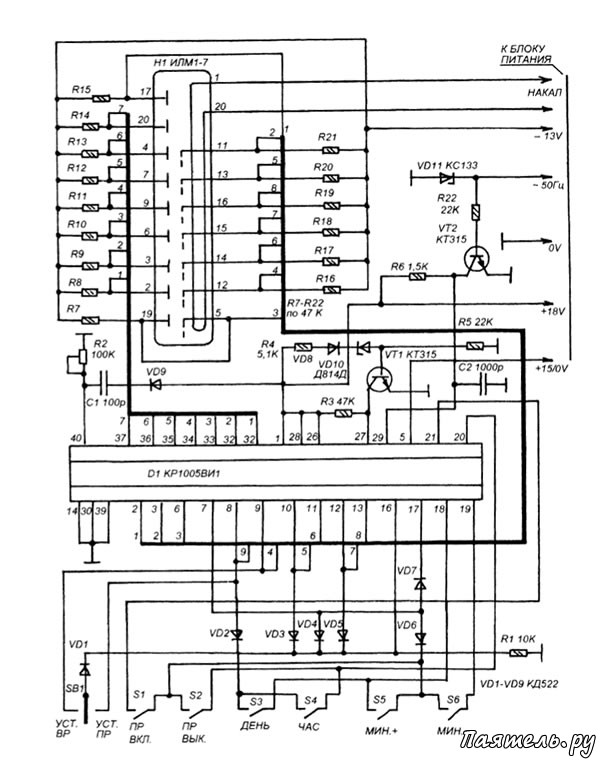

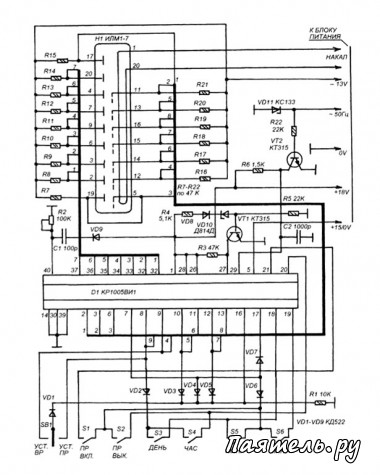

Принципиальная схема показана на рисунке 1. Импульсы тактовой частоты формируются из полуволн сетевого напряжения при помощи транзисторного ключа VT2 и поступают на вывод 29 D1. Для установки таймера в режиме программирования "ПР" или в режиме текущего времени "BP" служит микротумблер с нейтральным положением — SB1. В положении, показанном на схеме SB1 находится когда часы настроены.

Для того чтобы настроить текущее время нужно его перевести в верхнее по схеме положение — "УСТ.ВР". При этом кнопкой S3 устанавливается номер дня недели, кнопкой S4 — часы, и кнопками S5 и S6 — минуты. Затем SB1 переводят в среднее положение и часы переходят в режим индикации текущего времени.

Если нужно запрограмировать включение нагрузки в течении какого-то временного интервала SB1 переводят в нижнее положение, затем нажимают кнопку "ВКЛ." и держат её в нажатом положении, при этом при помощи кнопок S3 — S6 устанавливают время включения нагрузки. Затем кнопку "ВКЛ." отпускают, и нажимают кнопку "ВЫК.". Удерживая её в нажатом состоянии кнопками S3 — S6 устанавливают время в которое должна выключиться нагрузка. Затем тумблер SB1 возвращают в среднее положение.

Питается микросхема напряжением +18В, но для обеспечения достаточной яркости свечения индикатора подается отрицательное напряжение — 13В, которое суммируется с положительным.

Рисунок 2
Таймер на микросхеме КР1005 ВИ1Принципиальная схема источника питания показана на рисунке 2. Используется готовый силовой маломощный трансформатор с выходным напряжением ~24...36В. Двуполярные напряжения получаются при помощи однополупериодных выпрямителей на VD4 и VD5. В результате из положительного полу-периода формируется положительное напряжение питания, а из отрицательного — отрицательное.

Положительное напряжение стабилизировано при помощи параметрического стабилизатора с усилителем на транзисторе VT1. Отрицательное напряжение — 13В получается при помощи простого параметрического стабилизатора на VD3. Напряжение накала постоянное — 3В, оно получается из отрицательного напряжения на С4 при помощи гасящих резисторов R4 и R5.

Подбирая суммарное сопротивление этих резисторов нужно добиться чтобы напряжение на нити накала индикатора (при подключенной нити накала) было 3В, а изменяя соотношение этих резисторов можно изменять яркость свечения индикатора.

Для управления нагрузкой служит реле от систем ДУ телевизоров УСЦТ — КУЦ-42. Реле можно заменить на другое на 20-25В. Конденсаторы С3 и С4 должны быть на напряжение не менее 25В. Люминесцентный индикатор может быть любой другой аналогичный, например ИВ-27 или ИВЛ1-8/12.
